日研CNC180FA回转工作台结构设计

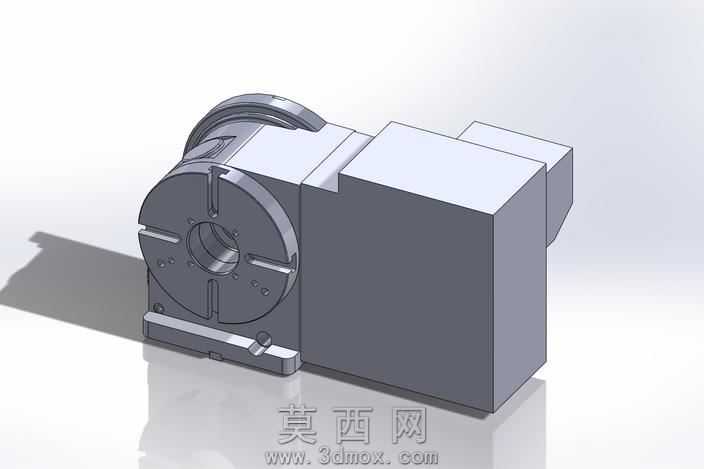

本作品为日研CNC180FA回转工作台的三维参数化模型，整体建模过程严格遵循实际产品的尺寸公差与装配逻辑，采用主流三维机械设计软件完成全结构搭建，首先对回转工作台的核心功能模块进行拆分，分别完成主轴回转单元、箱体支撑单元、驱动连接单元、定位装夹单元的独立建模，再通过同轴、面重合、间隙配合等装配约束完成整体组装，确保各部件的运动干涉检查全部通过，模型可直观展示回转工作台的内部装配关系与外部安装接口。模型渲染阶段采用金属哑光材质模拟箱体铸铁材质的厚重质感，对回转盘面的T型槽、定位孔做了精细化的倒角与纹理处理，还原实际加工面的金属光泽，对驱动端的连接法兰做了表面粗糙度的材质区分，让整体渲染效果贴近真实工业产品的视觉表现，同时保留了模型的参数可编辑性，方便后续根据不同加工需求调整盘面尺寸、中心通孔直径等关键参数。从结构设计来看，该回转工作台采用箱体式集成结构，将传动与支撑部件整合在封闭箱体内，既提升了整体刚性，也能更好地防护内部传动结构，回转盘面采用标准T型槽布局，可适配通用夹具的安装需求，中心通孔设计可满足长轴类零件的穿装加工要求，侧面的驱动连接接口可匹配CNC机床的第四轴驱动单元，实现高精度的回转分度功能，整体结构紧凑，安装基准面平整，可直接适配多数立式加工中心的工作台安装尺寸。设计过程中重点考量了回转工作台的承载刚性与回转精度的平衡，对箱体的加强筋布局、主轴的支撑跨距都做了结构优化，避免重载切削下的结构形变，同时对各连接部位的密封结构做了细节还原，可直观展示该型号回转工作台的密封防护设计思路，模型可用于机床附件选型参考、第四轴加装方案演示、机械结构教学演示等场景，完整还原了量产型CNC回转工作台的结构特征与设计逻辑。
