多足仿生动物行走连杆运动机构

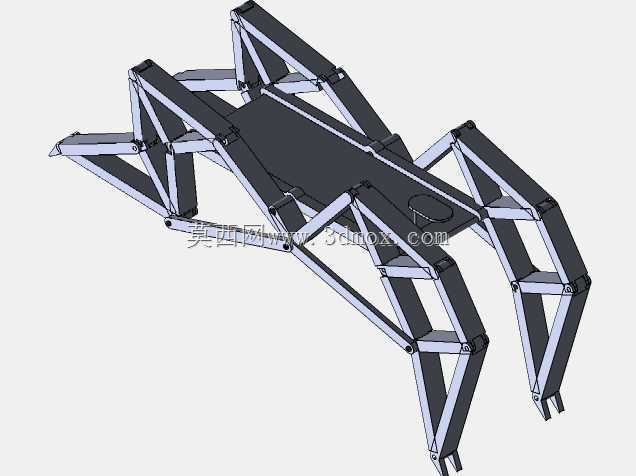

　　这套多足连杆行走机构的设计，核心是依托纯连杆的几何约束实现交替迈步行走的动作输出，没有额外的复杂传动副，所有运动逻辑都通过杆件间的铰接点位置匹配完成。从实际应用场景来看，这类结构最适合作为小型足式机器人的机械本体框架，尤其是面向教学实验、创客项目开发的场景，比如搭配开源控制板做小型仿生行走装置的验证，不需要额外设计复杂的步态控制算法，仅通过单轴动力输入就能带动所有腿部完成协调的迈步动作，大幅降低了入门级足式机器人的开发门槛。

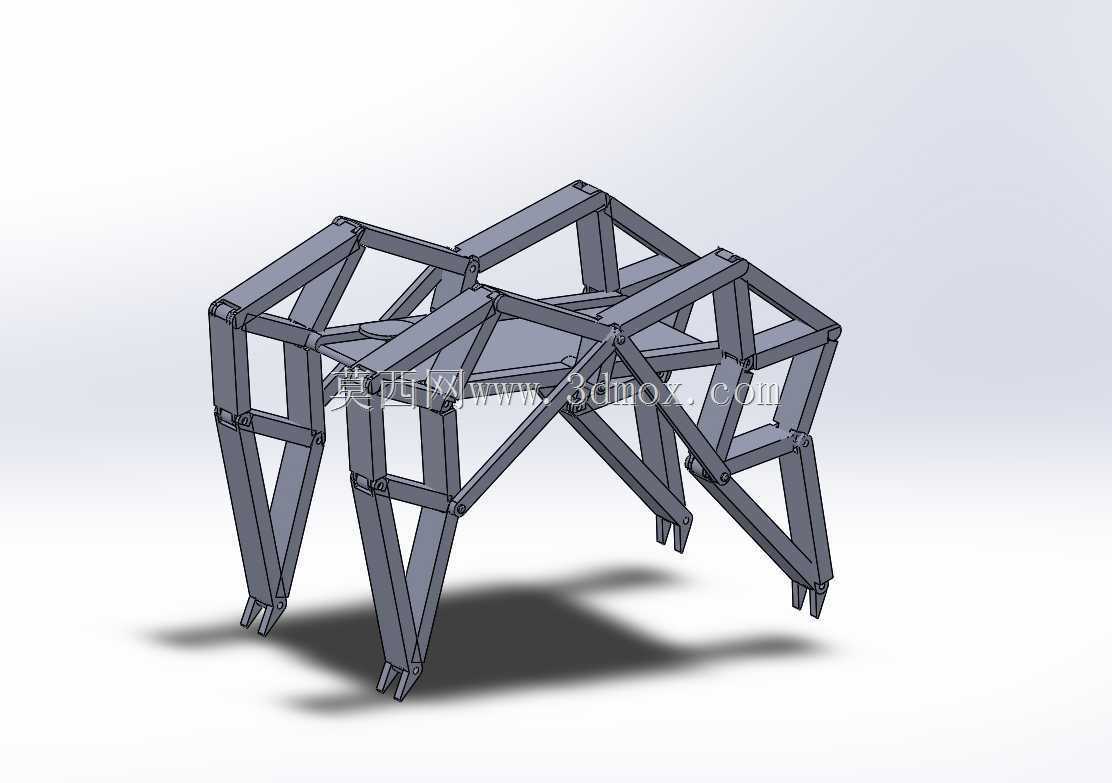

　　从功能特性上看，整套机构采用对称式的框架布局，左右两侧的腿部连杆组通过中部的连接框架形成刚性整体，每一组腿部都由多根杆件通过铰接销轴连接，形成可往复摆动的连杆闭环。动力输入时，只需要在机构中部的主轴位置接入旋转动力，就能通过连杆的传动带动所有腿部按照固定的相位差依次完成抬升、前伸、落地、后蹬的完整行走步态，不会出现步态错乱的问题，这种纯机械约束的步态实现方式，相比多舵机独立控制的足式结构，省去了多轴协同控制的调试成本，也减少了电控系统的故障点。

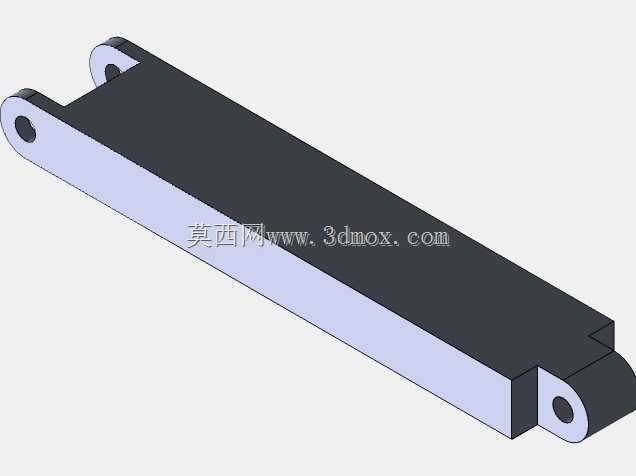

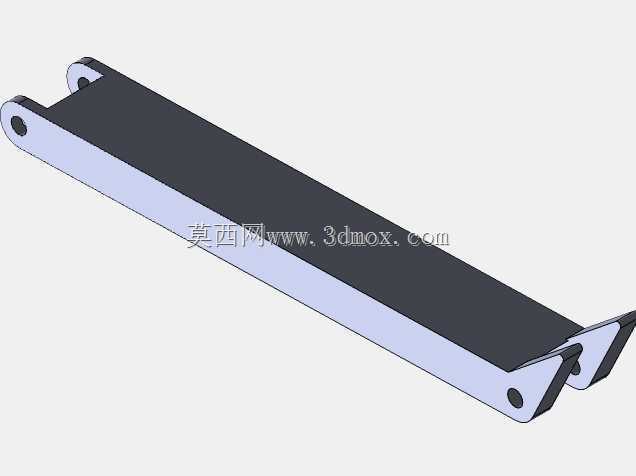

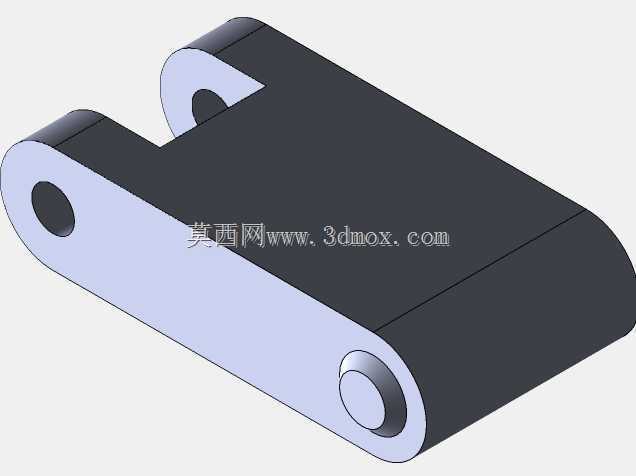

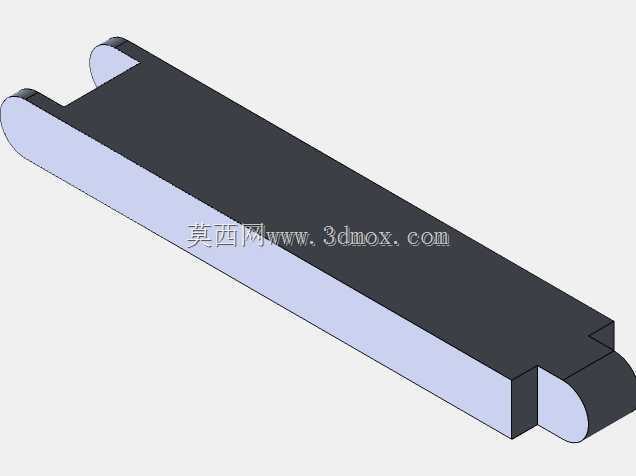

　　设计思路上，这套机构优先考虑了运动的协调性与结构的易加工性，所有杆件都采用等厚度的板状结构设计，铰接点的位置经过反复的运动仿真验证，确保迈步过程中足端的运动轨迹能够满足行走的抬升高度要求，避免行走过程中足端与地面发生剐蹭。腿部的杆件夹角经过优化，在机构落地支撑的阶段，连杆组能够形成接近稳定的三角支撑结构，保证整机行走过程中的支撑稳定性，不会出现侧翻的情况；而在抬腿阶段，通过连杆的联动能够让足端抬升到足够的高度，适配小幅度不平整的地面场景。需要注意的是，这套结构的杆件铰接间隙需要控制在合理范围，间隙过大会导致运动过程中出现明显的晃动，间隙过小则会增大传动阻力，提升动力输入的负载要求。

　　从安装边界与尺寸适配的角度来说，整套机构的外形轮廓规整，中部的框架位置预留了充足的动力元件安装空间，可以直接安装小型减速电机作为动力源，不需要额外设计复杂的动力转接结构。机构的整体宽度、长度都可以根据实际的负载需求通过调整连杆的长度进行等比例缩放，缩放过程中只需要保证所有铰接点的相对位置比例不变，就能维持原有的步态运动特性。足端的结构做了分叉式的设计，增大了与地面的接触点数量，在平整硬质地面上行走时能够保证足够的抓附力，不会出现打滑的情况。

　　在实际的项目改造过程中，使用者可以根据自身的需求在中部框架上加装控制板、电池、传感器等元件，不需要对原有连杆结构做大幅度的改动，只需要根据加装元件的重量适当调整连杆的材质厚度，保证结构的刚性即可。要注意这套结构的设计定位是运动原理验证与小型机器人开发使用，杆件的受力设计没有考虑大负载的工况，不适合直接作为重载行走设备的底盘结构，也不适合直接用于3D打印的无修改成品制作，因为3D打印件的铰接位耐磨性能不足，长时间运行会出现铰接孔磨损导致间隙变大，最终影响运动精度，如果要做实物验证，建议在铰接位置加装金属轴套，提升铰接部位的耐磨性能。

　　从传动效率的角度来说，纯连杆结构的传动损失相比齿轮、带传动等结构更小，动力输入的扭矩能够高效传递到每一组腿部，只要铰接部位的润滑到位，很小的动力输入就能带动整套机构完成行走动作，非常适合小型电池供电的机器人项目，能够有效延长设备的续航时间。机构的整体装配流程简单，所有杆件都通过销轴铰接，不需要复杂的专用工装就能完成组装，调试过程也只需要验证动力输入旋转时所有腿部的动作是否协调，有没有出现杆件运动干涉的情况，只要初始的杆件加工尺寸符合设计要求，装配完成后不需要额外的步态调试就能直接实现稳定的行走动作。
