多关节机械臂运动演示结构设计

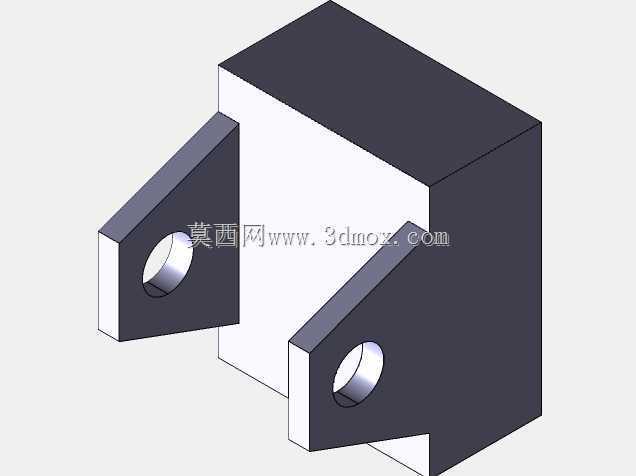

　　这款多关节机械臂的结构设计，核心围绕教学演示与小型工位作业场景展开，日常可应用于职业院校机电一体化实训台、小型装配工位的上下料动作模拟、科普展项的工业机器人原理展示场景，也可作为入门级机械臂二次开发的基础结构载体，适配轻载、短行程的重复性动作演示需求。从实际功能来看，该结构可实现基座回转、大臂俯仰、小臂伸缩、末端夹爪开合的多自由度联动，各关节的运动行程经过限位校核，不会出现运动干涉问题，基座部分采用方形安装座设计，底部预留了标准安装孔位，可直接固定在铝型材工作台或者实训台面板上，安装边界适配常规40系列铝型材的孔距规格，不需要额外加工转接板即可完成装配。设计过程中优先考虑了运动演示的直观性，各关节的传动结构没有做外罩封装，

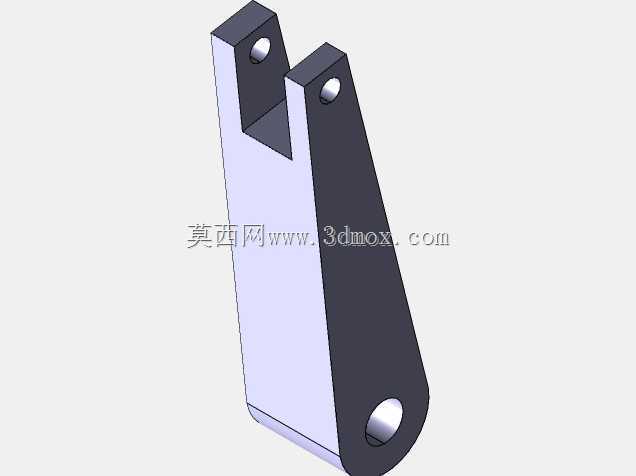

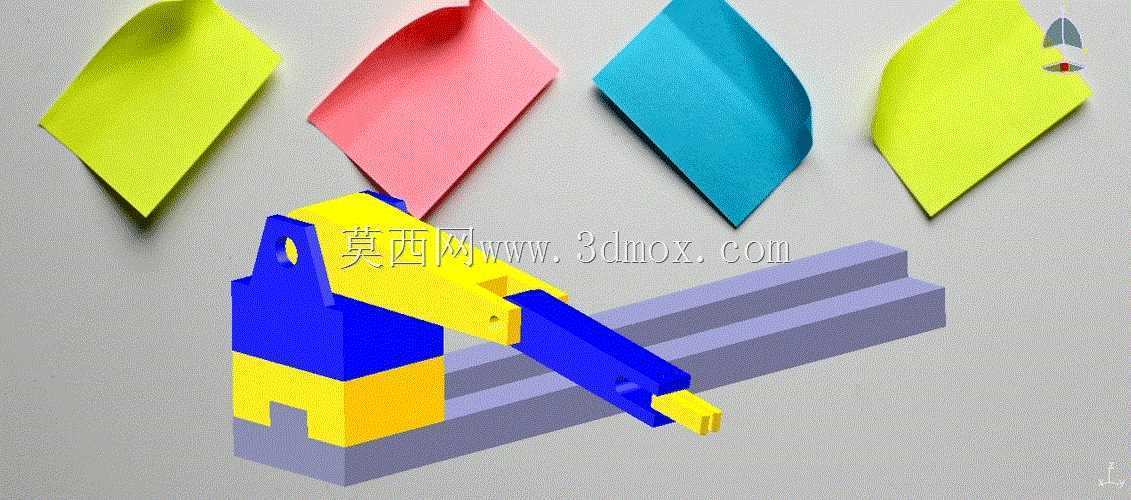

　　可直接观察到关节处的连接与传动逻辑，大臂与小臂的连接部位采用了销轴加限位挡块的结构，既保证了转动副的同轴度要求，也能在运动到极限位置时实现硬限位，避免超程导致的结构磕碰。臂身部分采用了拼接式的块体结构，不同运动部件采用差异化的配色区分，在做运动仿真时可以清晰分辨各构件的运动轨迹，方便学习者理解多自由度串联机构的运动学原理，末端执行器采用了平行夹爪的基础结构，夹持行程适配小型工件的抓取需求，夹爪的开合动作通过小臂内部的联动结构驱动，不需要额外在末端加装独立驱动单元，简化了整体的布线与结构复杂度。从尺寸边界来看，该机械臂完全伸展后的水平作业半径覆盖小型工位的常规操作范围，基座的安装尺寸控制在常规实训台的可用安装区域内，

　　竖直方向抬升后的最大高度不会超出常规桌面设备的安全高度限制，放置在桌面使用时不会出现重心过高倾覆的问题，基座内部预留了驱动元件的安装空间，可根据实际演示需求加装舵机或者小型伺服单元，不需要对现有主体结构做切削修改。各转动副的配合间隙经过合理预留，既保证了转动过程的顺畅度，也不会因为间隙过大导致运动轨迹出现明显偏差，在做连续运动演示时，各关节的动作衔接流畅，可完整模拟工业机械臂从取料到放料的完整动作流程，臂身的受力结构经过简化校核，在轻载工况下不会出现明显的结构形变，能够满足长期反复演示的结构强度要求。该结构的设计没有采用复杂的一体化铸造或者异形曲面结构，所有构件均为规则的块体与板件拼接而成，加工门槛低，

　　不管是3D打印制作实物样机还是采用机加工方式加工零件，都能快速完成构件制备，适合教学场景下的学生拆装实训使用，各连接部位的紧固件均采用标准件，不需要定制特殊规格的连接件，后期维护更换零件的成本极低。在运动逻辑的匹配上，各关节的运动范围参考了通用小型工业机器人的常规行程参数，演示过程中可还原真实工业机械臂的典型运动姿态，帮助使用者建立对串联机械臂运动空间的直观认知，基座与大臂的连接部位采用了大直径的回转支撑结构，保证回转过程的稳定性，不会因为臂身伸展导致回转部位出现卡滞。
