电力变压器配套集成式塑料外壳结构设计

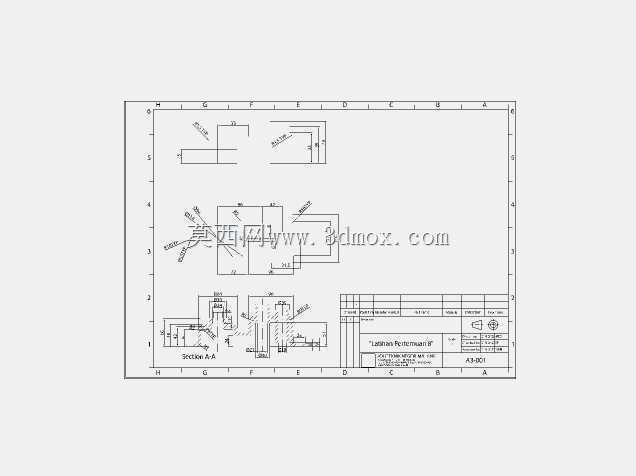

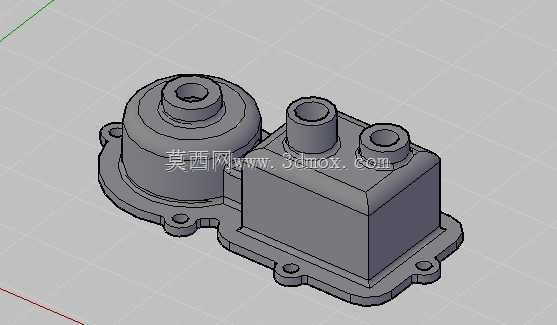

　　这款塑料外壳主要适配小功率电力变压器的户外或柜内安装场景，在低压配电终端、小型工控设备供电模块、民用建筑分户供电支路的变压单元中都能见到这类结构的应用，核心作用是为变压器内部的绕组、铁芯、接线端子提供物理防护，隔绝外界粉尘、潮气以及意外触碰带来的安全隐患，同时通过一体化的安装结构实现变压单元与设备基体的快速固定，减少零散配件的装配工序。从结构布局来看，外壳采用高低腔体集成设计，左侧的圆鼓形腔体对应变压器的圆形绕组与铁芯装配位，腔体顶部预留的轴向通孔是绕组引线的引出通道，孔位周边做了加厚凸台处理，既可以提升引线穿出位置的结构强度，避免装配时塑料边缘割伤线皮，也能为后续加装密封胶圈提供安装基面，满足IP54左右的基础防护要求。

　　右侧的方形腔体是接线端子的容纳空间，顶部两个平行布置的圆柱凸台对应进出线的接线端口，凸台内径与常规的PG7、PG9电缆格兰头尺寸匹配，不需要额外做扩孔或修配就能直接装配套件，现场接线效率更高。底部的一体化安装法兰沿着两个腔体的轮廓延伸布置，法兰上均匀分布了四个带沉孔的安装耳，沉孔深度刚好覆盖常用的M3、M4盘头螺丝头部，安装后螺丝不会突出法兰平面，保证外壳与安装基面完全贴合，避免出现缝隙导致杂物进入腔体内部。设计过程中首先考虑的是注塑成型的工艺可行性，所有腔体的拔模斜度控制在1.5度到2度之间，既不会因为斜度过大导致腔体壁厚不均，也能保证开模后塑件顺利脱模，减少顶白、变形等注塑缺陷。两个腔体之间的连接位置做了R3的圆角过渡，

　　避免应力集中导致装配或使用过程中出现开裂，尤其是在低温环境下，圆角过渡结构能大幅提升外壳的抗冲击性能，不会因为轻微磕碰就出现连接位断裂的问题。壁厚设计上整体采用2.5mm的均匀壁厚，安装凸台、法兰边缘等受力位置局部加厚到3.5mm，既不会因为壁厚过大导致注塑时出现缩痕、气泡，也能保证整体结构的刚性，在安装螺丝锁紧时不会出现壳体变形压损内部元器件的问题。安装边界方面，整个外壳的最大轮廓尺寸控制在适配100VA以下小型变压器的范围，法兰的安装孔中心距按照常规小型变压器的安装标准设计，能够直接替换同规格的金属冲压外壳，不需要对原有设备的安装基面做任何修改。腔体内部的加强筋沿着圆周和方形腔体的侧壁均匀布置，筋条厚度1.2mm，

　　高度不超过腔体深度的三分之二，既可以提升壳体的抗形变能力，也不会因为筋条过高导致内部元器件装配时出现干涉，绕组与接线端子的装配空间预留了足够的安全间隙，满足电气安规中爬电距离的要求。实际使用中，这类塑料外壳相比传统的金属外壳具备更好的绝缘性能，不需要额外做喷塑或绝缘衬垫处理就能满足电气绝缘要求，同时塑料材质本身的耐腐蚀性更好，在潮湿、多粉尘的工况下使用寿命更长，重量也比同规格金属外壳轻60%左右，运输和装配的劳动强度更低。外壳的合模线设置在法兰的底面位置，装配后合模线完全贴合安装基面，不会出现外露的合模飞边影响外观，也避免了合模位置出现缝隙导致防护等级下降的问题。顶部的引线凸台内部做了防滑齿结构，当电缆穿入后，即使不打胶固定，也能提供足够的摩擦力拉扯电缆，避免接线端子因为电缆受拉出现松脱，提升接线的可靠性。
