带安装底座的角向法兰连接管路构件

这类带法兰的角向管路构件，在中小流量的流体输送系统里十分常见，多应用在气动控制回路、低压润滑管路、小型液压支路、净水设备内部流道这类对安装空间有严格限制的场景中。不同于直通式管路接头，它的核心作用是在有限的设备内部空间里完成流道的90度转向，同时通过自带的安装底座实现构件的刚性固定，避免管路受流体脉冲冲击产生位移松动。

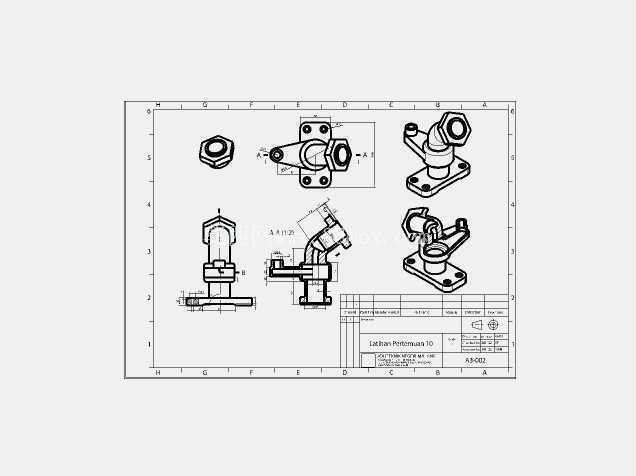

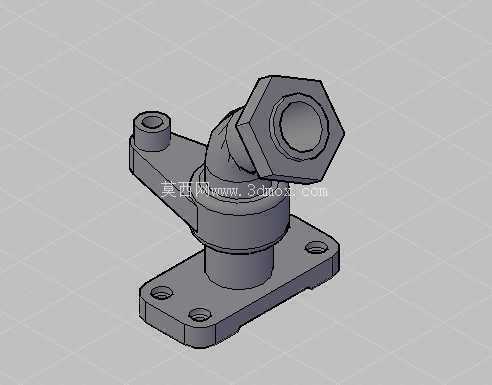

从结构设计逻辑来看，构件分为三个核心功能段：底部的安装固定段、中部的流道转向段、端部的法兰连接段。底部安装底座采用矩形板式结构，四个角位预留了沉头安装孔，孔位做了锪平处理，保证紧固件安装后端面不突出底座平面，安装时可以直接贴合设备基板或者阀组安装面，不需要额外加装调整垫片，四个安装孔的孔距公差控制在±0.1mm范围内，能适配常规的标准化安装位，避免现场安装时出现孔位错位需要二次扩孔的问题。底座与中部流道主体的衔接位置做了渐变式的加强筋过渡，没有采用直角突变结构，一方面可以降低铸件生产时的应力集中风险，减少压铸或者浇铸过程中的缩孔、裂纹缺陷，另一方面能提升构件整体的抗扭强度，在端部法兰受侧向安装力时，不会出现底座与主体断裂的情况。

中部的流道转向段采用平滑圆弧过渡流道，而非直角折角流道，这种设计可以大幅降低流体转向时的局部阻力损失，减少流体在转角位置形成的涡流区，对于输送带有微小杂质的润滑介质或者压缩空气时，能避免杂质在转角位置沉积堵塞流道。流道的内壁粗糙度设计要求控制在Ra3.2以内，减少流体流动时的沿程阻力，同时降低介质残留的可能性，在气动回路中使用时，也能减少压缩空气的压力损耗，提升回路的响应速度。

端部的法兰连接段采用外六角的法兰结构，这种结构兼顾了两种安装需求：一方面六角外形可以适配普通扳手的夹持，在现场没有专用法兰安装工具时，也能完成拧紧操作；另一方面法兰端面预留了密封件安装槽，可以适配O型密封圈或者平垫片密封，保证连接位置的密封性能，在0.6-1.6MPa的工作压力下不会出现介质泄漏。法兰端的接口尺寸采用通用的管螺纹标准，能和市面上常规的管路接头、阀件直接匹配，不需要额外制作转换接头，降低现场安装的配件成本。

在实际选型应用中，这类构件需要重点核对三个安装边界参数：首先是底座的安装孔距，要和设备预留的安装位完全匹配，保证固定螺栓能顺利穿入；其次是端部法兰的中心高，也就是法兰端面到底座安装面的垂直距离，这个尺寸直接决定了外接管路的排布高度，如果尺寸偏差过大，会导致外接管路出现强制装配的情况，长期运行下会产生额外的装配应力，造成接头松动泄漏；第三是法兰接口的朝向角度，这类角向接头的出口角度直接决定了外接管路的走向，选型时需要根据设备内部的管路排布方向选择对应角度的构件，避免出现管路弯折的情况。

从建模设计的角度来说，这类构件的建模需要优先保证安装基准的统一性，所有尺寸都要以底座的安装贴合面为第一基准，法兰端面的位置度、安装孔的位置度都要基于这个基准进行标注，避免生产加工时出现基准转换带来的尺寸误差。流道部分的建模要保证内壁的平滑过渡，不能出现建模残留的台阶面，否则后续加工时会增加内壁打磨的工作量，甚至影响流体的流动状态。另外在构件的非配合面，都做了适度的圆角处理，除了提升生产时的工艺性，也能避免安装维护时尖锐边角划伤操作人员。

这类管路构件虽然属于小型五金配件，但在整套流体系统里的作用十分关键，一旦出现固定松动或者密封泄漏，轻则造成系统压力不稳，重则导致介质泄漏影响整套设备的正常运行，因此在设计时除了保证功能尺寸的精度，也充分考虑了长期运行下的结构可靠性，比如底座的厚度设计充分考虑了振动工况下的强度需求，在设备持续产生振动的场景下，也不会出现底座断裂的问题；法兰连接段的螺纹长度做了合理控制，既保证连接时的啮合长度足够，又不会因为螺纹过长导致端部顶到密封件影响密封效果。
