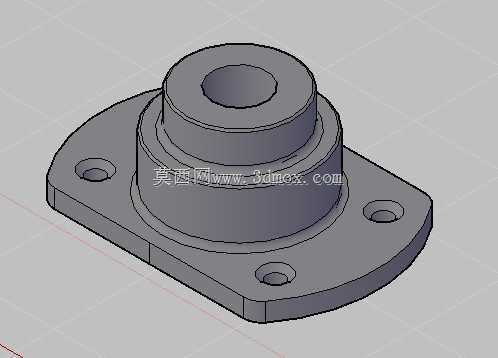

这类带菱形安装底座的凸台轴承法兰,是轻载传动场景里十分常用的支撑连接件,常见于小型输送线的从动辊支撑、桌面级自动化设备的转轴定位、小型风机的轴承固定工位,区别于圆形四孔安装法兰,菱形切边的底座结构能在狭窄安装空间里减少占地,两个对角布置的安装孔足以应对径向载荷不大的传动工况,不会出现连接松动的问题。从结构功能来看,上部的阶梯凸台是核心的轴承容纳位,内层通孔用于穿过传动轴,阶梯台肩的直径差刚好卡住轴承外圈的端面,实现轴承的轴向定位,避免传动轴运转时轴承出现窜动;凸台的高度根据配套轴承的厚度设计,刚好能让轴承完全嵌入座体内部,不会出现外圈外露的情况,同时能给轴承提供足够的径向包裹支撑,减少轴承受力时的形变。

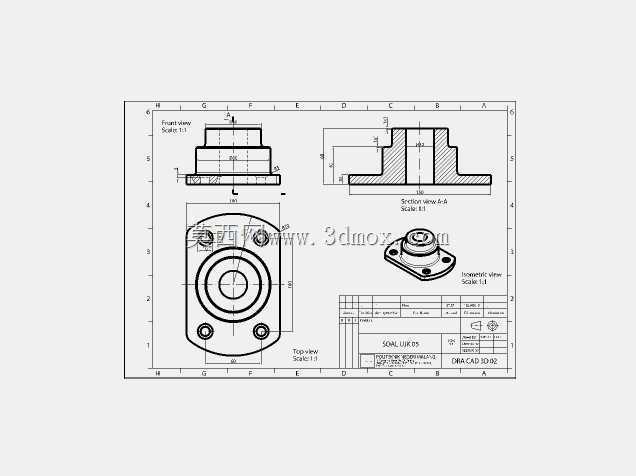

底座部分的三个安装孔呈三角分布,相比两孔安装的结构抗扭转能力更强,安装孔采用沉头设计,紧固螺栓拧入后螺栓头不会突出底座平面,保证法兰安装后与安装基面完全贴合,不会出现安装倾斜导致的轴系不同心问题;底座的边缘做了圆角过渡,没有尖锐的直角,既避免加工时出现应力集中导致的底座开裂,也能减少安装过程中磕碰划伤操作人员的风险。设计这类法兰结构时,首先要确定适配的轴承型号,根据轴承的外径、宽度确定上部凸台的内孔尺寸与凸台高度,内孔与轴承外圈采用过渡配合,既保证轴承安装后不会出现径向滑动,又不会因为配合过紧导致轴承外圈变形影响转动顺畅度;其次要匹配安装基面的可用空间,确定菱形底座的切边尺寸,保证安装时底座不会和周边的其他结构件产生干涉,
安装孔的中心距要和安装基面上的预制螺孔完全对齐,孔位公差控制在±0.1mm范围内,避免安装时出现孔位错位无法装配的问题。安装边界方面,这类法兰的底座厚度根据承载需求设计,常规轻载工况下底座厚度不小于8mm,保证螺栓紧固时底座不会出现弯曲变形;上部凸台的外径比轴承外径大6-10mm,保证凸台侧壁有足够的强度承受轴承传递的径向载荷,不会因为侧壁过薄出现涨裂;安装孔的直径比配套螺栓大1mm,给安装时的位置微调留出余量,沉头孔的深度要保证螺栓头完全沉入孔内,不会突出底座底面影响安装贴合度。实际应用中,这类法兰的安装基面需要保证平面度不大于0.05mm,避免法兰安装后出现倾斜,导致传动轴运转时出现附加径向力,加剧轴承的磨损;
装配轴承时采用压入法,不能直接敲击轴承端面,避免轴承滚道出现损伤,轴承装入凸台内孔后要保证端面与凸台台肩完全贴合,没有间隙,否则运转时会出现轴向窜动产生异响。这类结构相比一体式轴承座,重量更轻,加工成本更低,适合批量应用在载荷不大、安装空间受限的传动工位,在小型自动化设备、家用小型机械、教学实训装置里的应用十分广泛,结构设计上在保证支撑强度的前提下尽可能压缩了整体体积,不会占用过多的设备内部空间。
