微尺度旋转式细胞培养生物反应器结构

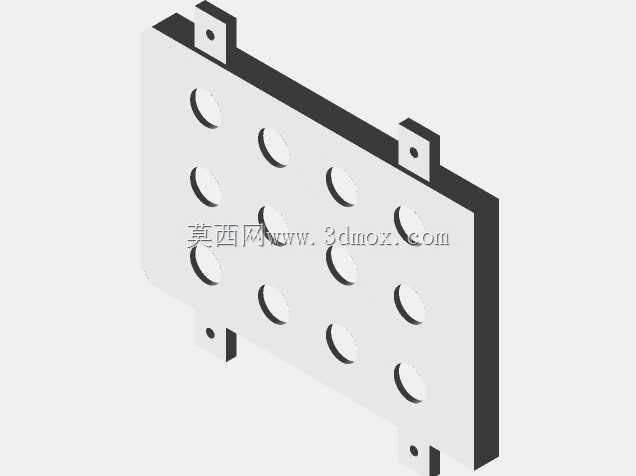

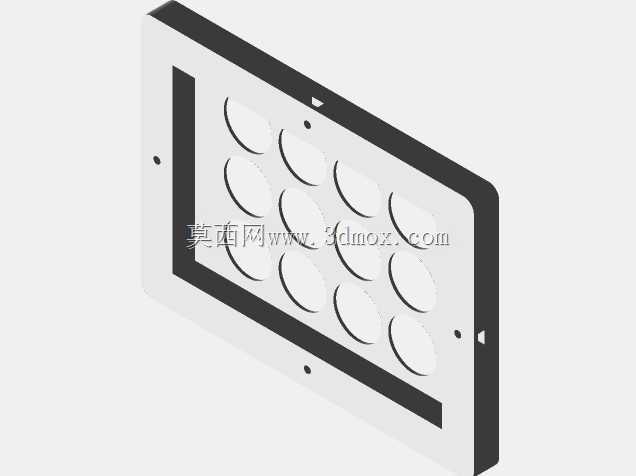

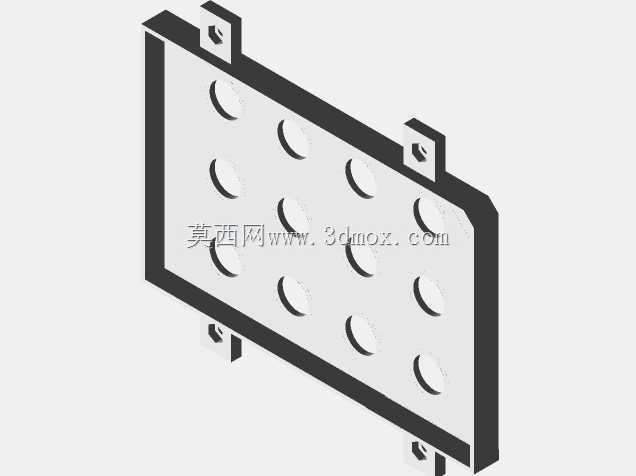

　　该结构面向生命科学实验室的微尺度细胞培养场景，适配多能干细胞定向分化、类器官构建这类需要精准调控流体剪切力与培养环境的实验需求，区别于传统大容量搅拌式生物反应器，整体采用平板式阵列布局，核心承载板上规则排布12个圆形培养位，可同时开展多组平行对照实验，减少批次间实验误差。从结构设计逻辑来看，承载板两侧设置带定位孔的安装耳，可直接卡入配套的孵育仓导轨，安装时无需额外紧固件，定位孔与导轨定位销的配合间隙控制在0.1mm以内，既保证拆装便捷性，又能避免设备运行过程中出现移位晃动。承载板边缘做了2mm的倒角处理，防止操作人员拿取时被锐边划伤，同时减少安装过程中与周边部件的磕碰干涉。

　　功能层面，该结构针对原有旋转生物反应器的运行缺陷做了针对性优化，取消了冗余的库位存储结构，简化了流体通路的走向，每个培养位的流体入口与出口采用同轴设计，保证培养液在培养腔内形成稳定的层流状态，避免湍流对贴壁细胞或类器官造成不必要的剪切损伤。培养位的孔径经过反复迭代验证，既可以容纳标准规格的细胞培养小室，又能保证培养液在每个腔室内的交换效率一致，不会出现边缘位与中心位营养供给不均的问题。

　　安装边界方面，整体结构的外形尺寸适配常规实验室二氧化碳孵育箱的层架间距，总厚度控制在15mm以内，可多层叠放使用，充分利用孵育箱内部空间。两侧安装耳的中心距与市面上主流的微流控实验平台安装接口兼容，无需额外加工转接件即可直接搭载到现有自动化实验工作站上，配合开源的电机控制程序，可实现转速、换液频率的精准调控，支持不同时长的连续培养实验，中途无需人工频繁操作，降低实验过程中的污染风险。

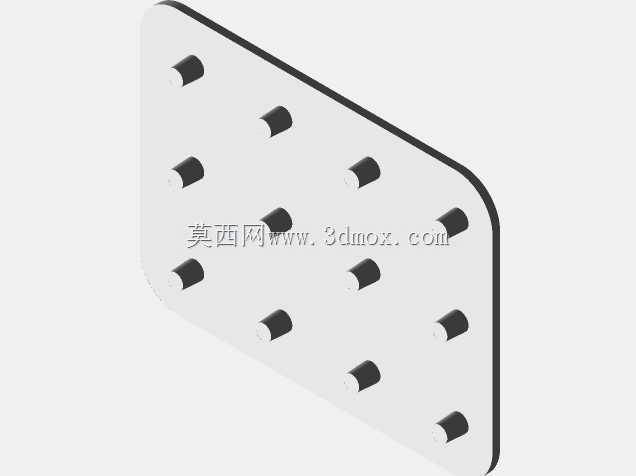

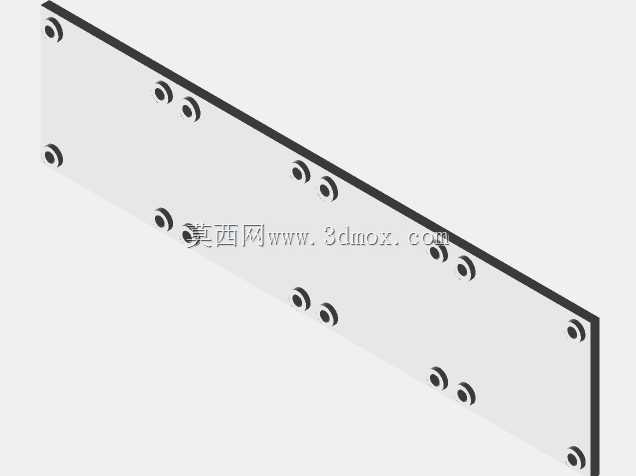

　　结构细节上，承载板背面设计有纵横交错的加强筋，在保证整体结构刚性的前提下尽可能降低板材厚度，减少材料消耗，同时减轻整体重量，方便操作人员单手取放。每个培养位周围都做了0.5mm高的围堰结构，防止换液过程中培养液溢出交叉污染相邻培养位。定位孔采用沉孔设计，安装时定位销完全沉入孔内，不会突出板面影响上层结构的叠放。整体结构无复杂曲面与异形结构，可采用常规的数控铣削加工或者光固化3D打印制作，加工门槛低，方便实验室根据自身需求快速迭代修改结构参数，适配不同规格的培养耗材。

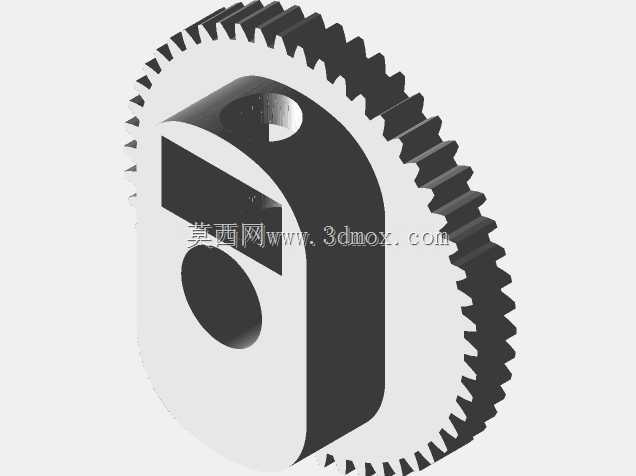

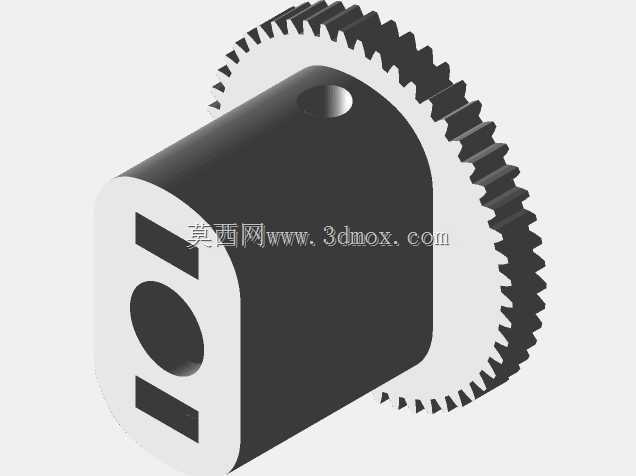

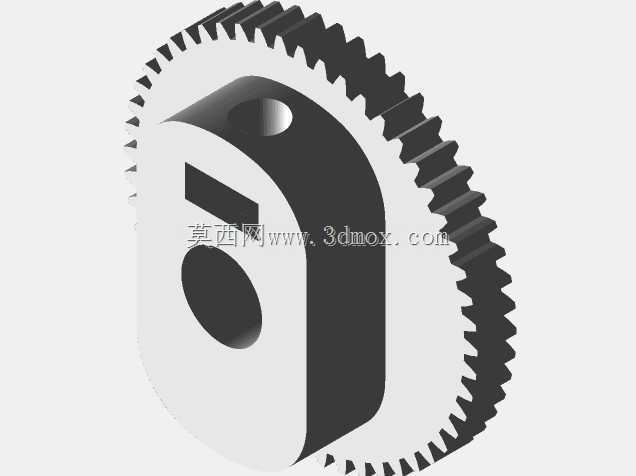

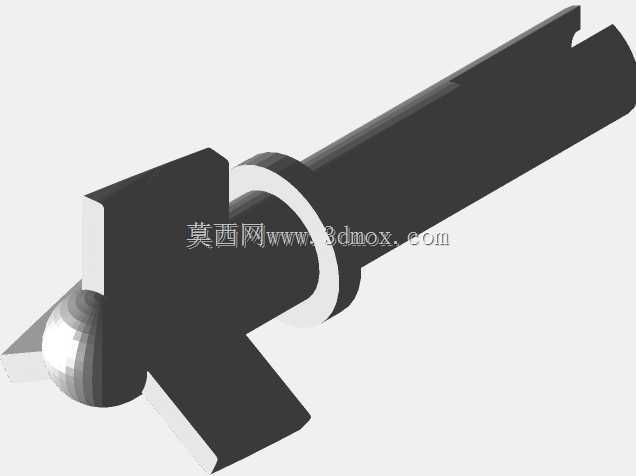

　　实际使用过程中，该结构可配合温控模块、气体浓度调控模块组成完整的培养系统，旋转驱动部分采用步进电机直连，传动间隙小于0.05mm，转速控制精度可达0.1rpm，可根据不同细胞类型的培养需求调整旋转参数，既可以实现静态贴壁培养，也可以实现动态悬浮培养，覆盖从干细胞扩增到类器官成熟的全流程培养需求。结构上所有与培养液接触的部位都做了镜面抛光处理，减少细胞贴壁在非培养区域的概率，降低后期清洗难度，同时支持高温高压灭菌，可重复使用，有效降低长期实验的耗材成本。
