可3D打印通用木质手机夹持支架

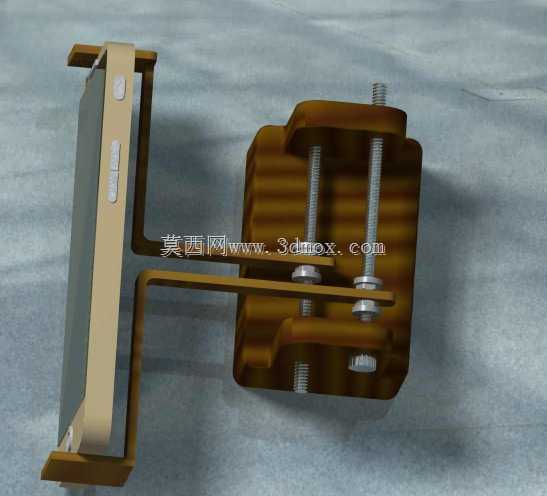

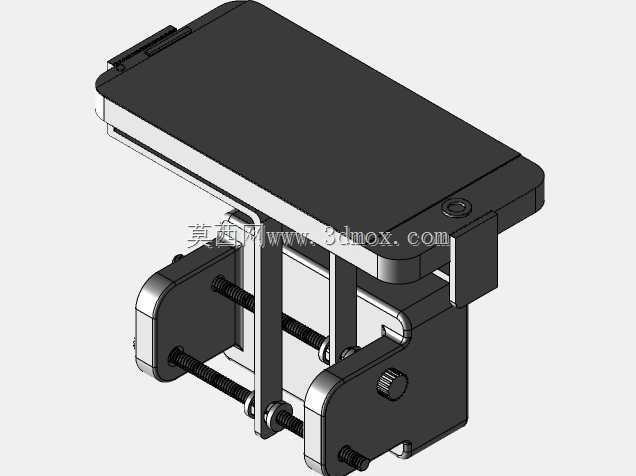

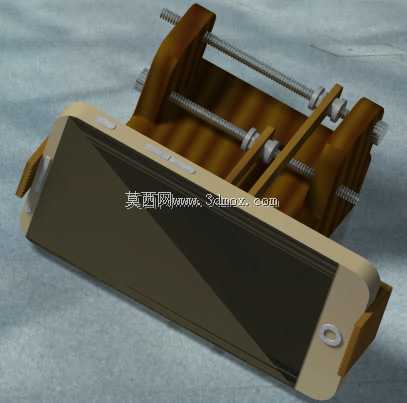

　　日常桌面使用场景中，横置手机观看视频、查阅技术文档、对照操作步骤时，徒手扶持不仅占用手部操作空间，长时间维持固定角度还容易造成肢体疲劳，这款可调式夹持支架正是针对这类零散使用需求设计的桌面支撑构件。整体结构采用双侧对称螺杆调节方案，主体支撑部分采用类木质纹理的实体结构，接触手机的承托边缘做了圆弧过渡处理，避免硬质棱边刮花手机中框与屏幕边缘的涂层。夹持行程覆盖当前主流4.7英寸到6.7英寸直板智能手机的宽度范围，两侧夹块内侧预留了2mm的软质垫层安装槽，实际装配时可以粘贴EVA泡棉或者硅胶垫，进一步增大接触摩擦力，同时避免硬质夹块直接接触手机外壳造成压痕。

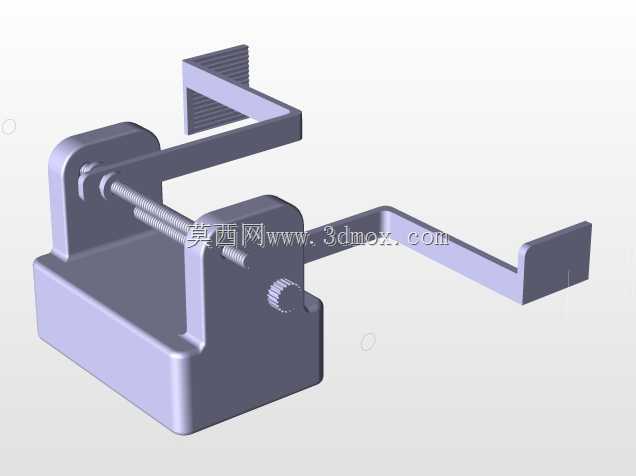

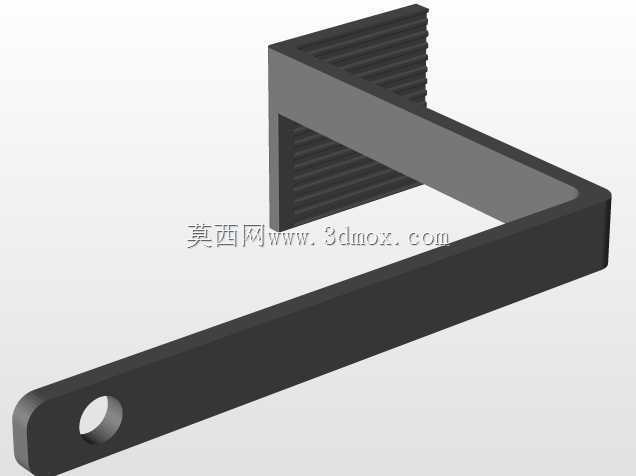

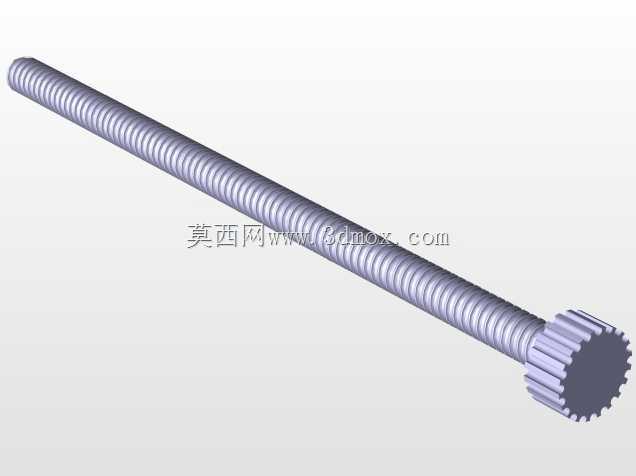

　　从结构设计逻辑来看，这款支架没有采用常见的扭簧夹持或者卡扣式固定方案，而是选择了梯形丝杆配合导向光杆的调节结构，两根平行的导向光杆穿过两侧夹块的光孔，保证夹块滑动时不会出现偏摆卡滞，中间的调节丝杆采用梯形螺纹，具备一定的自锁性能，调整到合适宽度后不会因为手机自重或者桌面轻微震动出现松脱滑落的问题。夹块与手机接触的位置做了内凹的仿形设计，贴合手机侧边的圆弧过渡，接触面积比平面夹块提升40%左右，单位面积的压紧力更小，不会在手机软质中框上留下压印。底部的承托边宽度设计为12mm，足够托住带常规厚度保护壳的手机，即使手机套了厚度不超过3mm的TPU保护壳，也能稳定承托不会出现前倾滑脱的问题。

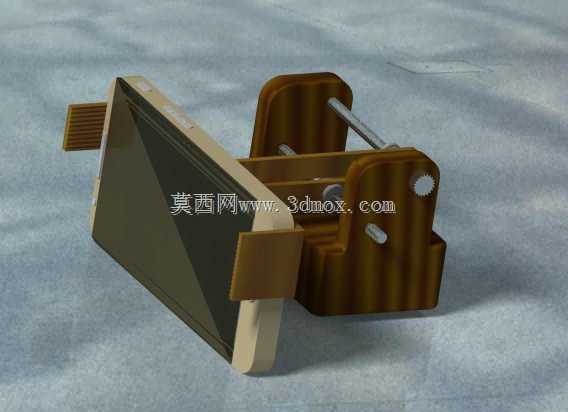

　　支撑角度方面，支架主体与桌面接触的底面做了15度的仰角设计，符合日常坐姿下人眼观看桌面手机的视线角度，不需要额外调整角度就能获得舒适的观看视野，不需要额外增加铰接调角结构，减少了活动部件的数量，整体打印完成后不需要额外装配铰接轴、弹簧之类的标准件，打印完成后只需要将丝杆、光杆穿入对应孔位就能直接使用，装配步骤控制在3步以内，即使是没有装配经验的普通用户也能快速完成组装。所有零件的壁厚都控制在2.5mm以上，满足FDM3D打印的最小壁厚要求，不需要额外添加支撑结构就能直接打印，打印时所有孔位的轴向都沿着Z轴方向布置，避免横向打印孔位出现的椭圆变形问题，打印完成后只需要简单去除毛边就能顺利穿入丝杆和光杆，不需要二次铰孔加工。

　　安装边界上，支架整体展开后的最大宽度为180mm，最小收缩宽度为65mm，前后方向的纵深尺寸为100mm，放置在桌面时占用的面积不到半张A4纸的大小，不会过多占用桌面的操作空间，即使是摆放了键盘、鼠标、显示器的紧凑工位上，也能在显示器下方或者键盘侧边找到合适的放置位置。整体重量控制在120g左右，打印耗材消耗量不到50g，即使采用PLA耗材打印，整体成本也非常低廉，日常使用时如果某个零件出现损坏，可以单独打印损坏的零件进行替换，不需要整体更换整个支架。

　　实际使用场景中，除了日常桌面观看视频之外，这款支架也可以用于固定手机拍摄桌面操作过程，比如拍摄手工装配、零件加工的特写视频时，调整好夹持宽度后将手机固定在支架上，调整到合适的拍摄角度就能稳定拍摄，不会因为手持抖动造成画面模糊。双侧的调节丝杆采用对称布置，调整时只需要转动任意一侧的丝杆就能同步调整夹持宽度，不需要两侧分别调整，操作便捷性比单侧调节的结构更好。夹块的滑动行程上设置了硬限位，当夹块收缩到最小宽度时会被主体结构挡住，不会出现夹块过度收缩夹坏手机的问题，最大展开位置也设置了限位凸台，避免夹块从光杆上滑落。所有棱角位置都做了R1的圆角处理，没有尖锐的边角，日常拿取使用时不会划伤手部，放置在桌面上也不会刮花木质或者玻璃桌面的涂层。
