M6规格开槽锁紧六角城堡螺母

　　在电力变压器、振动工况输送设备、频繁启停的传动机构这类存在持续交变载荷、冲击振动的装配场景里，普通六角螺母很容易因为螺纹副间的摩擦力矩衰减出现松脱，轻则导致装配间隙变大、设备运行异响，重则引发连接件分离、结构失效的安全隐患，城堡螺母就是针对这类防松需求设计的专用紧固件。这款M6规格的城堡螺母，核心功能是配合带径向孔的螺栓、开口销使用，实现可靠的机械锁止——螺母拧紧到位后，顶部的开槽会对准螺栓杆部的径向销孔，穿入开口销并掰开销脚，就能完全限制螺母与螺栓的相对转动，哪怕承受长期振动、温度交变带来的应力松弛，也不会出现沿螺纹轴向的回转松脱，防松可靠性远高于仅靠摩擦力锁止的普通螺母、尼龙嵌件螺母，尤其适合无法定期复紧、

　　对连接可靠性要求高的装配位置。从结构设计逻辑来看，这款螺母的主体沿用了标准六角螺母的外形基准，六方对边尺寸适配常规M6螺母对应的开口扳手、套筒工具，现场装配不需要额外准备特殊工装，能和现有通用拧紧工具完全兼容，降低现场装配的工具适配成本。螺母顶部沿圆周均匀分布的开槽，是实现锁止功能的核心结构，开槽的宽度、深度都经过匹配计算，既能保证标准开口销顺利穿入，又不会因为开槽过深削弱螺母顶部的结构强度，避免拧紧过程中槽口根部出现应力开裂；螺母底部的承压面做了平整化处理，和被连接件表面接触时压强分布均匀，不会因为承压面倾斜导致拧紧力矩虚标、预紧力不足的问题。尺寸边界上，这款螺母的螺纹规格为标准M6粗牙螺纹，

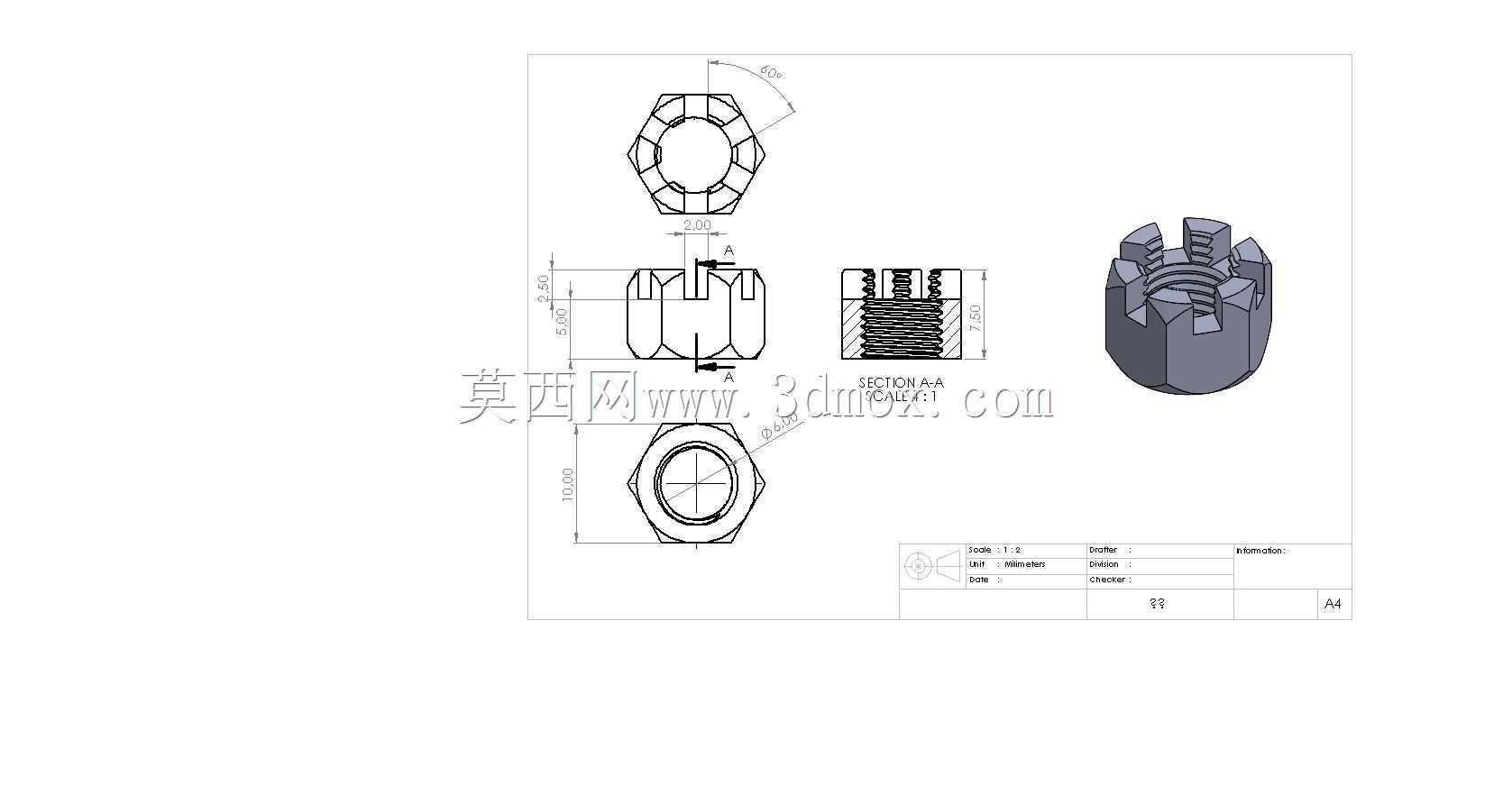

　　适配市面上所有公称直径6mm的标准外螺纹件，螺纹长度6mm，能保证足够的螺纹啮合扣数，按照螺纹连接的强度计算标准，6mm的啮合长度对于M6规格的普通钢制螺栓来说，已经能达到螺栓螺杆本身的抗拉强度，不会出现螺纹滑牙的失效形式；螺母整体高度7.5mm，比同规格普通六角螺母的高度更高，一方面是为顶部开槽预留足够的结构空间，另一方面也增大了螺母和被连接件的承压接触面积，降低接触面的压应力，避免软质被连接件表面被压溃；螺母最大外径10mm，对应六角部分的外接圆尺寸，在做安装空间校核时，只要螺栓孔周围预留出直径10mm以上的避让空间，就能保证螺母顺利放入、扳手有足够的回转空间，不会和周边结构件发生干涉。实际选型应用的时候，要注意几个工程细节：

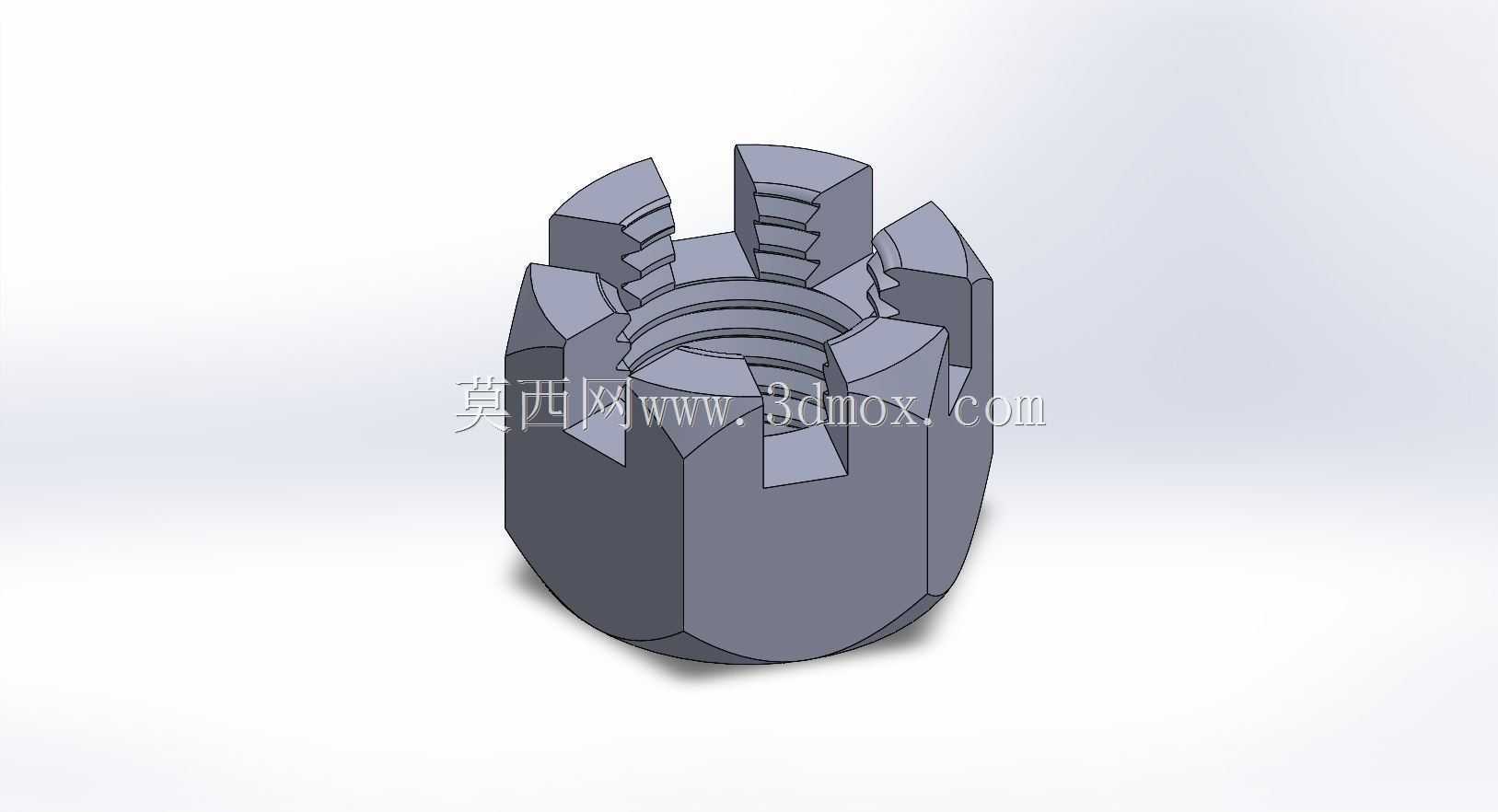

　　首先是匹配的螺栓必须在螺杆末端预制径向通孔，孔的位置要保证螺母拧紧到设计预紧力矩时，孔位刚好能和螺母顶部的某一个开槽对齐，避免出现拧紧后孔位卡在两个槽之间、无法穿入开口销的情况；其次是开口销的规格要和开槽宽度、螺栓销孔直径匹配，穿入后要把两个销脚分别向不同方向掰开贴合在螺母侧表面，防止设备运行过程中开口销受振动脱出；另外在有防腐要求的户外场景，比如户外电力变压器的接线端子、户外输送设备的连接位，可以根据工况选择镀锌、达克罗表面处理的同规格产品，这款基础结构的模型可以直接作为基础特征，调整表面处理相关的工艺标注即可适配不同场景。从建模逻辑来说，构建这个零件的三维模型时，先以六角棱柱为基础特征，拉伸得到螺母主体，再通过螺旋扫描切除出内螺纹结构，之后在顶部圆周方向阵列切除出均匀分布的开槽，最后对所有棱边做符合五金件工艺要求的倒角处理，避免锐边割手、装配时刮伤零件表面；建模过程中要注意开槽的位置度公差，保证六个槽沿圆周均匀分布，否则会出现和螺栓销孔对正概率降低的问题，影响现场装配效率。这类城堡螺母除了电力变压器领域，在自行车轮轴、汽车转向拉杆、矿山振动筛、起重设备的动臂连接等位置都有广泛应用，核心都是利用机械锁止的结构，解决振动工况下的螺纹防松问题，相比化学防松、摩擦防松的方案，它的防松效果不受温度、油污、化学介质的影响，锁止状态可以直观检查，日常维护只需要确认开口销是否完好即可，维护成本极低。
