交流稳压器弧形操控仪表板结构设计

　　这款弧形仪表板是配套柱式交流稳压器的前端人机交互部件，在供配电现场的应用场景十分明确，主要面向车间动力配电、小型机房供电、户外临时施工供电等需要稳定电压输出的场景，作为操作人员与稳压器内部调压、稳压模块的交互载体存在。从实际用途来看，它一方面要覆盖内部调压机构、状态检测模块的外露接口，为内部电气元件提供防护，避免车间粉尘、飞溅的切削液、现场凝露侵入核心电控区域，另一方面要把电压显示、状态指示、参数调节、紧急操作这些高频交互控件整合在操作人员站立即可轻松触及的曲面区域，适配柱式稳压器立式安装后的操作视角，减少操作人员弯腰、抬手的动作幅度，降低长期值守操作的疲劳感。

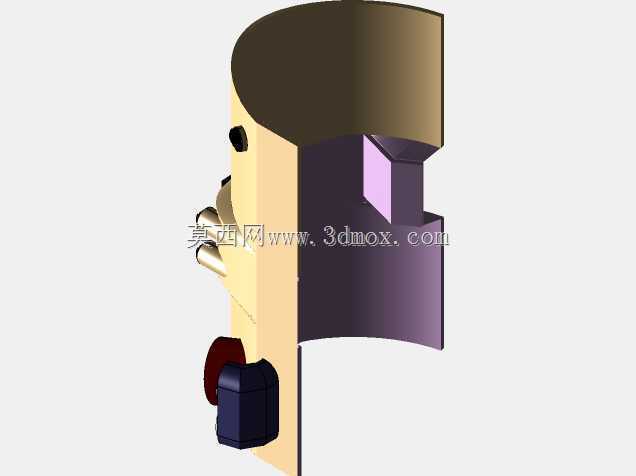

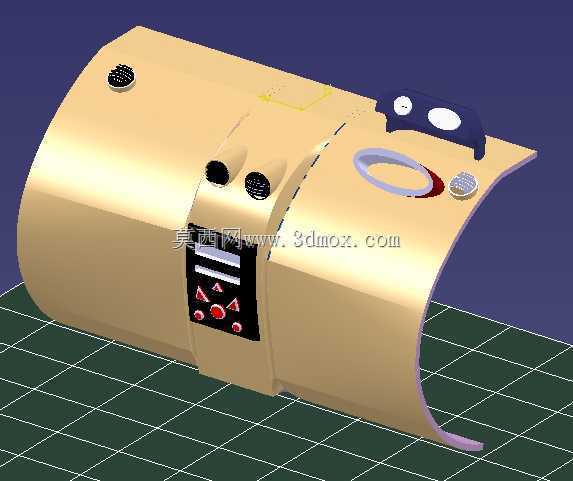

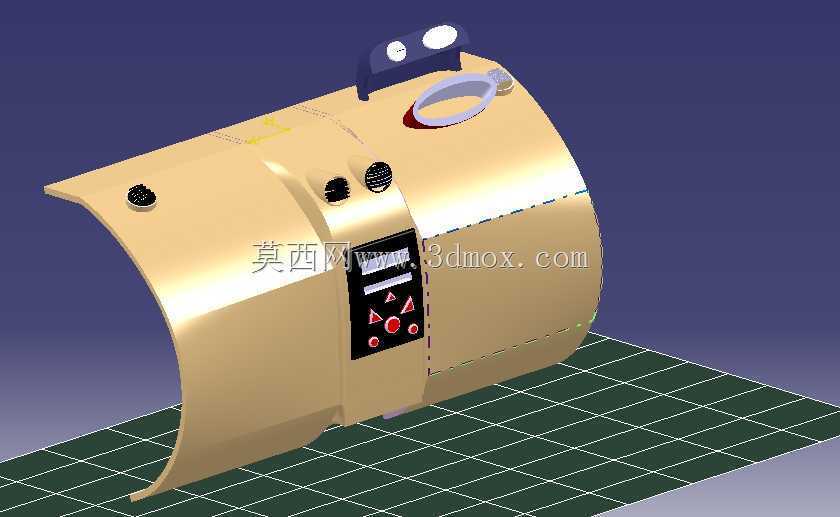

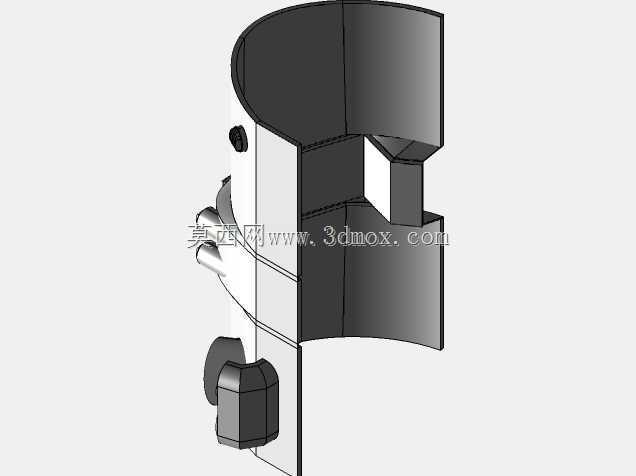

　　从功能特性上拆解，整个仪表板采用贴合稳压器圆柱形筒体的弧面构型，和筒体的贴合面做了止口限位结构，安装时可以直接卡入筒体预设的安装槽位，不需要额外做对位调整，配合周圈的固定孔位，能快速完成和筒体的装配，后期维护拆卸时也不需要撬动筒体外壳，避免漆面损伤。面板上的控件布局完全按照操作频次排布：最靠近操作人员站立位置的下方区域，设置了带防护边的调节按键与急停按钮，按键周边做了下沉式的凸台防护，避免现场搬运物料时误碰触发调压动作；上方区域依次排布了数显窗口、状态指示灯与调压旋钮，数显窗口的倾斜角度经过适配，操作人员站在设备正前方1.2米的常规操作距离时，视线与数显面垂直，不会因为弧面反光出现读数看不清的问题；侧上方预留的圆形安装位，用来嵌入电压微调电位器与过载复位按钮，对应设备非高频的调试、复位操作，不会和日常操作区域产生干扰。面板上还预留了内嵌式的提手凹槽，方便设备整体移位时操作人员抓持借力，凹槽边缘做了圆弧过渡，不会划伤手部。

　　设计思路上完全围绕柱式稳压器的安装边界展开，首先匹配稳压器筒体的外径曲率，整个面板的弧面半径和筒体完全一致，装配后和筒体表面齐平，没有突出的棱角，既避免车间内通行人员磕碰受伤，也不会在设备表面积攒灰尘，日常清洁时用抹布顺着弧面擦拭即可，没有清洁死角。面板的壁厚根据安装控件的重量做了差异化设计：按键、旋钮安装区域的壁厚做了局部加厚，避免长期按动出现面板开裂；数显窗口区域做了减薄处理，减少数显板和面板外表面的距离，让读数更清晰。所有控件的安装孔位都做了定位凸台，装配时对应的电气元件可以直接卡在凸台上，不需要反复调整孔位对齐，能有效提升整机组装的效率。面板和筒体内部的走线区域预留了穿线缺口，所有连接显示板、按键的线束可以顺着缺口规整排布，不会被面板安装边挤压破损，缺口处还做了翻边处理，避免锋利的板材边缘割破线束绝缘层。

　　从安装边界来看，整个仪表板的轴向长度覆盖稳压器筒体前端1/3的操作区域，不会遮挡筒体上方的散热通风口，也不会干涉下方进线端子的接线操作；周向的弧度覆盖操作人员正面120度的操作范围，两侧的边缘做了收边处理，和筒体的圆弧过渡自然，没有突兀的台阶。面板上所有外露控件的突出高度都控制在15mm以内，避免设备在车间内移位、转运时，控件被周边的货架、设备磕碰损坏。考虑到供配电现场的使用环境，面板的表面做了哑光磨砂处理，既不会因为车间照明反光影响读数，也不容易残留指纹、油污，长期使用后依然能保持清晰的标识辨识度。面板上的标识区域采用下沉式雕刻设计，不会因为长期擦拭出现标识磨损脱落的问题，即使在光线较差的车间角落，操作人员也能通过触摸快速识别对应的按键功能。
