双层立式冷饮陈列置物架钣金结构

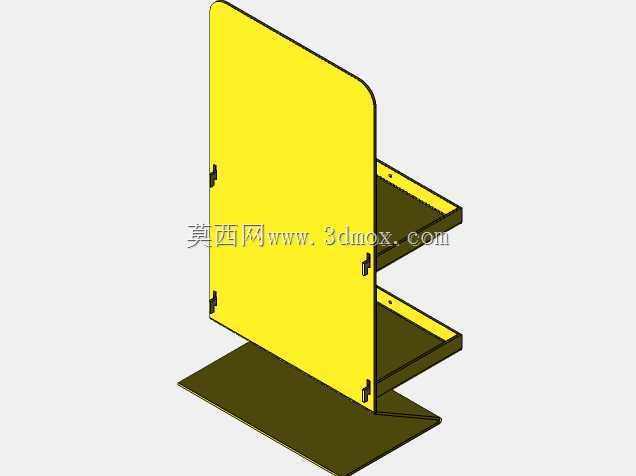

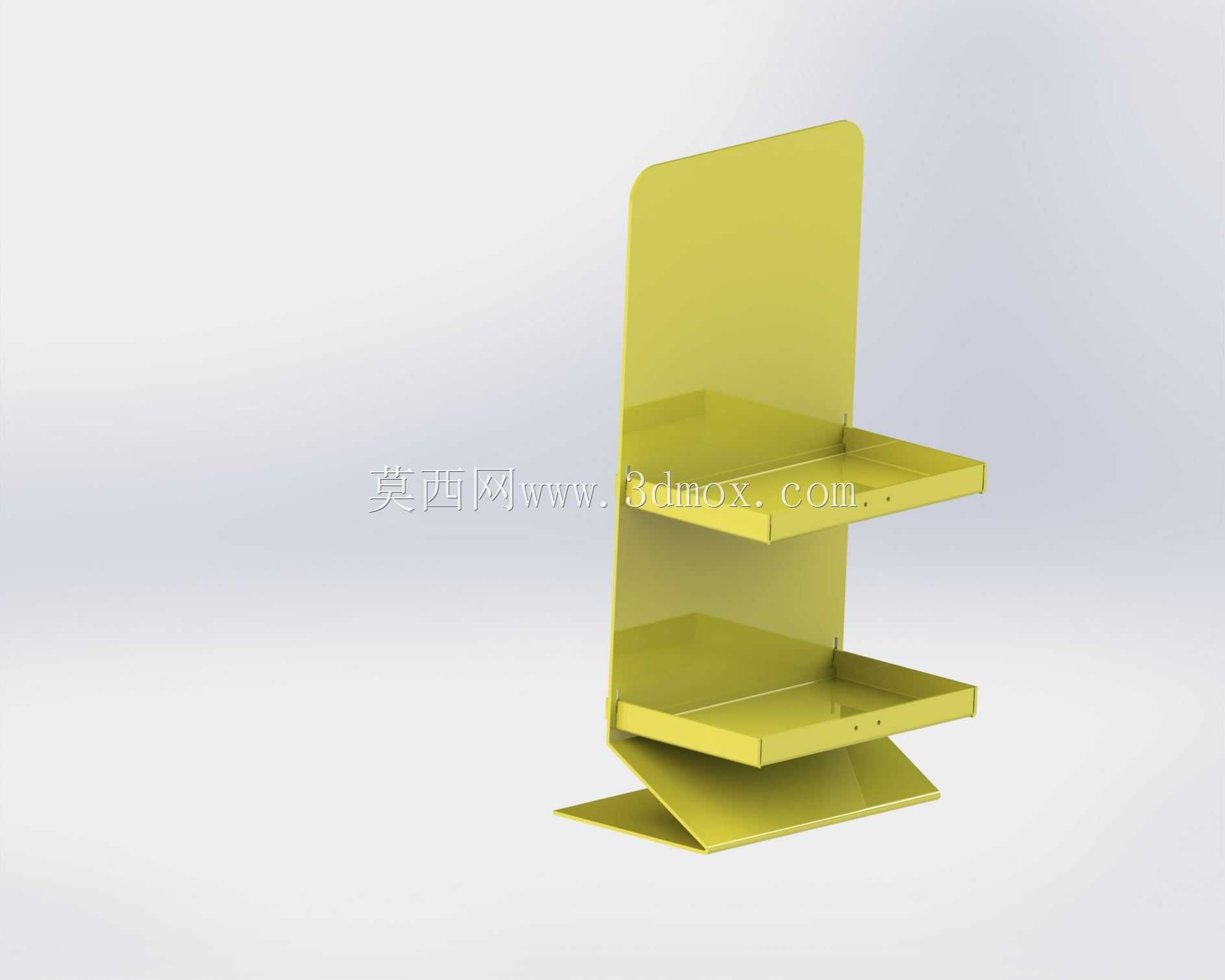

　　日常线下零售场景里，冷饮售卖点位的陈列置物需求一直存在，这类双层立式置物结构，主要适配便利店收银台旁、冷饮店外摆区、商超冷柜周边的临时陈列场景，用来放置瓶装冷饮、盒装冰品、配套促销物料，替代传统的塑料陈列架，在耐用性和承重表现上更适配高频次取放的使用场景。从实际使用逻辑来看，这类架体不需要额外的紧固件拼接，所有结构通过钣金折弯工艺一体成型，落地放置时依靠底部的折边结构形成稳定支撑面，不需要在墙面或地面做打孔固定，可根据点位的客流方向随时调整摆放位置，适配快闪活动、临时促销点位的快速布置需求。设计阶段首先考虑的是钣金加工的工艺可行性，整体采用单张板材经激光切割下料后，通过多道折弯工序完成主体成型，背板部分做加高处理，

　　一方面可以遮挡后方的墙面管线，提升陈列面的整洁度，另一方面在背板顶部预留了小幅折边，可粘贴价格标识、促销海报，不需要额外加装标识牌配件。两层置物托盘均做了四周向上的翻边处理，翻边高度控制在15mm左右，既可以避免放置的瓶装饮品滑落，又不会因为翻边过高遮挡饮品的包装展示面，托盘平面做了1度左右的微小倾斜角度，靠近取货侧的位置略低，饮品放置后会自然向取货侧滑移，减少补货时的整理工作量，也能避免前排货品取走后后排货品卡在托盘深处的问题。底部的支撑结构采用Z型折弯设计，替代传统的四脚支撑，既减少了板材的用料，又能让架体的重心落在支撑面的中心区域，即使单侧托盘放置满负载的瓶装饮品，也不会出现侧翻的问题，支撑折边的底部做了压平处理，

　　没有尖锐的毛边，不会划伤摆放位置的台面，也不需要额外加装防滑脚垫，依靠钣金自身的摩擦力即可保持放置稳定。安装边界方面，整体架体的宽度控制在300mm区间，深度在250mm左右，总高度不超过600mm，放置在收银台台面上不会遮挡收银员的视线，也不会占用过多的台面操作空间，两层托盘之间的净间距设置为220mm，既可以放置常规的500ml瓶装冷饮，也能容纳高度稍高的盒装冰品，适配绝大多数市售预包装冷饮的尺寸需求。结构细节上，所有的折弯转角处都做了R2的圆角处理，避免加工和使用过程中出现锐边划伤的问题，板材厚度选用1.2mm的冷轧钢板，兼顾结构强度和整体重量，单人即可轻松搬运移位，表面做喷塑处理可适配不同的门店装修风格，

　　黄色的外观在零售场景里也有更高的视觉辨识度，能快速吸引过往消费者的注意力。不同于常规的焊接式货架结构，这款架体没有任何焊接点位，所有的连接都依靠板材折弯后的自锁结构实现，加工过程中不需要焊接、打磨工序，生产效率更高，也不会出现焊接变形导致的架体倾斜问题，后期如果出现局部变形，也可以通过手工微调折弯角度快速修复，维护成本极低。在实际使用测试中，单层托盘可放置8瓶500ml的瓶装饮品，整体承重可达15kg，完全满足日常零售陈列的负载需求，背板和托盘之间的折弯连接处做了加强压筋处理，长期满载放置也不会出现托盘下沉、变形的问题，架体的后侧没有突出的结构，可以完全贴合墙面放置，减少空间的浪费，左右两侧也没有外凸的部件，多个同类型架体可以并排紧密摆放，适配不同长度的陈列台面，灵活组合成不同规模的陈列区域。
