木工CNC设备用步进驱动电机结构设计

　　在中小型木工CNC加工设备的传动链路里，这类方形机座的步进电机是进给轴驱动的核心动力元件，日常适配木工开料、浮雕雕刻、板式家具打孔等多类加工场景，负责将控制系统发出的脉冲信号转化为传动轴的角位移输出，带动丝杠或者同步带轮完成X、Y、Z三个进给轴的精准点位移动，相比普通异步电机，它的开环控制精度足够覆盖木工加工0.1mm级的公差要求，不需要额外加装编码器就能实现稳定的位置锁定，大幅简化木工设备的电控布线复杂度。

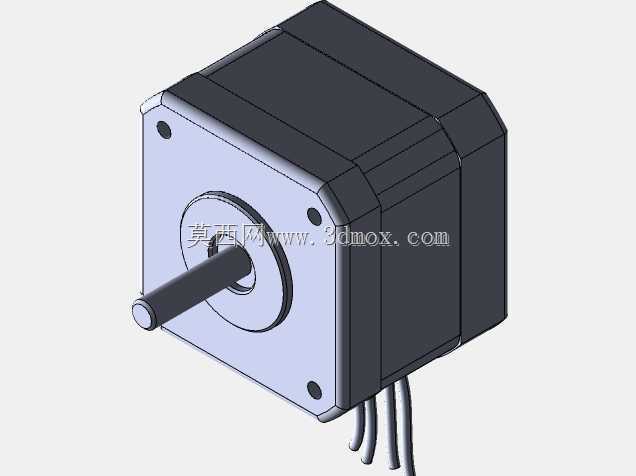

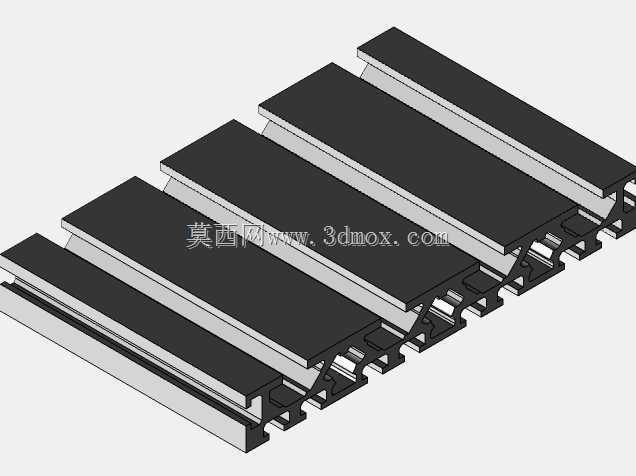

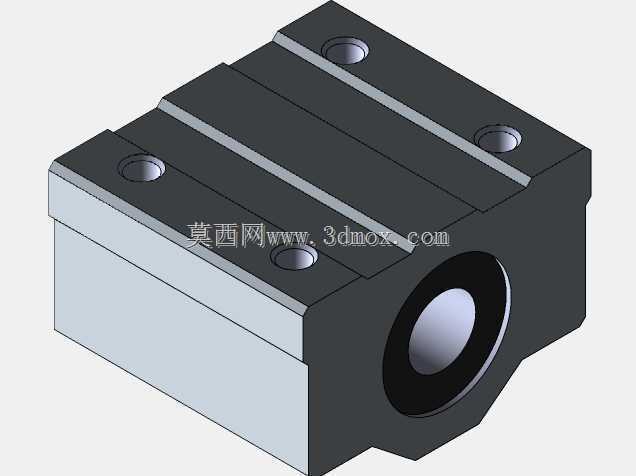

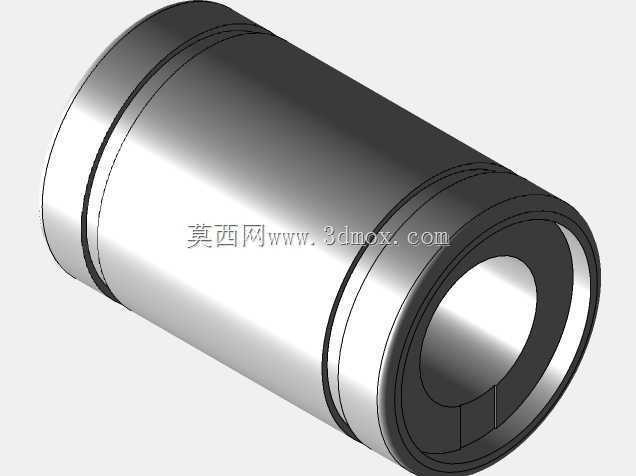

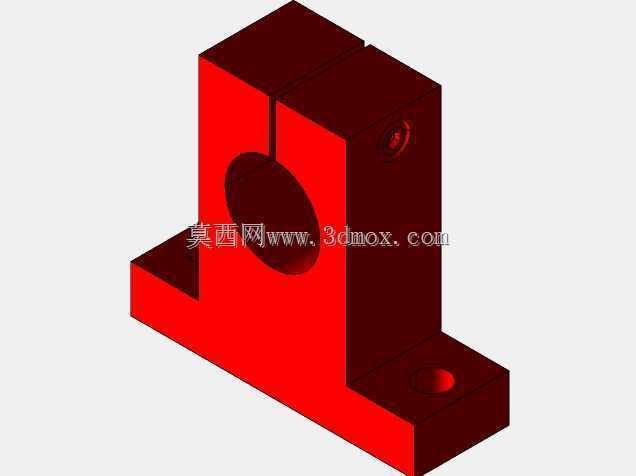

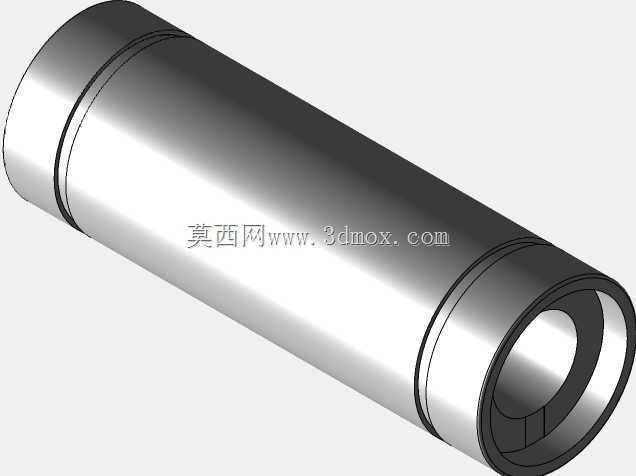

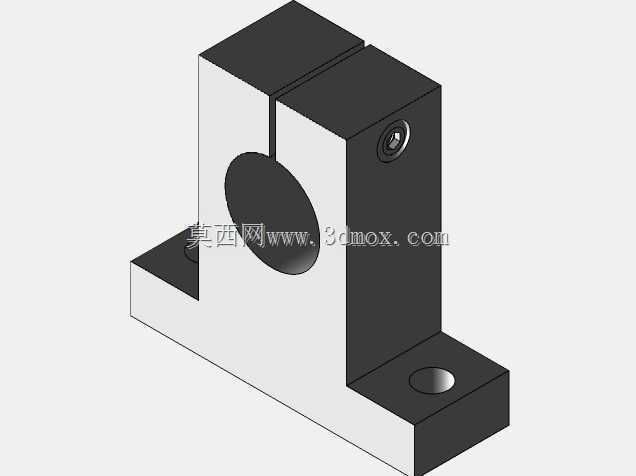

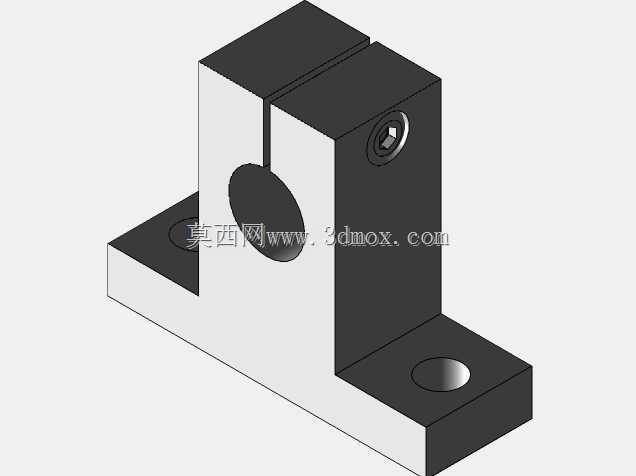

　　从实际安装适配的角度看，这款电机采用NEMA23标准的方形安装法兰，法兰端面上的四个安装孔呈对称分布，孔位间距严格匹配市面主流木工CNC滑台的安装基准，安装时不需要额外加工转接板就能直接固定在滑台的电机安装座上，输出轴采用单出轴D型切边设计，和同步带轮、联轴器的配合面可以实现无间隙周向固定，避免木工加工过程中因木屑粉尘进入配合间隙导致的传动打滑问题，电机尾部引出的多芯动力线采用耐油耐弯折的护套材质，能够适应木工车间多木屑、少量切削液飞溅的复杂工况，长时间往复移动也不会出现线芯断裂的问题。

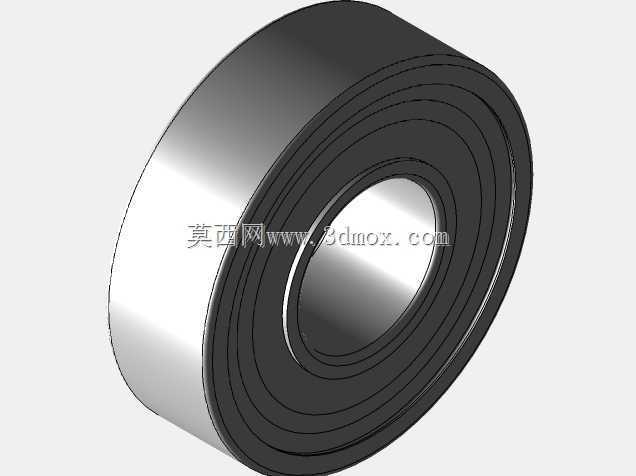

　　设计这款电机的三维结构时，首先要考虑木工设备的实际负载特性：木工加工时刀具切削木材的负载波动比金属加工大很多，尤其是遇到硬木节疤的时候瞬时负载会突增，因此机壳部分采用拉伸钢壳搭配端盖压铸铝的结构，既保证整体结构的刚性，又能控制电机自身重量，不会给Z轴升降带来额外的负载负担；定子和转子的间隙控制在均匀的0.2mm范围内，保证输出扭矩的平稳性，避免低速运行时出现明显的顿挫感，影响木工雕刻表面的光洁度。端盖部分的轴承室采用同轴度0.02mm以内的加工精度设计，搭配深沟球轴承支撑输出轴，径向跳动量控制在0.01mm以内，保证长时间往复运行后轴端不会出现偏摆，延长刀具的使用寿命。

　　安装边界方面，这款电机的方形机座边长为57mm，机身总长度根据扭矩等级适配木工设备不同轴的需求，X、Y轴进给因为需要带动整个横梁或者龙门移动，选用机身较长的高扭矩版本，Z轴因为只需要带动主轴上下移动，选用机身较短的版本即可，输出轴的伸出长度控制在20mm左右，既保证和联轴器的配合长度足够传递扭矩，又不会因为轴伸过长导致刚性不足。电机的安装面和滑台安装座之间需要加装0.5mm厚的绝缘减震垫，一方面可以吸收电机运行时的高频振动，避免振动传递到床身导致加工表面出现振纹，另一方面也能阻断电机和床身之间的电流通路，避免电控系统出现干扰脉冲导致的走位偏差。

　　实际使用过程中，这类电机的运行转速通常设置在每分钟300转到600转之间，匹配木工加工常用的进给速度，既保证加工效率，又能避免转速过高导致的扭矩下降问题。机壳表面的散热筋结构设计成轴向排布，运行时带动周围空气沿着机壳表面流动，带走定子绕组产生的热量，即使在木工车间夏季高温环境下连续8小时运行，电机外壳温度也能控制在合理范围内，不会出现过热退磁的问题。出线端的护套和机壳之间采用密封胶圈固定，能够阻挡粒径1mm以上的木屑进入电机内部，减少日常维护的清理频率，适配木工车间粉尘较大的作业环境。
