DIY3D打印外转子无刷直流电机结构

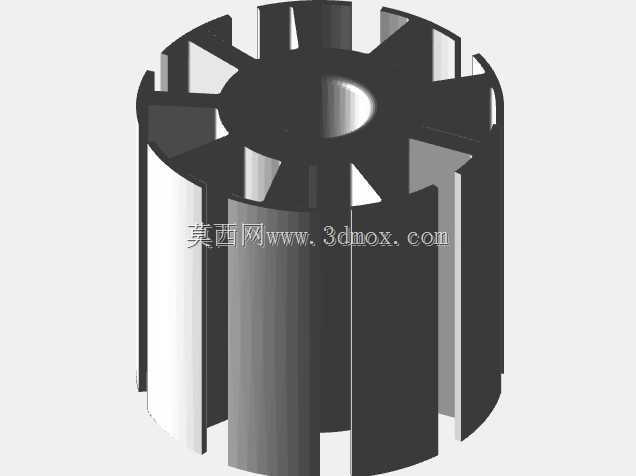

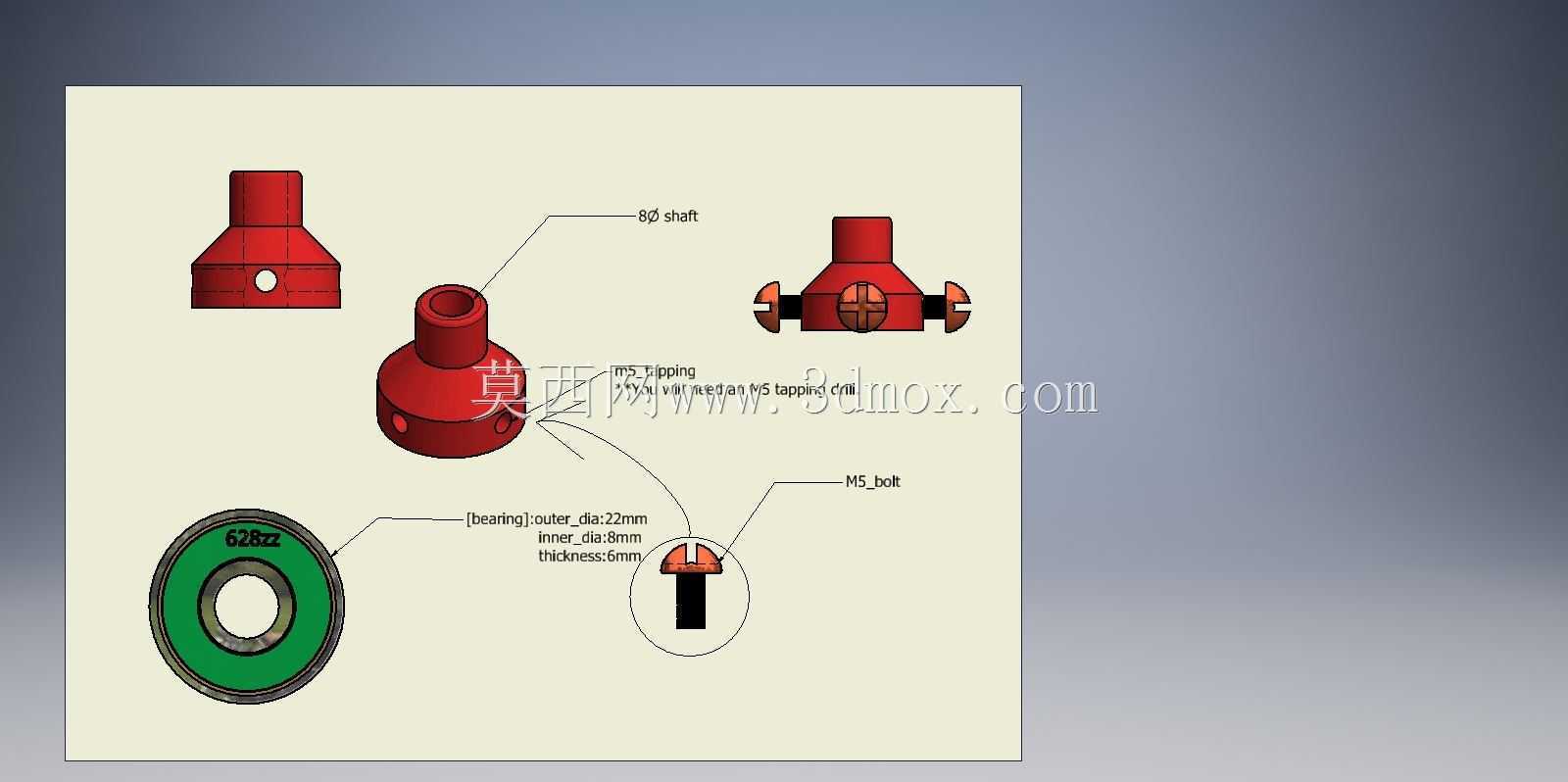

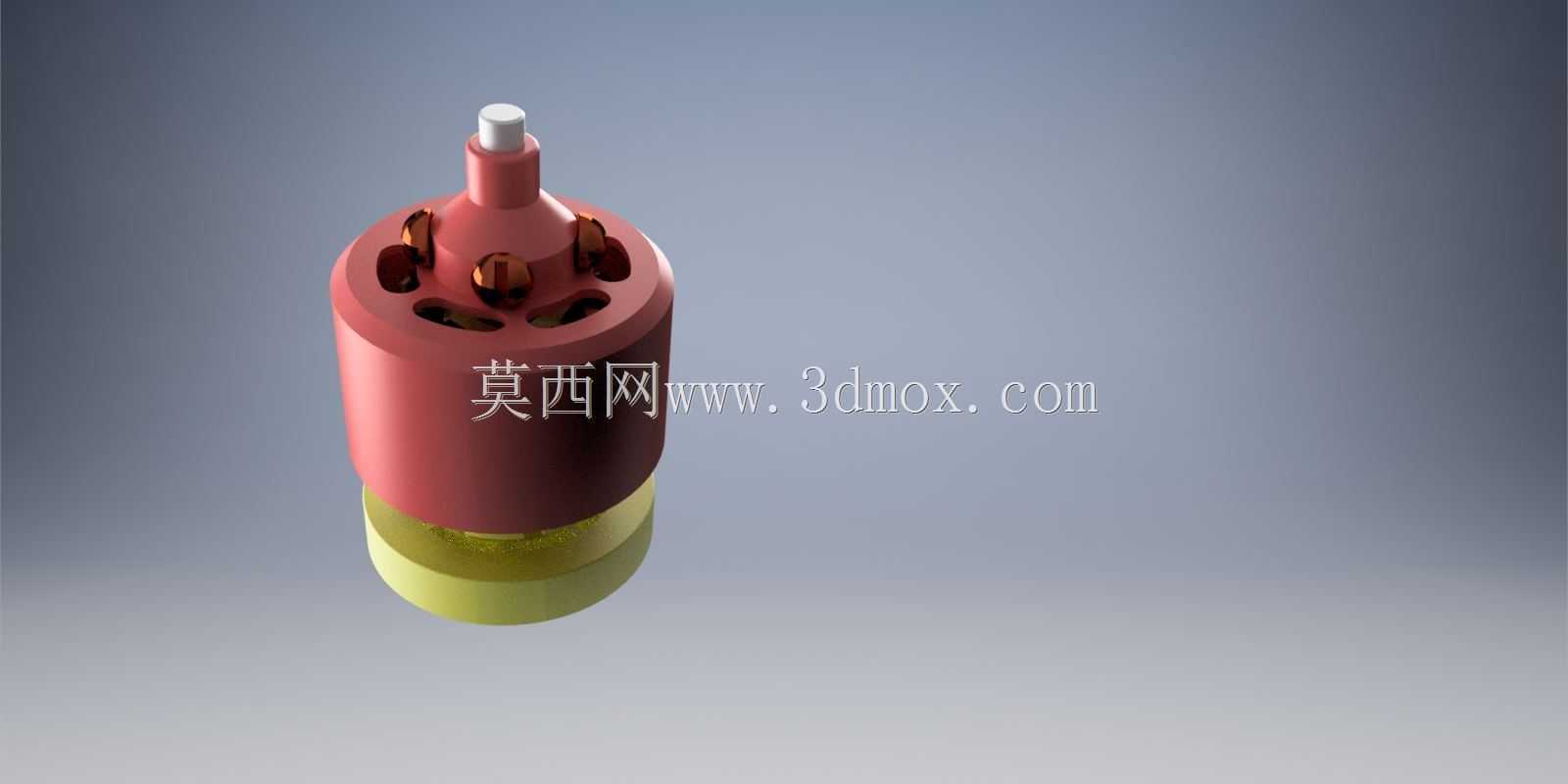

　　外转子无刷直流电机的结构特性，决定了它在低转速大扭矩输出场景下的天然优势，这类结构将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，转动惯量相比同功率内转子结构更大，运行时的转速稳定性更强，省去了传统内转子电机搭配减速箱的传动损耗，在小型航模、桌面级动力装置、小型教具开发场景中应用十分广泛。这款采用3D打印工艺制作的外转子无刷直流电机，在结构设计上优先考虑了DIY制作的可实现性，所有非电磁功能的结构件都可以通过桌面级FDM3D打印机完成加工，不需要复杂的机加工工序，普通爱好者也能完成整机组装。从结构布局来看，电机的定子部分采用中心固定方式，中心轴选用直径4mm的标准轴承钢光轴，搭配两个内径4mm的深沟球轴承作为旋转支撑，

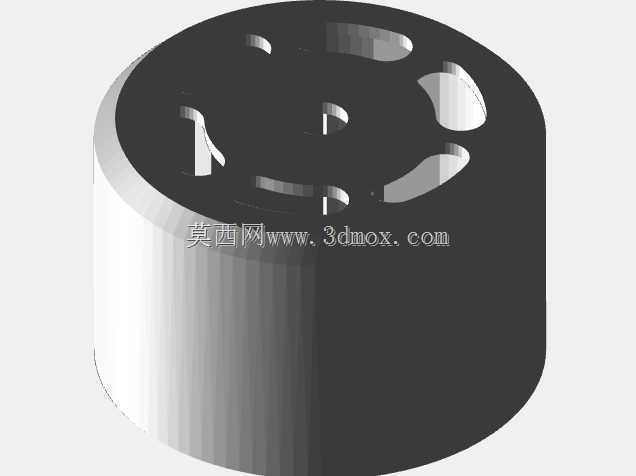

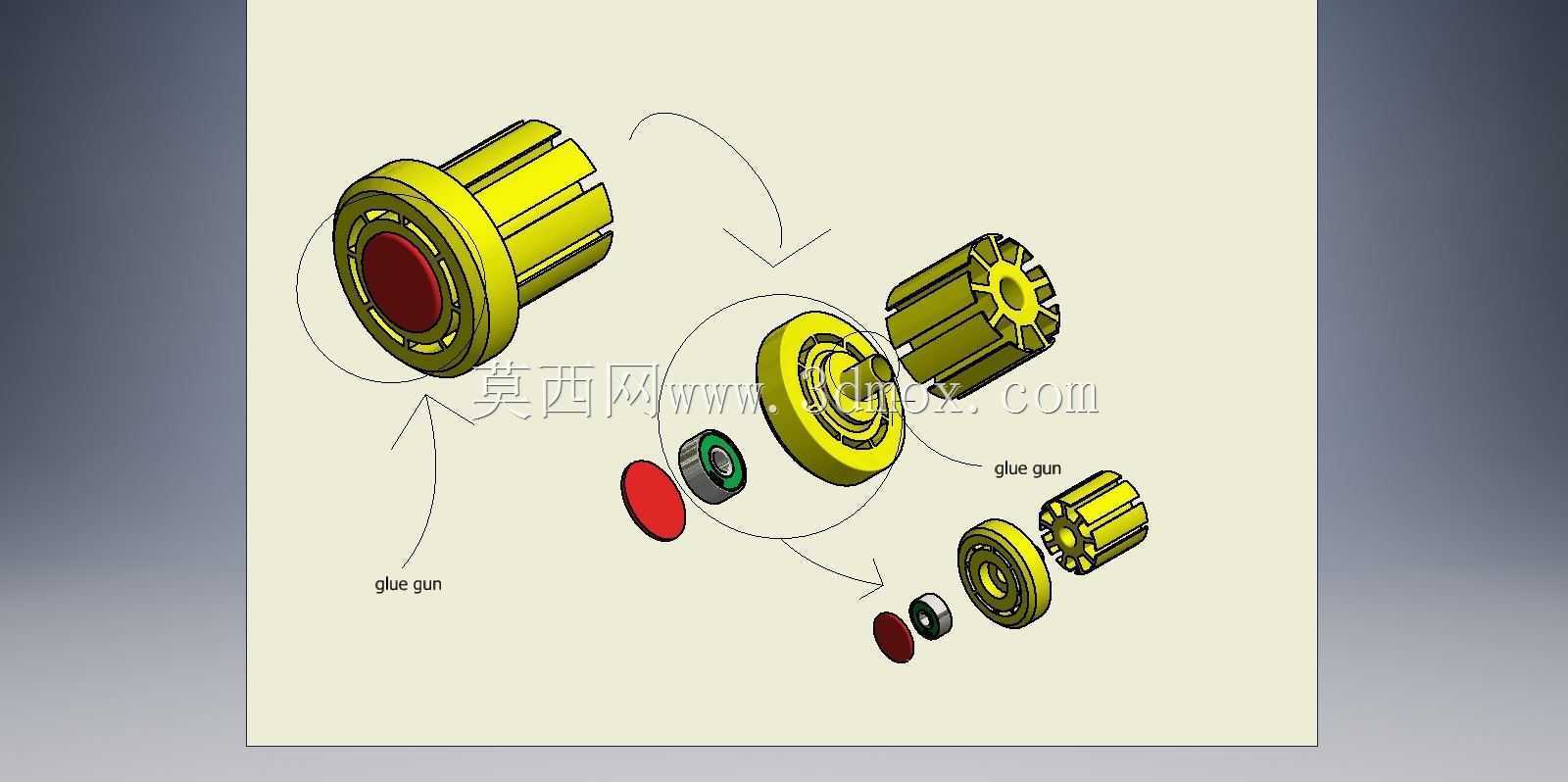

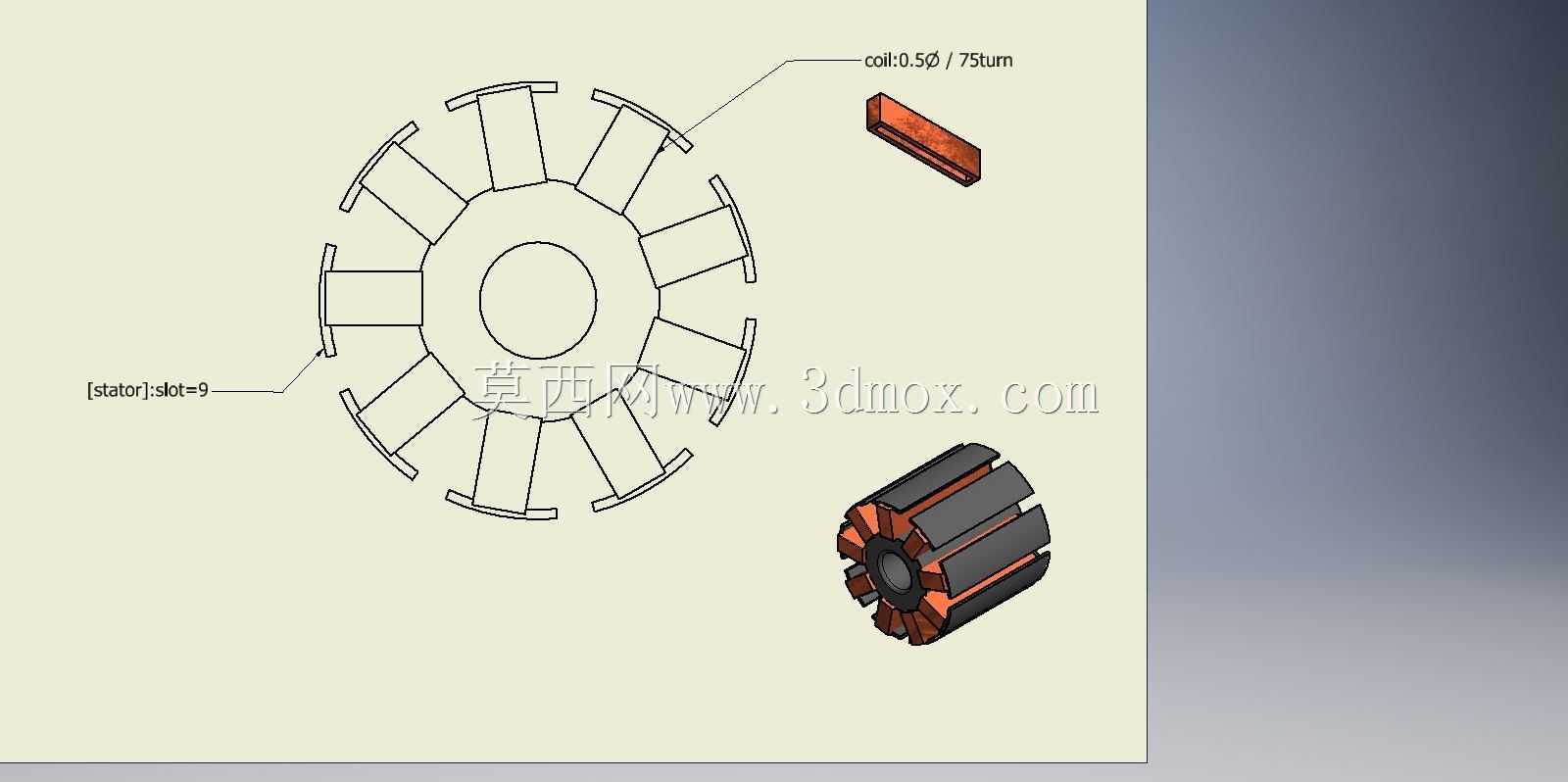

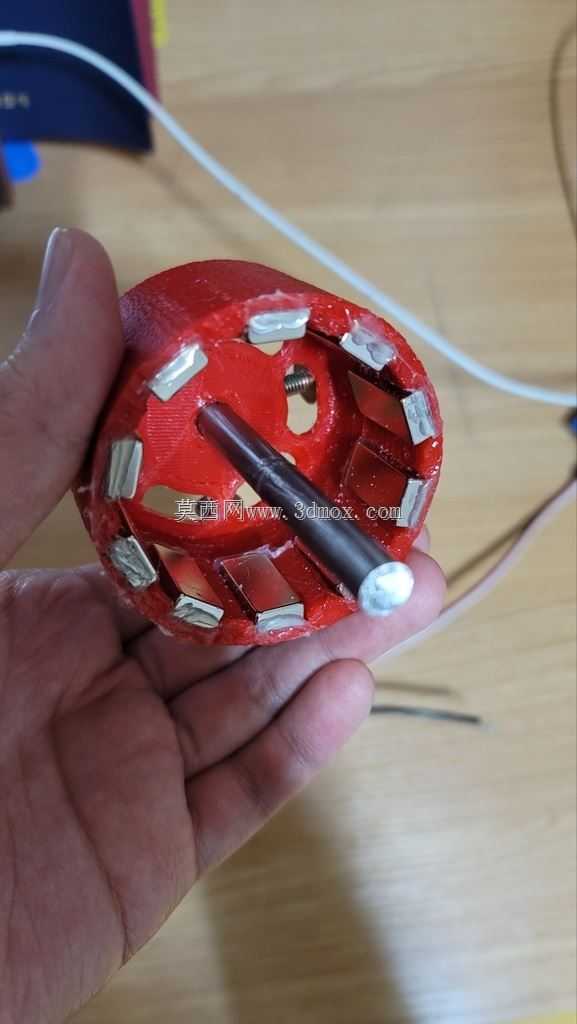

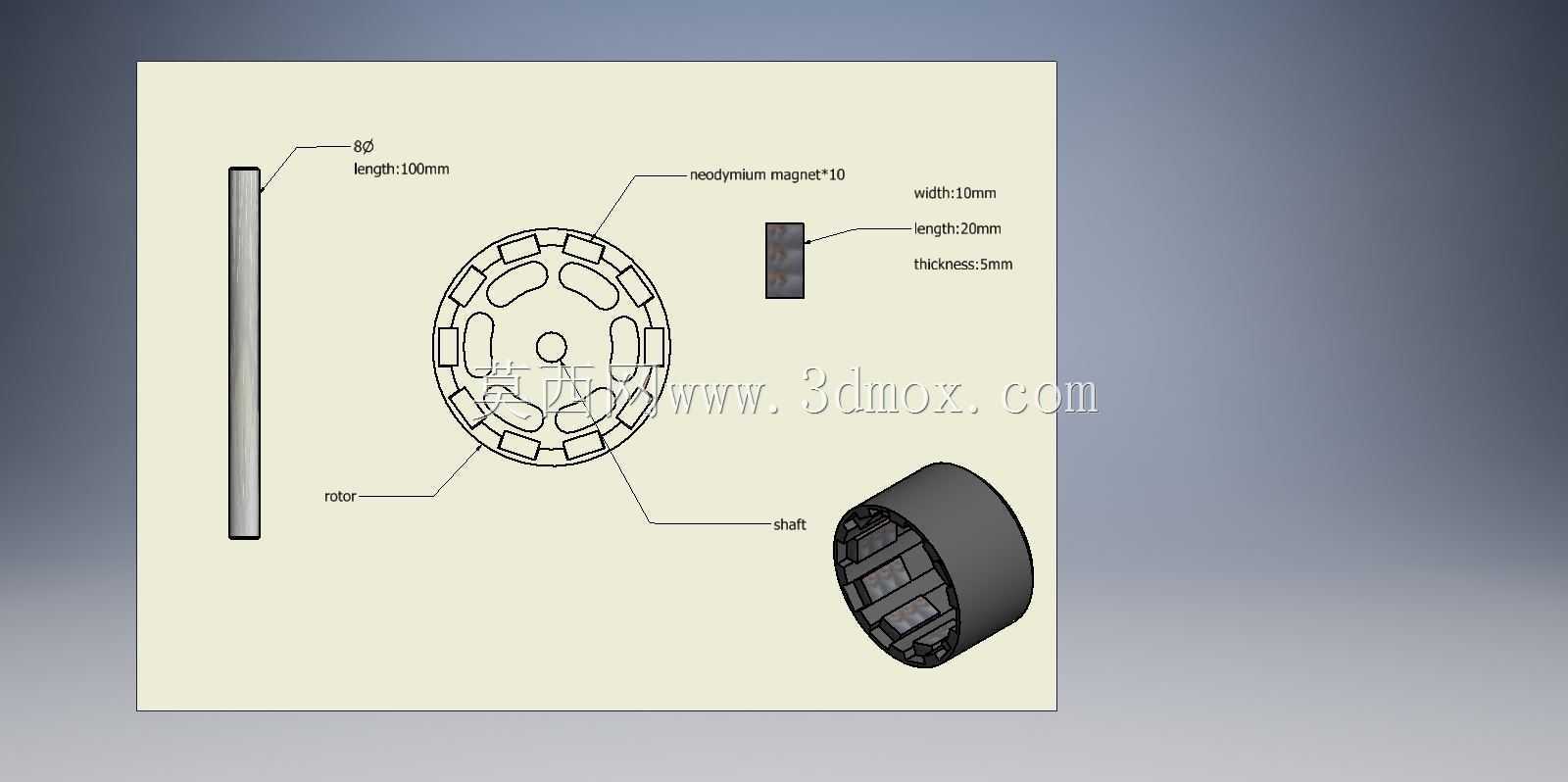

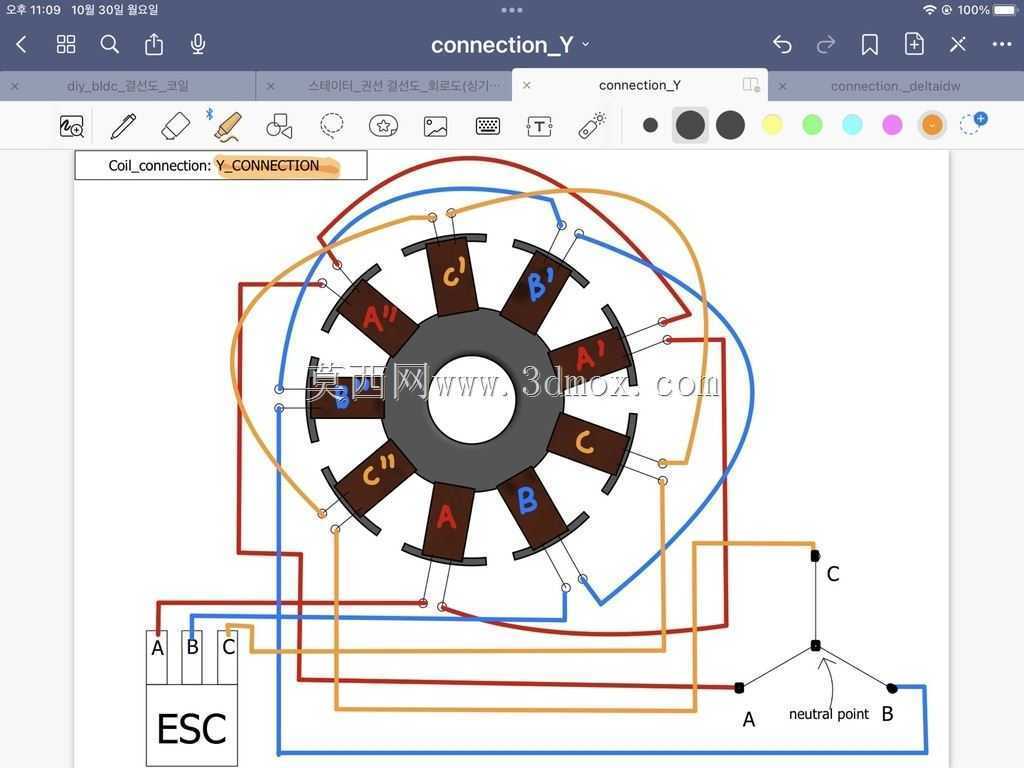

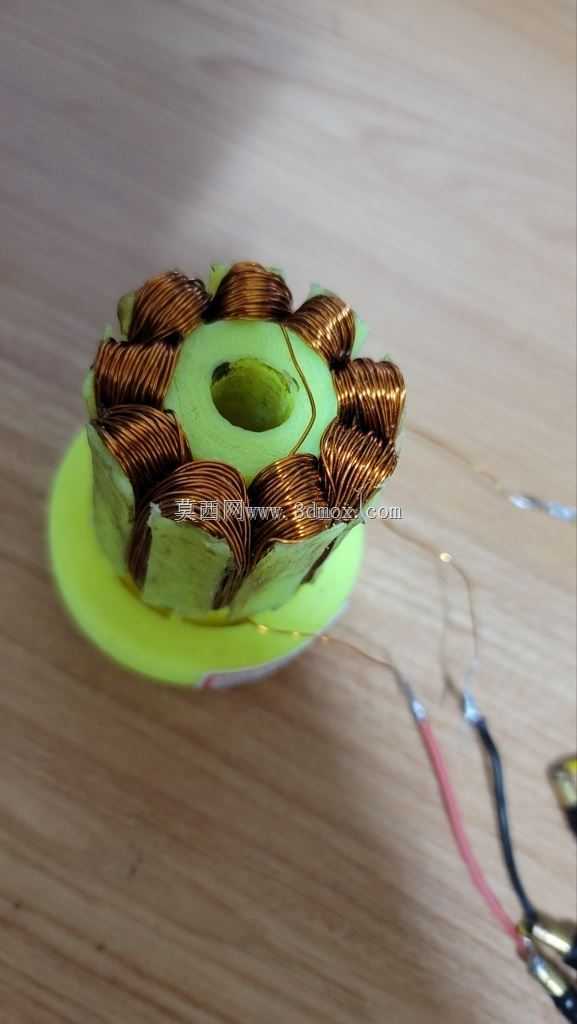

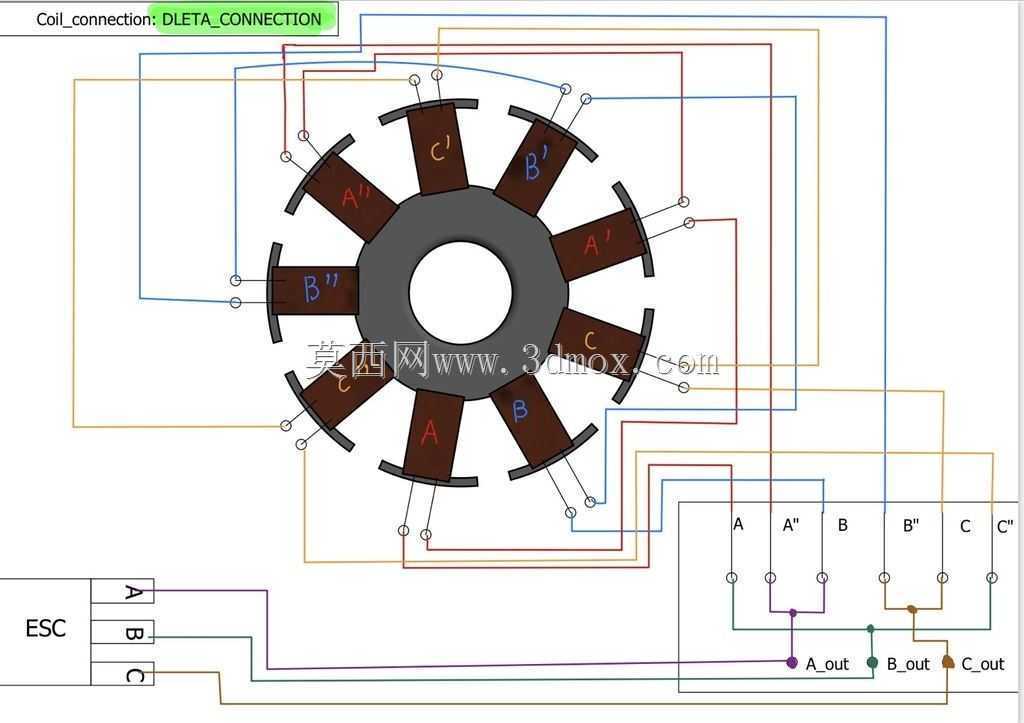

　　轴承分别嵌装在端盖和基座的轴承安装位内，安装位的公差设计预留了0.1mm的过盈量，打印完成后仅需要简单打磨就能完成轴承压装，不需要额外的粘接剂辅助固定。绕组部分采用0.5mm线径的漆包线，绕制匝数为75匝，星形接法连接，每相绕组的直流电阻控制在合理区间，适配常规的无刷电调驱动，不需要定制专用驱动板。外转子的外壳采用耐高温PLA或者PETG材料打印，内壁均匀分布10个钕磁铁安装槽，磁铁采用N35牌号的弧形钕铁硼磁钢，安装时按照N-S极交替排列，磁钢和安装槽之间采用小间隙配合，装配时可以用少量厌氧胶辅助固定，避免高速旋转时磁钢受离心力脱落。电机的出线端设计在基座的侧方，预留了三相线的走线槽，槽位尺寸兼容常规的18AWG硅胶线，

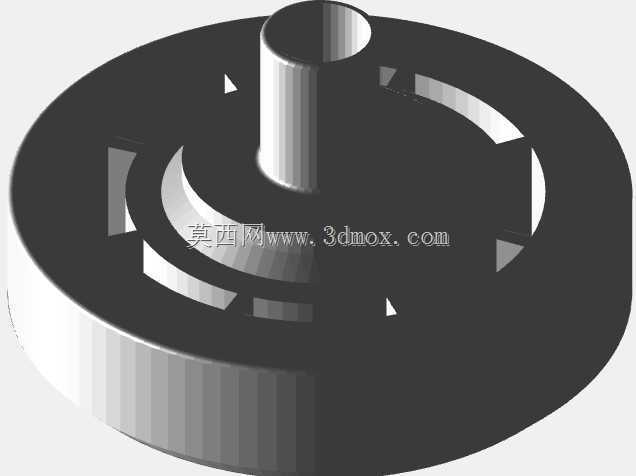

　　走线完成后可以用热熔胶或者硅橡胶做密封固定，避免线材随转子转动被卷入。在安装边界设计上，电机的基座底部预留了四个M3螺丝的安装孔位，孔位呈矩形分布，横向和纵向的孔距分别为30mm和20mm，可以直接固定在标准的铝型材支架或者3D打印的设备机架上，不需要额外设计转接件。端盖部分设计了均匀分布的散热格栅，电机运行时绕组产生的热量可以通过格栅自然对流散出，在持续输出功率不超过50W的工况下，绕组温升可以控制在30K以内，满足长时间连续运行的要求。实际应用中，这类自制外转子无刷电机可以作为小型无人机的动力单元，搭配合适尺寸的螺旋桨可以提供足够的起飞拉力，也可以作为小型传送带、桌面旋转台的驱动源，通过调整绕组匝数和磁钢数量，还可以灵活调整电机的KV值，适配不同的转速和扭矩需求。设计过程中需要重点关注气隙的均匀性，定子铁芯和外转子磁钢之间的单边气隙控制在0.3-0.5mm之间，气隙过大会导致电机效率下降、空载电流升高，气隙过小则容易出现转子扫膛的问题，3D打印件的形变控制是保证气隙均匀的关键，打印时需要选择合适的填充率和打印温度，避免打印完成后外壳出现椭圆变形。轴承的选型上优先选用带防尘盖的微型深沟球轴承，既可以降低旋转阻力，也能避免外界灰尘进入轴承滚道影响使用寿命，中心轴的同轴度需要严格控制，两个轴承安装位的同轴度公差要控制在0.05mm以内，否则会出现转动卡滞、运行噪音大的问题。绕组绕制过程中要注意每相绕组的匝数一致，

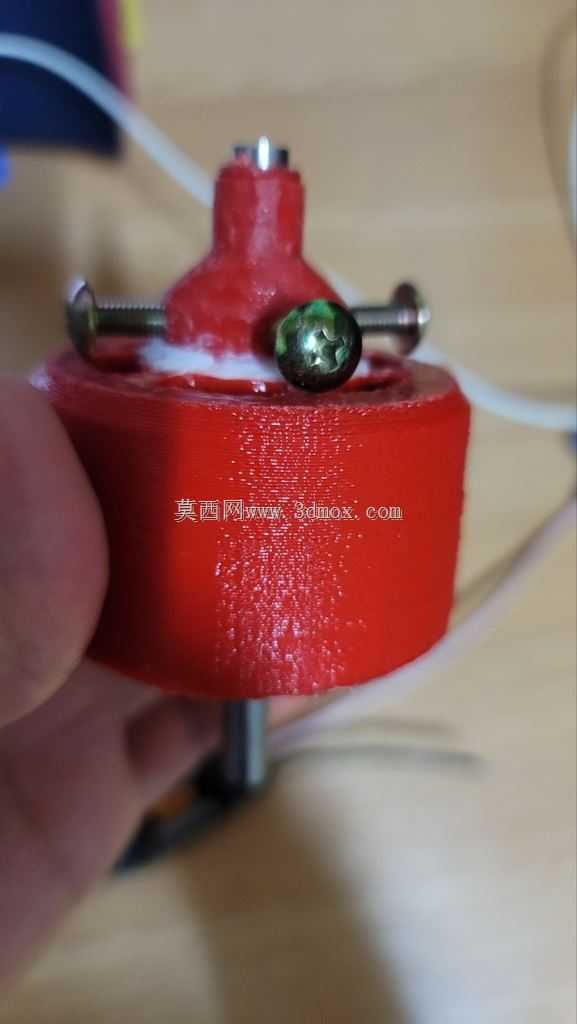

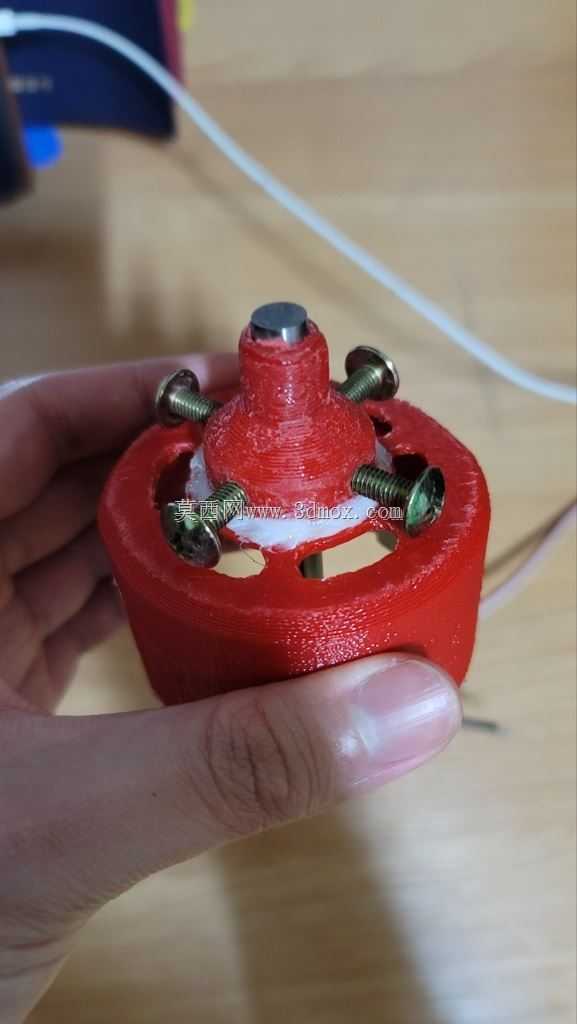

　　避免出现三相电阻不平衡导致的电机抖动，绕线完成后需要做绝缘浸漆处理，哪怕是DIY制作的结构，浸漆也可以有效固定绕组线圈，避免电机运行时线圈受电磁力震动出现绝缘漆破损短路的问题。磁钢安装时要做好极性标记，一旦出现极性装反的情况，会导致电机无法正常启动，甚至出现驱动板烧毁的问题，装配完成后可以先用手转动转子，感受转动过程中是否有卡顿或者磁力不均匀的位置，确认转动顺畅后再通电测试。这类3D打印制作的外转子无刷电机，虽然在功率密度和使用寿命上无法和工业级量产电机相比，但是在DIY创作、教学演示、小型原型机开发场景中有着极高的灵活性，设计者可以根据实际的安装空间和动力需求，随时调整电机的直径、高度、绕组参数，不需要开模就能快速完成结构迭代，非常适合个人创作者和小型开发团队做原理验证使用。在结构细节上，电机的转子外壳和端盖之间采用卡扣式连接，不需要额外的螺丝固定，装配和拆解都十分方便，后期维护更换磁钢或者调整绕组时不需要破坏结构件，卡扣的配合公差设计为0.2mm，既可以保证连接的可靠性，也不会出现拆装困难的问题。基座部分设计了加强筋结构，在不增加整体重量的前提下提升了基座的结构强度，避免安装锁紧螺丝时基座出现开裂变形，加强筋的厚度设置为2mm，和基座壁厚保持一致，打印时不会出现应力集中的问题。
