多旋翼无人机外转子无刷动力电机结构

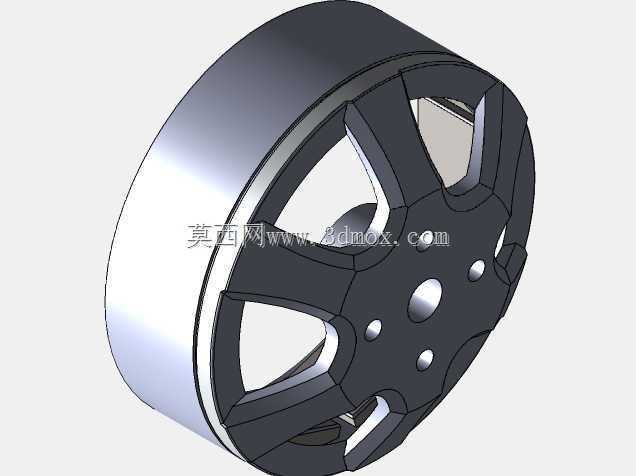

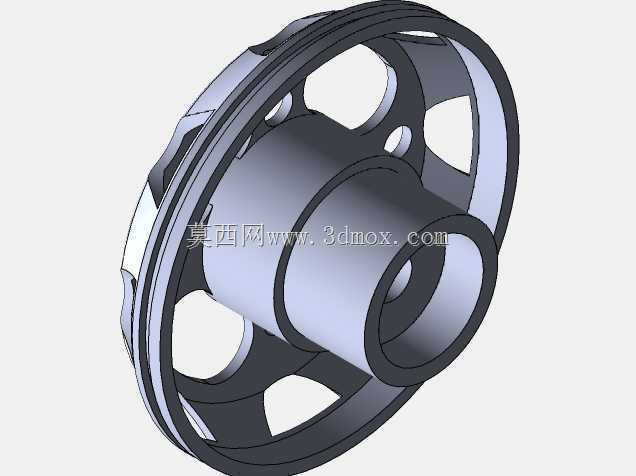

　　这款外转子结构的无刷动力部件，主要适配多旋翼类低空飞行器的动力输出需求，在航拍测绘、农林植保、电力巡检类无人机的动力系统中作为核心执行部件使用，区别于普通有刷动力部件，其无机械换向结构的设计能大幅降低高速运转下的磨损损耗，适配飞行器长时间悬停、大机动变距的工况要求。从结构设计逻辑来看，采用外转子壳体直接集成磁钢的布局，转子外壳同时承担螺旋桨安装基座的功能，省去了额外的传动连接结构，能有效降低动力输出端的同轴度误差，运转时的动平衡表现更稳定，定子绕组固定在中心基座上，出线端直接对接电调信号与供电线路，接线端预留的安装间隙能适配不同线径的硅胶动力线，避免大电流工况下的线体弯折疲劳。安装边界方面，中心基座预留的四个通孔采用等距圆周布局，

　　孔位公差控制在0.02mm范围内，可直接适配市面上主流的多旋翼机架电机安装座，安装面做了平面度处理，锁紧后不会出现安装应力导致的定子偏斜问题，转子外壳的上端面预留了螺旋桨安装的定位槽，能匹配不同孔距的折叠桨、自锁桨安装需求，轴向总长度控制在紧凑范围内，不会与机架上的电调、飞控安装位产生空间干涉。实际使用场景中，这类动力部件需要持续输出稳定扭矩带动螺旋桨产生升力，定子绕组的排布采用集中式绕法，能在低转速区间输出足够的扭矩，配合电调的正弦波驱动方案，运转时的电磁噪音更低，震动幅值控制在极小范围内，不会对机身上搭载的精密测绘传感器、航拍云台造成震动干扰。转子外壳的散热结构做了针对性优化，

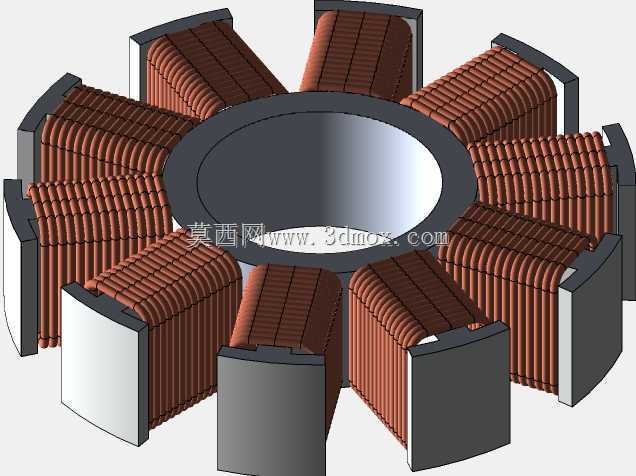

　　外壳侧面预留的通风槽能在螺旋桨转动产生的下行气流作用下，快速带走绕组工作产生的热量，避免长时间大拉力输出时出现绕组过热退磁的问题，磁钢采用表贴式固定工艺，表面做了氧化防护处理，能适应高湿度、多粉尘的户外作业环境，不会因为外界环境侵蚀导致磁钢脱落、锈蚀。从结构建模的细节来看，定子的硅钢片叠压结构做了分层还原，绕组的走线槽、绝缘骨架的卡位结构都做了1:1的结构复刻，转子端的轴承安装位做了公差配合的细节还原，能清晰看到轴承与转子轴、中心基座的配合关系，对于做无人机动力系统匹配、机架结构设计的从业者来说，可直接参考该模型的安装尺寸做机架安装位的适配设计，也可基于该结构做不同KV值、不同拉力等级的同类型动力部件的改型设计，

　　在做动力系统震动仿真、散热仿真时，该模型的结构细节也能提供足够的参考依据，避免简化模型导致的仿真结果偏差。日常选型过程中，这类外转子无刷动力部件的安装尺寸直接决定了机架的机臂管径、安装座厚度设计，模型中还原的出线方向、锁紧螺母的安装空间，也能帮助结构设计者提前规划机臂内部的走线空间，避免实际装机时出现线体挤压、螺母锁紧工具无操作空间的问题，转子外壳的最大外径尺寸也能给螺旋桨的选型提供参考，避免桨叶转动时与机臂结构产生擦碰。
