两件式Combi梯子稳定器塑料导轨结构

　　这款塑料导轨是配套Combi系列家用梯稳定器使用的配套结构件，核心作用是为梯子的横向稳定支撑组件提供滑动导向与安装限位，解决原有梯具缺失稳定器连接部件后，梯脚横向支撑无法固定、使用时易出现侧滑偏移的问题。日常家用梯在非平整地面、瓷砖或打蜡地板这类低摩擦系数场景使用时，梯脚向外滑移是引发坠落事故的核心诱因，稳定器通过横向延展支撑跨度降低重心偏移风险，而这款导轨正是稳定器与梯身主结构连接的核心承载导向件，既要保证稳定器支臂抽拉滑动时的顺畅度，也要在支臂展开到工作位置后提供足够的卡持限位力，避免使用过程中支臂意外回缩。

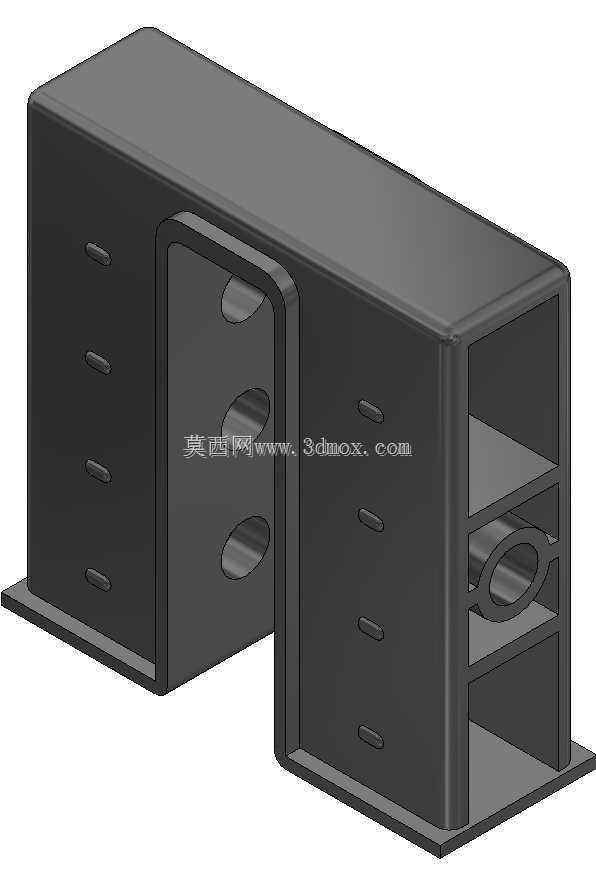

　　从结构设计来看，整体采用对称式双仓腔体布局，主体为长方体中空结构，中间设置带三个椭圆定位孔的分隔挡板，两侧仓体分别对应稳定器左右支臂的滑动通道，仓体内壁等距排布四组内凹的导向凸筋，凸筋高度控制在1.2mm，既减少支臂滑动时的接触面积降低摩擦阻力，也能在注塑生产时减少壁厚不均引发的缩痕问题，同时凸筋的排布位置刚好对应支臂上的弹性卡扣行程，当支臂抽拉到完全展开、完全收纳两个极限位置时，弹性卡扣会卡入对应位置的凸筋间隙，实现位置锁定。底部带有外翻的安装法兰边，法兰边宽度为8mm，上面预留两组沉头安装孔，可通过自攻螺丝直接固定在梯身的铝合金型材侧壁上，安装时不需要对原有梯身做额外的打孔改造，法兰边与主体连接处做了R2的圆角过渡，避免应力集中导致安装后受力开裂。

　　设计过程中首先参考了原有梯身的安装边界，梯身侧梁的可用安装宽度为62mm，因此导轨主体宽度控制在60mm，预留1mm的安装调整间隙，总长度设置为128mm，保证支臂完全收纳时不会突出导轨端部，完全展开时支臂与导轨的配合长度不小于40mm，满足侧向受力时的抗弯折要求。壁厚统一设置为2.5mm，适配常用的PLA、PETG等FDM3D打印材料的成型要求，打印时不需要添加支撑结构，所有边角都做了最小R0.8的倒角，既避免打印时出现尖角翘边，也能消除使用过程中的锐边划伤风险。中间分隔挡板上的三个椭圆孔，一方面是减少打印材料的用量，另一方面是作为支臂滑动时的可视窗口，安装调试时可以直接观察支臂在导轨内部的位置，判断卡扣是否完全卡入定位点。

　　实际使用场景中，这款导轨除了适配缺失配件的旧梯修复，也可以用于自制梯具的稳定器改装，安装时只需要将导轨法兰边贴紧梯身侧梁的预设位置，拧入四颗M4的自攻螺丝即可完成固定，支臂插入导轨仓体后，抽拉力度控制在15-20N，既不会因为过松导致支臂自行滑动，也不会因为抽拉阻力过大影响正常操作。在受力性能上，单组导轨配合支臂可以承受不小于800N的横向侧向力，满足家用梯150kg额定载荷下的稳定支撑要求，塑料材质本身的自润滑特性可以保证长期抽拉使用不需要额外添加润滑脂，也不会出现金属导轨常见的锈蚀、氧化卡滞问题，适配室内、阳台、普通户外庭院等多种家用梯使用场景，在潮湿的卫浴空间、多粉尘的储物间环境下也能保持稳定的滑动性能。
