夹装式铰接连接机械构件结构设计

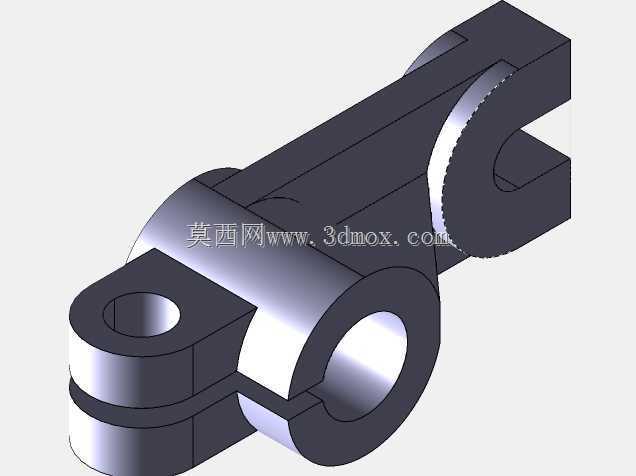

　　这类夹装式铰接构件在工业传动、工装夹具、自动化输送线的铰接工位应用十分广泛，日常在生产线的摆臂连接位、工装夹具的开合铰接端、输送设备的可调支撑段都能见到同结构原理的零件，核心作用是实现两个部件之间的可控角度转动，同时依靠夹装结构实现无额外焊接、粘接的快速装配，降低现场安装的调整难度。从结构功能来看，构件主体采用一体化的块式设计，一端设置带开口缝的夹装圆孔，孔壁的开口缝贯穿整个安装段的壁厚，装配时将对应直径的圆轴穿入孔内，通过锁紧开口缝两侧的紧固螺栓，就能让孔壁产生均匀的弹性形变，抱紧穿入的圆轴，实现与轴件的无键固定，这种固定方式相比键连接，不需要在轴件上额外加工键槽，不会削弱轴的整体强度，同时可以在轴的任意轴向位置完成锁紧固定，

　　调整安装位置时只需要松脱紧固螺栓即可滑动调整，适配需要频繁调整铰接位置的设备工位。构件的另一端设计为叉型铰接端，叉口内侧预留了标准的铰接销安装空间，叉口的两个侧壁加工有同轴的销孔，装配时将需要联动的摆臂、连杆端头插入叉口间隙内，穿入铰接销就能实现两个部件之间的铰接转动，叉口的开口宽度经过公差匹配，既可以保证联动部件端头的顺利装入，又能控制铰接转动时的侧向窜动量，避免转动过程中出现卡滞、偏磨的问题。设计过程中需要重点把控几个核心尺寸边界，首先是夹装孔的内径公差，需要根据适配轴径的公差带选择H7级的配合精度，保证锁紧前轴件可以顺利穿入，锁紧后能产生足够的抱紧摩擦力矩，避免设备运行过程中出现相对转动；其次是夹装段的开口缝宽度，

　　一般控制在2-3mm，缝宽过大会导致锁紧时孔壁形变量不足，抱紧力达不到设计要求，缝宽过小则会导致螺栓锁紧时孔壁形变应力集中，长期交变载荷下容易在开口缝根部产生疲劳裂纹。夹装段的壁厚设计也需要经过强度校核，壁厚过薄会导致锁紧时孔壁过度形变，甚至出现塑性变形无法恢复抱紧力，壁厚过厚则会导致需要的锁紧螺栓扭矩过大，现场装配时操作难度提升，同时会增加整个构件的整体重量，提升运动副的转动惯量，在高速摆动的工位会增加驱动端的负载。铰接端的销孔位置需要与夹装孔的中心距严格控制公差，中心距的尺寸偏差会直接影响联动机构的运动轨迹精度，在多连杆联动的设备中，中心距偏差超过0.1mm就可能导致整个机构出现运动卡滞、定位精度超差的问题。叉口的两个侧壁需要保证足够的结构刚度，销孔位置的壁厚要能承受铰接转动时的径向载荷，避免长期受载后销孔出现椭圆变形，导致铰接间隙变大，设备运行时产生异响和定位误差。构件的整体外形做了多处圆角过渡处理，所有的棱边都加工了C1的倒角，既可以避免装配时锐边划伤操作人员，也能降低应力集中系数，提升构件在交变载荷下的疲劳寿命。夹装孔和铰接销孔的内壁都需要做表面粗糙度处理，一般控制在Ra1.6以内，降低铰接转动时的摩擦阻力，减少长期转动带来的磨损量，延长构件的维护周期。在实际选型应用时，需要根据设备的最大摆动力矩核算夹装孔的抱紧力矩，保证抱紧力矩是最大工作力矩的1.5倍以上，避免重载工况下出现夹装打滑的问题；

　　同时要根据铰接端的最大径向载荷核算销孔的挤压强度，选择合适的销孔直径和侧壁厚度，避免过载情况下销孔被压溃。这类构件相比传统的焊接式铰接座，不需要现场焊接作业，安装调整灵活，后期维护更换时只需要松脱螺栓即可完成拆卸，不需要拆解周边的关联部件，在模块化设计的自动化设备、柔性生产线中应用占比正在逐年提升，尤其是在需要频繁调整工位布局的生产场景中，这种可调式的夹装铰接构件可以大幅缩短产线调整的停机时间，降低设备改造的人工成本。建模过程中需要重点还原开口缝的结构细节，以及夹装孔、销孔的同轴度公差要求，装配验证时需要模拟螺栓锁紧后的孔壁形变，确认抱紧状态下孔与轴的接触面积达到80%以上，避免局部接触导致的应力集中和磨损不均问题。
