智能手表硅胶表带表壳一体化结构设计

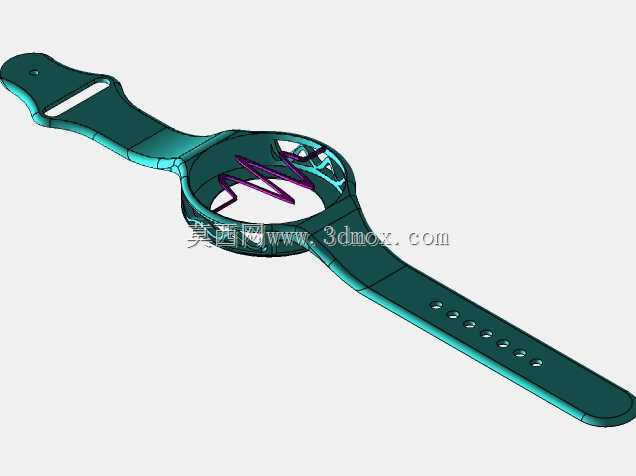

　　日常做消费电子穿戴类结构设计时，这类一体化表带表壳的结构方案是很常见的选型方向，先从实际应用场景说起，这类结构主要适配圆形表盘的入门级智能运动腕表，面向日常通勤、轻量运动场景的穿戴需求，不需要额外的金属表耳连接件，表带与表壳主体做一体化衔接，能减少装配环节的零件数量，降低供应链的组装公差累积。从实际用途来看，这套结构直接承担腕表的佩戴固定、表盘承载、运动防护三个核心作用，表带部分直接贴合用户腕部，表壳的环形腔体用来嵌入圆形的显示模组、主板与电池组件，一体化的衔接结构能避免传统分体式表耳在剧烈运动时出现的连接松脱、表带销钉脱落的问题，尤其适配跑步、健身这类腕部活动幅度较大的使用场景。再说到功能特性，表带部分做了多档位的调节孔设计，

　　孔位沿表带长轴均匀排布，能覆盖不同粗细的腕部围度，表带末端做了斜切收窄处理，穿过表扣环时不会出现卡滞，表壳的环形侧壁做了均匀的壁厚过渡，既保证了嵌入电子元件后的结构强度，又不会因为壁厚过大增加整体重量，表壳内侧的限位筋结构是设计时的重点，刚好卡住圆形表盘的外圈台阶，不需要额外打胶就能实现初步的定位，后续组装时只需要在接缝处做一圈防水点胶，就能满足日常洗手、出汗场景下的基础防水要求。设计思路上，这套结构没有采用传统的金属表耳加生耳连接表带的方案，而是把表壳的两端直接延伸出表带连接段，和软胶表带做一体成型，这样做的好处首先是消除了生耳这个易损件，很多低价智能腕表的售后问题都出在生耳断裂、表耳开裂上，一体化结构直接去掉了这个故障点；

　　其次是软胶材质的延伸段能自然贴合腕部的弧度，不需要额外做表带的弯折预变形，佩戴时的贴合度比分体式结构更好，不会出现表壳翘边、硌手腕的问题。外形尺寸与安装边界方面，表壳的环形内腔直径是按照通用1.28英寸圆形显示屏的外径做的匹配，内腔深度刚好容纳叠层放置的电池、主板与显示屏组件，整体表壳的外沿做了R角过渡，不会刮蹭衣物；表带的总长度按照成人平均腕围做设计，短端带固定扣位，长端排布调节孔，调节孔的间距控制在8mm，每一档的调节幅度不会过大，能适配更精细的腕围贴合需求；安装边界上，这套结构的整体最大宽度出现在表壳位置，表带从表壳两端向外逐渐收窄，佩戴时表壳底部完全贴合腕骨上方的平坦区域，不会因为宽度过大卡到腕部两侧的尺骨与桡骨，

　　表带的厚度从连接段到末端做渐变减薄，末端厚度更薄，穿过表扣时更顺畅，连接段厚度更大，保证和表壳衔接位置的抗撕裂强度，避免长期弯折后出现连接位置断裂的问题。另外在结构细节上，表壳上端的开槽是为了预留按键或者传感器的出线位置，内侧的加强筋既做了电子元件的限位，又能提升表壳整体的抗挤压强度，就算日常佩戴时不小心磕碰到桌面、墙面，筋位结构能分散冲击力，不会直接挤压到内部的显示屏幕造成碎裂；表带的调节孔做了沉孔处理，扣钉插入后不会突出表带表面，避免佩戴时扣钉刮蹭皮肤或者勾到衣物纤维，表带表面做了细微的防滑纹理处理，出汗时也不会因为皮肤和表带之间打滑造成腕表转动偏移。这类一体化结构在量产时一般采用液态硅胶注塑或者TPE包胶成型，模具结构相对简单，不需要额外的嵌件植入工序，生产效率比传统分体式表耳结构更高，单件的生产成本也能控制在更低的区间，很适合入门级智能穿戴产品的批量生产需求。做结构校核的时候要重点关注表壳和表带衔接位置的弯折疲劳寿命，这个位置是长期佩戴时反复弯折的应力集中点，设计时做了圆弧过渡，没有直角尖角，能大幅降低应力集中系数，保证上万次弯折后不会出现开裂问题；表壳的环形侧壁壁厚均匀，避免注塑成型时出现缩痕、气泡这类外观缺陷，同时也能保证各个位置的结构强度一致，不会出现局部壁厚过薄容易碎裂的问题。
