集成激光加工功能的铝型材机架路由切割设备

　　这套集成激光加工与路由切割功能的设备框架，采用工业铝型材搭建主体承载结构，最初的设计出发点是解决小型加工场景下两类工序切换需要反复拆装工件、重复定位的痛点——在广告标识制作、小型手板加工、薄型非金属板材下料的场景里，操作人员经常需要先完成轮廓铣切再做激光雕刻或裁切，以往两台独立设备不仅占用双倍车间工位，工件二次装夹的定位误差往往能达到0.5mm以上，对于带精细图文的加工件来说，这种误差直接会导致成品报废。

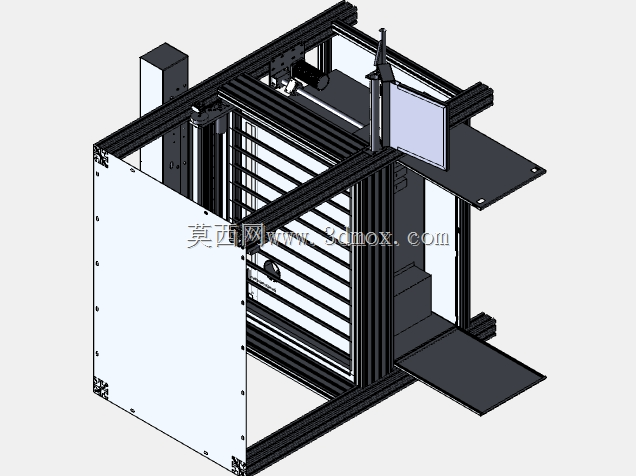

　　框架整体采用欧标sigma系列铝型材作为主梁，所有型材连接位置采用内置角件搭配T型螺栓锁紧，没有采用外露的外置连接角码，一方面是避免外露凸起在工件上下料时剐蹭操作人员或工件边缘，另一方面也能让框架外轮廓保持规整，方便后期加装透明防护围板。设计时特意将支脚设置为可调结构，没有采用固定脚杯，是考虑到这类小型加工设备经常会被放置在车间不同平整度的地面上，可调支脚可以在不额外垫塞垫片的情况下快速将工作台面调整至水平状态，避免路由切割主轴在进给过程中因为台面倾斜出现切削深度不一致的问题，同时也能抵消一部分主轴高速运转带来的微幅振动，降低激光加工时因为振动出现的图文边缘锯齿问题。

　　设备的操作侧预留了可翻折的置物托板，托板采用铝型材搭配薄钢板制作，平时不用时可以向下翻折收起，减少设备的占地空间，加工时翻起可以临时放置待加工工件、加工工具或者检测量具，不用操作人员反复转身去旁边工位取放物件，减少无效动作耗时。激光加工头与路由切割主轴采用集成式安装横梁，横梁同样采用铝型材制作，预留了通长的T型槽，后期如果需要更换不同功率的激光头、不同转速的切割主轴，或者加装定位气缸、压料装置，不需要重新打孔加工横梁，直接通过T型螺栓就能完成附件安装，拓展性比采用钢板焊接的横梁好很多。

　　防护部分采用6mm厚的plexi透明板材作为围板，安装时直接嵌入铝型材的预留槽内，没有采用外露的压条固定，一方面透明板材可以让操作人员实时观察内部加工状态，及时排查断刀、激光偏位、材料移位等异常情况，另一方面6mm厚度的板材可以有效阻挡路由切割产生的细碎切屑飞溅，也能阻隔大部分激光加工产生的漫反射光线，避免对操作人员的视力造成损伤，同时板材嵌入安装的方式密封性更好，加工产生的粉尘不会从框架缝隙散出到车间环境中，配合框架底部预留的除尘接口，可以直接对接车间集中除尘系统，将加工产生的亚克力、木材、塑料粉尘直接抽走，避免粉尘在框架内部堆积带来的安全隐患。

　　安装边界上，这套框架的整体外轮廓控制在紧凑型设备的尺寸范围内，不需要额外做地基固定，普通的车间水泥地面、防静电工作台面都可以放置，设备后侧预留了电气元件安装腔，用来放置激光电源、主轴驱动器、控制板卡等电气部件，电气腔和加工腔之间采用金属隔板完全分隔，避免加工产生的粉尘进入电气腔造成元件短路、接触不良等问题。走线全部通过铝型材的内置槽布置，外部没有明露的线缆，既避免线缆被工件剐蹭破损，也让设备整体外观更整洁。

　　在进给结构的设计上，X/Y/Z三个轴的导轨安装面全部以铝型材的基准槽为定位基准，组装时不需要做复杂的导轨校调工作，只要将导轨靠紧基准槽锁附就能保证直线度要求，降低了设备的组装调试难度，后期维护更换导轨时也能快速复位，不需要重新打表校准长时间。设备的操作面板采用可翻转的安装支架固定在框架前侧上方，操作人员可以根据自己的站立身高、操作习惯调整面板的倾斜角度，不用长时间低头或者抬臂操作，降低长时间作业的疲劳感。
