公制M3规格螺栓螺母配套紧固组件

　　这套公制M3规格的螺栓螺母配套组件，是小规格紧固场景里应用极广的基础连接件，日常做结构设计时，但凡涉及薄板叠装、小型电子元器件固定、低压电气柜内元件安装、小型传感器支架锁紧这类场景，M3规格的紧固件都是选型清单里的常客。很多刚入行的结构工程师容易忽略小规格紧固件的安装边界设计，实际做三维建模时，这套组件的参数能帮着快速校核安装空间：螺栓头部的沉头深度、螺母的对边宽度、螺纹旋合的最小长度，每一项都直接影响装配后的干涉风险。

　　从实际使用场景来看，这类M3螺栓螺母常被用在电力变压器的内部端子排固定、小型控制板的绝缘柱锁紧、消费电子外壳的卡扣基座连接等位置，因为螺纹规格小，拧紧力矩需要严格控制，通常在0.5-0.8N·m区间，过大的力矩很容易造成螺纹滑牙，或是被固定的塑料、薄钣金件出现压溃变形。设计这套组件的三维模型时，螺纹部分采用了简化的修饰特征表达，既保证了装配时的干涉检查准确性，也不会因为全螺纹的细节建模占用过多系统资源，适配大型装配体的轻量化设计需求。

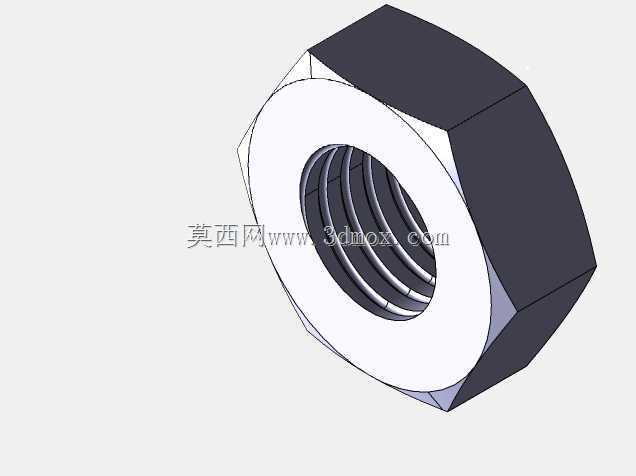

　　做安装边界设计时要注意，M3螺栓的穿装孔通常设计为φ3.2-φ3.4mm的间隙，若需要定位精度稍高的场景可缩小到φ3.1mm，但要避免孔位与螺栓大径间隙过小造成装配卡滞。螺母侧的安装空间需要预留足够的扳手操作空间，普通六角M3螺母的对边尺寸为5.5mm，对应的扳手避让空间至少要留到8mm以上，若采用法兰面螺母则需要进一步扩大避让区域，避免装配时工具与周边结构发生干涉。

　　很多工程师在做小型设备的结构设计时，容易默认小规格紧固件不需要做防松设计，但在有振动的工况下，比如车载小型电气设备、户外安装的信号采集终端，M3规格的螺纹连接更容易因为振动出现松脱，这时候搭配这套螺栓螺母时，可以在模型里同步预留弹垫、平垫的安装空间，平垫的外径通常为φ7mm，厚度0.5mm，弹垫的厚度0.8mm，这些细节尺寸在建模时提前纳入，就能避免后期打样时出现螺栓长度选型错误、垫片无法安装的问题。

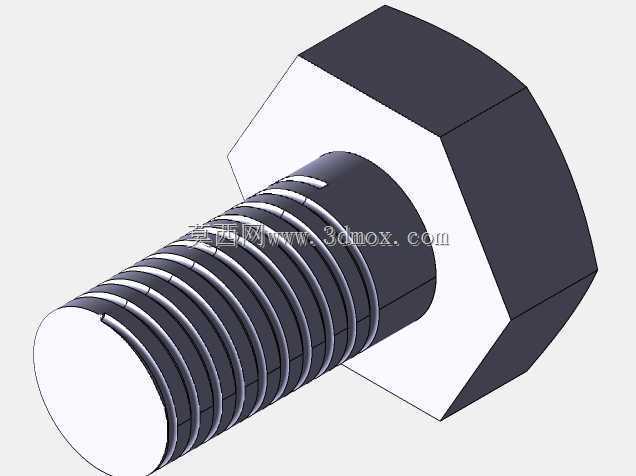

　　从功能特性上来说，这套公制M3螺栓螺母采用标准粗牙螺纹，螺距0.5mm，螺纹旋合长度建议不低于2.5倍螺纹公称直径，也就是不小于7.5mm，若被连接件是铝、塑料等软质材料，还需要适当增加旋合长度，保证螺纹连接的强度足够。螺栓的头部形式如果是十字盘头，头部直径通常在5.5mm左右，头部高度2mm左右，若采用沉头设计，沉头孔的角度为90度，对应的沉头深度要与头部高度匹配，保证装配后螺栓头部不高出安装平面。

　　实际做三维装配时，这套组件可以直接复用在不同的子装配里，只需要根据实际被连接件的总厚度调整螺栓的长度即可，不需要重复建模，能大幅提升结构设计的效率。建模时已经将螺栓和螺母的同轴度、螺纹起始位置做了配合约束，导入装配体后只需要添加与安装孔的同轴配合、与安装面的贴合配合就能完成装配，不需要反复调整组件内部的配合关系。

　　在电气类设备的结构设计里，M3螺栓螺母还要注意与带电部件的安全距离，因为规格小，很容易因为安装位置偏差造成电气间隙不足，建模时可以将紧固件的模型作为安全距离校核的参考，保证带电体与紧固件之间的爬电距离、电气间隙满足对应防护等级的要求。比如在低压变压器的内部接线端子处，M3螺栓用于固定导线端子时，不仅要保证机械连接强度，还要确认螺栓拧紧后不会与周边的金属壳体发生接触，避免造成短路隐患。

　　很多新手设计师在选型这类小紧固件时，容易只看螺纹规格忽略螺杆的长度公差，实际建模时可以将螺栓的长度公差纳入模型的属性里，方便后期出BOM表时直接标注对应的公差要求，避免采购回来的螺栓长度偏差造成装配问题。另外，螺母的厚度通常为2.4mm，若需要采用薄螺母做防松的双螺母结构，薄螺母的厚度为1.8mm，这时候要提前计算好总的旋合长度，预留足够的螺栓伸出长度，保证双螺母都能完全旋合到位。
