TMPPPolinema06型通风防护格栅结构

项目分类:通用五金配件 发布时间:2024-12-10 ID:841641
  • TMPPPolinema06型通风防护格栅结构

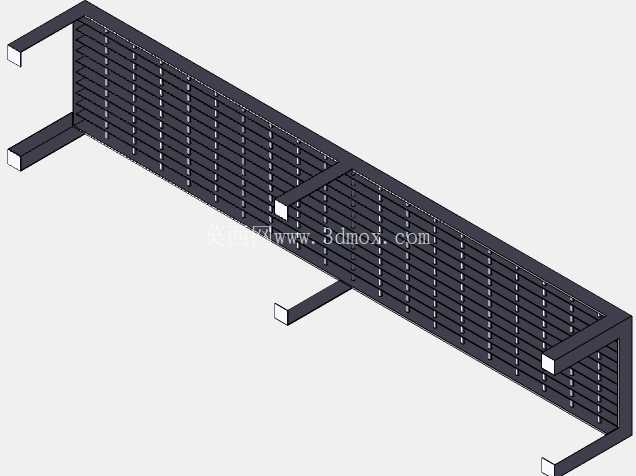

  从结构设计来看,该格栅采用一体式外框搭配等距排布栅条的结构形式,外框采用折边式L型安装边,三个方向的安装支脚预留了平整的安装贴合面,安装时可直接通过支脚的贴合面与设备壳体、风道壁面贴合,采用螺栓或者卡扣固定即可完成装配,不需要额外设计转接安装座,能够大幅降低现场装配的加工工作量。栅条采用等间距平行排布,每根栅条的截面为矩形薄壁结构,在保证整体结构刚度的前提下尽可能降低材料用量,同时栅条与外框的连接采用满焊或者一体注塑/压铸成型的连接方式,避免栅条在长期气流冲击、介质冲刷下出现松脱移位的问题。这类格栅构件常应用在工业通风系统、设备散热风道、车间防护隔断、流体管路通口等场景中,核心作用是在保障气流、介质顺畅通过的前提下,阻挡大尺寸异物进入后端管路或设备内部,避免叶轮、阀腔、精密换热部件被杂物卡滞或磕碰损伤,在通风管路、减压阀体配套的通风格栅场景中,这类构件的栅条间隙直接决定了防护等级,间隙过大会失去异物拦截作用,间隙过小则会提升风阻、增大流体压损,影响整个管路系统的流通效率。

  设计过程中首先需要确定安装边界的尺寸,外框的整体长宽尺寸需要匹配对应通口的内径尺寸,安装支脚的伸出长度需要控制在合理范围,既要保证安装固定时有足够的贴合面承力,又要避免支脚过长占用设备内部的其他安装空间,支脚上的安装孔位需要与对应设备壁面的预装孔位完全对齐,孔位公差控制在±0.2mm范围内,避免装配时出现孔位错位无法安装的问题。栅条的排布方向需要结合实际流通方向确定,当应用在垂直风道中时,栅条采用竖向排布能够减少积灰,避免杂物在栅条表面堆积堵塞通流间隙;当应用在水平通口时,栅条采用横向排布能够提升整体结构的抗冲击能力,即使受到较大异物撞击也不容易出现栅条变形弯折的问题。

  另外在结构刚度校核上,需要考虑极端工况下的受力情况,比如通风系统启动瞬间的气流冲击、设备检修时人员误踩踏的载荷,外框的壁厚需要根据整体跨度调整,跨度超过800mm的格栅需要在中间位置增设横向加强筋,就像该模型中设置的中间横向支撑条,能够将长跨度的栅条分成多个短段,大幅降低栅条在受力时的绕度,避免栅条变形后间隙变大失去防护作用。在实际选型应用中,这类格栅的材质选择也需要结合使用场景调整,普通通风场景采用冷轧钢板喷塑即可满足防腐和强度要求,在有腐蚀性介质的化工管路场景中则需要采用不锈钢或者工程塑料材质,避免长期接触腐蚀介质出现锈蚀断裂的问题。

  安装时需要注意格栅的通流方向,栅条的迎流面需要做倒角处理,减少气流通过时的涡流损耗,降低风阻产生的噪音,很多现场应用中出现的通风噪音过大问题,往往就是因为格栅安装方向装反,迎流面为直角结构产生气流啸叫导致的。另外这类格栅的后期维护也比较便捷,因为是整体式结构,拆卸时只需要松开固定螺栓即可整体取下,清理栅条间隙中堆积的杂物后即可重新装回使用,不需要拆分单个零件,能够大幅降低运维的工作量。在三维建模过程中,这类构件需要重点保证栅条间距的一致性,避免出现间距不均导致的通流面积偏差,同时安装支脚的贴合面需要保证平面度,否则安装时会出现缝隙,导致部分异物从缝隙处进入后端设备,失去全截面防护的作用。对于配套在减压阀体上的格栅来说,还需要考虑介质通过时的压损影响,栅条的厚度需要尽可能做薄,在保证强度的前提下减少对介质流通的阻挡,确保减压阀的进出口压差处于设计允许范围内,不会因为格栅的额外压损导致减压阀的调压精度下降。
