电力传动系统REV皮带轮固定安装支架

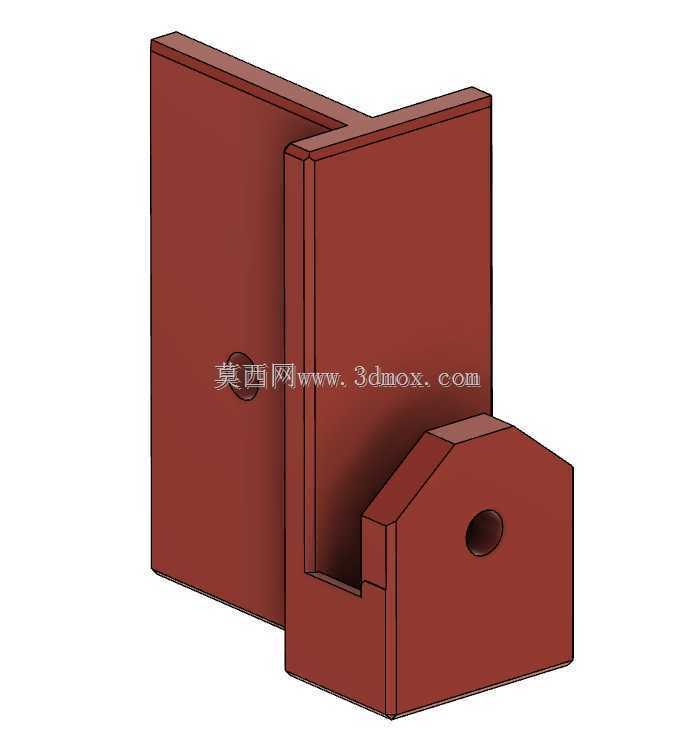

　　在电力设备的传动导向机构设计中，这类REV皮带轮配套支架是承担载荷传递、路径换向的核心支撑构件，常见于变压器配套的绳索传动、张紧调节机构中，也可拓展用于小型自动化输送线的皮带换向单元、实验室传动试验台的辅助支撑工位。不同于常规的平板式安装座，该支架采用一体化折弯式立板结构，省去了多件拼接的装配累积误差，两个垂直布置的安装立面分别对应设备基体固定面与皮带轮组件安装面，无需额外加工转接垫块即可实现90度方向的安装对接。从结构受力角度看，支架底部的带孔凸台是核心的载荷承接位，这个凸台的开孔轴线与两个立板的交线保持严格平行，用于穿装REV系列V型轴承的支撑轴，轴孔周边做了局部加厚处理，避免皮带张紧时的径向载荷导致孔位变形，

　　凸台的顶面做了斜切处理，既可以避让皮带运行时的跳动空间，也能减少支架整体的用料重量，同时不会削弱核心受力区域的结构强度。安装边界方面，后侧的大尺寸立板为设备安装面，板面平整度控制在安装所需的形位公差范围内，可直接贴合在misumi标准滑块的安装端面，通过穿装紧固件实现与滑动模组的刚性连接，立板与前侧安装面之间的加强筋结构沿竖直方向贯通，能够抵消皮带传动时产生的侧向倾覆力矩，避免支架长期受交变载荷出现焊缝开裂或者连接松动的问题。前侧的立板用于固定REV V轴承的安装基准面，当配套的st-0008组件安装在滑块上完成轴承固定后，搭配st-0092类的配套压块即可将穿绕过皮带轮的绳索传动路径完成90度换向，

　　也可根据实际张紧需求调整安装位置，实现更小角度的导向变向，适配不同行程的绳索传动布局。设计过程中充分考虑了现场安装的操作空间，两个立板之间的凹槽宽度预留了足够的扳手操作空间，紧固件锁紧时无需额外使用特殊工装，底部凸台的开孔做了倒角导向，方便支撑轴的穿装定位，减少装配时的对中耗时。这类支架的应用场景不局限于电力变压器的配套机构，在小型物料提升装置、桌面级自动化传动工位、教学用机械传动实训平台中都可以直接复用，其结构形式避免了传统角码拼接支架的刚度不足问题，一体化的结构也减少了装配环节的零件数量，降低了运维过程中紧固件松动的排查点位。实际选型时需要注意，支架的安装孔位间距与标准滑块的孔系完全匹配，无需额外打孔改造即可直接装配，

　　支撑轴孔的直径适配常规REV系列V轴承的轴径，不需要额外加装轴套即可完成配合，凸台的伸出长度经过校核，能够保证皮带轮安装后与安装立面之间预留足够的皮带运行间隙，不会出现运动干涉。在长期运行的工况下，支架的竖直立板能够将皮带张紧产生的弯矩直接传递到设备基体或者滑动滑块上，受力路径短且没有多余的转接环节，结构刚度能够满足常规小型皮带、绳索传动的载荷需求，不会出现运行过程中的支架震颤问题，保证传动过程的稳定性，减少皮带跳动导致的传动误差。
