长条形重载安装铰链拓扑优化结构

　　在各类需要大跨度开合连接的工业设备、特种柜体、长尺寸舱门结构中，传统短节距铰链往往存在多点安装同轴度难校准、长周期运行后局部应力集中导致变形、开合过程中受力分布不均引发异响卡顿等问题，这款经过拓扑优化的长条形铰链，正是针对这类工程痛点完成的结构设计方案。从实际应用场景来看，这类长铰链可覆盖大尺寸电气柜舱门、轨道交通设备侧舱盖板、大型试验设备防护门、特种车辆侧开式储物舱门等多种需要连续铰接支撑的场合，相比多段独立铰链拼接的方案，一体化长条形结构能有效消除多铰链安装时的同轴度累积误差，降低现场安装调试的工作量。从功能特性上看，这款铰链在保留传统合页铰接转动功能的基础上，通过拓扑优化算法对非受力区域进行了材料去除，在不降低整体结构刚度、

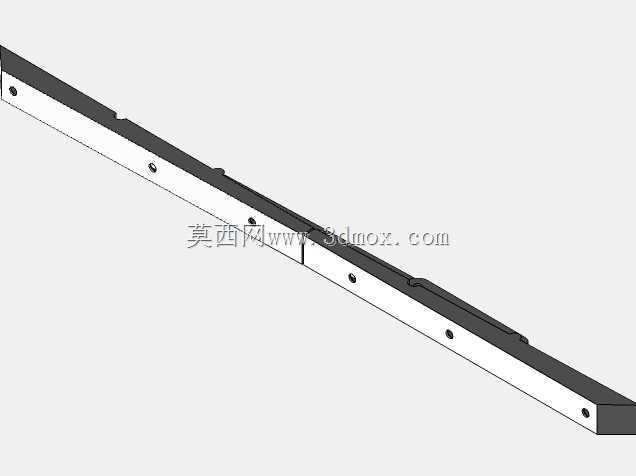

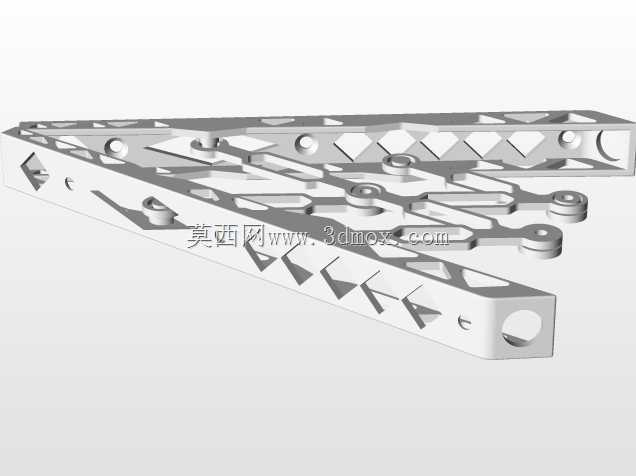

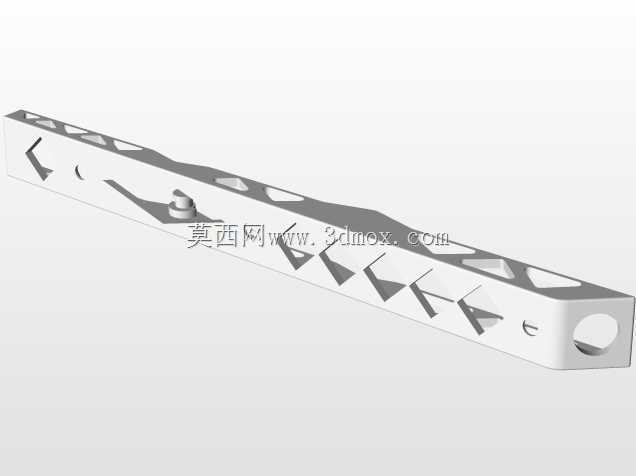

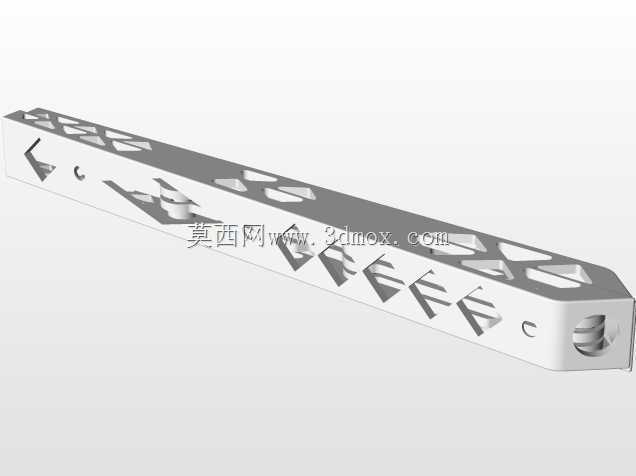

　　铰接强度的前提下，有效降低了零件自身重量，同时优化后的应力传递路径更加顺畅，在承受门体自重载荷、开合过程中的冲击载荷时，应力不会集中在单个安装孔位或者铰接转轴处，能大幅提升铰链的疲劳使用寿命，减少长期运行后的结构变形量。设计过程中，首先对铰链的实际受力工况做了完整的边界条件提取：将铰链的固定侧安装面设置为全约束，活动侧按照实际承载的门体重量施加均布载荷，同时模拟开合过程中可能出现的偏载、冲击载荷工况，以结构刚度最大、自身重量最小为优化目标，对铰链的基体部分进行拓扑迭代计算，剔除所有对结构刚度贡献低于阈值的材料区域，最终形成了沿长度方向变截面、非受力区域做减重处理的结构形态。从外形尺寸与安装边界来看，这款铰链为细长型一体化结构，

　　沿长度方向均匀布置了多个沉头安装孔，安装孔的孔位间距经过匹配常用工业柜体、舱门的安装型材间距设计，现场安装时不需要额外做孔位适配，可直接通过标准紧固件完成固定；铰链的转动副采用内嵌式结构，转动间隙控制在极小范围内，开合过程中不会出现径向窜动，铰接面的配合精度经过优化，既能保证转动顺畅无卡滞，又能避免间隙过大导致的门体晃动。在结构细节处理上，铰链的所有外露棱边都做了倒圆角处理，避免安装和使用过程中出现锐边割手的问题，安装孔采用沉头设计，紧固件安装完成后头部完全沉入铰链基体内部，不会突出表面影响门体开合，也不会在外观上留下突出的紧固件头影响整体整洁度。和传统等厚度长铰链相比，经过拓扑优化的结构在相同载荷条件下，自身重量降低了近三成，

　　同时最大等效应力下降了百分之二十以上，材料的利用效率得到了大幅提升，在批量生产时能有效降低原材料消耗，控制制造成本。在实际选型适配时，需要注意根据门体的总重量、开合频率、使用环境的腐蚀等级匹配对应的表面处理工艺，若用于户外或者有腐蚀介质的场合，可在该结构基础上增加对应的表面镀层或者更换耐腐蚀基材，安装时需要保证固定侧和活动侧的安装基准面平面度在公差范围内，避免强行安装导致铰链产生内应力，影响后续开合顺畅度和使用寿命。这款铰链的结构设计也为同类长尺寸连接件的优化提供了参考思路，即通过拓扑优化手段在满足力学性能要求的前提下，尽可能去除冗余材料，实现结构的轻量化与高性能的平衡，避免传统设计中为了保证强度盲目增加零件厚度、导致材料浪费和整体重量超标的问题。
