公制M6螺栓配套螺母结构设计

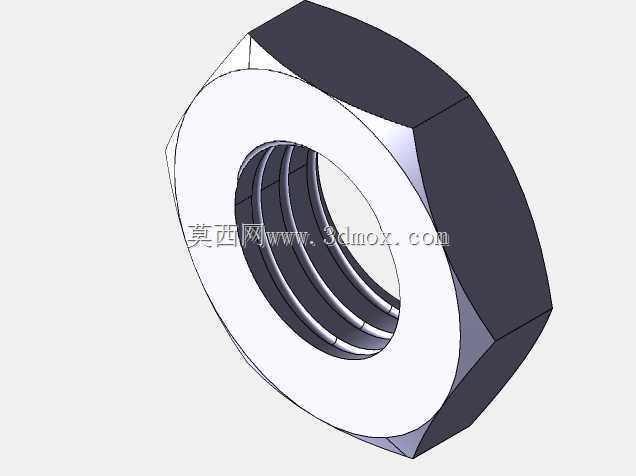

　　在输配电设备的柜体装配、电力变压器内部组件紧固场景中，小规格公制螺纹紧固件的选型与结构合理性，直接决定了设备长期运行的连接可靠性，M6规格的螺栓螺母组合是这类场景里应用频次极高的紧固单元。这套配套的螺栓螺母采用公制粗牙螺纹设计，螺距为1mm，适配绝大多数常规厚度的金属板材、绝缘支架的连接需求，不管是变压器内部铁芯叠片的辅助压紧、接线端子排的固定，还是柜体侧板、检修盖板的拼装，都能提供足够的夹紧力，同时不会因为螺纹规格过大造成安装空间浪费，也不会因为规格过小导致连接强度不足、受振动后松脱。从设计逻辑来看，这套紧固件的建模完全贴合实际加工与装配的公差要求，螺母部分采用标准六角外形，对边尺寸、对角尺寸、

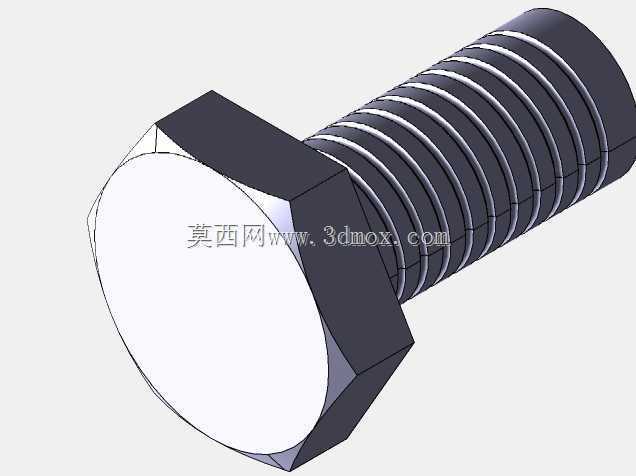

　　螺母厚度都严格遵循公制紧固件的通用规范，建模时预留了合理的扳手操作空间，不管是使用开口扳手、套筒还是电动拧紧工具，都能顺利完成对位与拧紧操作，不会出现外形尺寸偏差导致工具卡滞、无法施力的问题。螺栓部分的杆部长度、螺纹段长度、头部尺寸也做了匹配性设计，螺纹收尾处做了合理的退刀结构，避免实际加工时出现螺纹烂牙、装配时螺母无法拧到贴合面的问题，头部的支撑面做了平整处理，拧紧时能与被连接件表面充分贴合，不会出现局部应力集中导致被连接件表面压痕变形，或是夹紧力分布不均的情况。在安装边界层面，这套M6螺栓螺母组合适配的被连接件总厚度有明确的适配范围，安装时需要在被连接件上预制直径6.5mm左右的光孔，孔位的同轴度偏差需要控制在合理范围内，

　　避免强行穿入螺栓造成螺纹损伤、螺杆受剪切力的问题。如果是在有振动的电力设备场景中使用，还可以配套平垫、弹垫来增强防松性能，这套模型的结构尺寸完全兼容标准规格的平弹垫，不需要额外调整安装空间。建模过程中，螺纹部分的特征做了符合工程实际的处理，既还原了公制60度牙型的准确轮廓，方便做干涉检查、装配模拟，也兼顾了模型的使用流畅度，不会因为螺纹细节过于冗余导致大装配体卡顿。在实际的设备设计选型阶段，这类标准紧固件的三维模型可以直接调入装配体，用来验证连接位置的空间是否充足，检查螺栓长度是否合适，会不会出现螺栓过长顶到其他内部组件、或是过短导致螺纹啮合长度不足的问题，也能用来模拟装配顺序，确认工具操作的空间是否足够，

　　避免实际生产装配时才发现干涉、工具无法操作的问题。很多刚入行的结构设计人员在做小规格紧固件选型时，容易忽略螺纹啮合长度的要求，这套模型的螺纹段长度设计刚好满足M6规格的最小啮合长度要求，不管是连接钢制件还是铝制、绝缘材质的构件，都能保证足够的连接强度，不会因为啮合牙数过少导致螺纹滑牙。另外，螺母的端面与螺纹轴线的垂直度也做了严格的建模控制，拧紧时不会出现螺母偏斜、夹紧力偏向一侧的问题，能保证整个连接副的受力均匀，在设备长期受温度变化、振动影响的工况下，也能维持稳定的夹紧力，减少后期维护时重新紧固的工作量。在电力变压器这类需要长期免维护运行的设备里，紧固件的可靠性直接影响设备的运行安全，哪怕是M6这种小规格的连接副，如果出现松脱、滑牙，都可能导致内部组件移位、接线松动，引发发热甚至更严重的设备故障，所以这类标准件的建模精度、尺寸合规性，在整个设备的三维设计过程中并不是无关紧要的细节，反而是影响整体设计质量的关键部分。这套螺栓螺母的模型结构简洁，没有多余的特征，所有尺寸都符合通用紧固件的标准要求，不管是用来做装配模拟、出工程图的明细统计，还是用来做安装指导的示意，都能满足实际工程使用的需求，不需要设计人员再花时间调整尺寸、修正结构，可以直接调入不同的装配场景中使用，大幅提升结构设计的工作效率。
