谷物加工用轧坯机磨粉设备结构设计

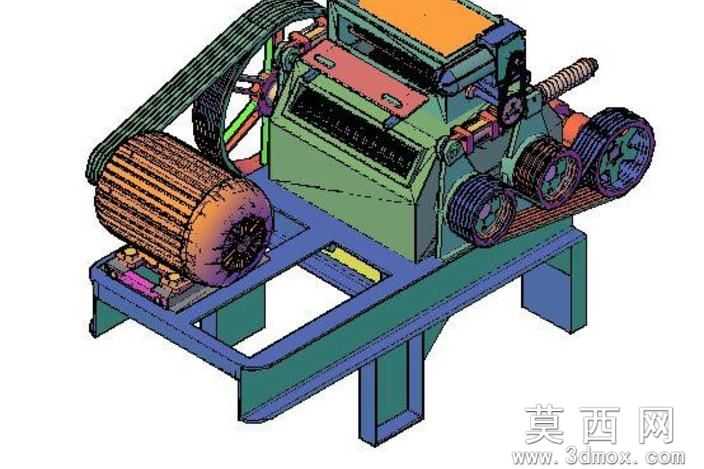

本作品为谷物轧坯加工设备的三维设计模型，采用三维建模软件完成全参数化结构搭建，完整还原了设备从动力输入到压坯输出的全链路机械结构。建模过程中首先以设备功能需求为核心逻辑，确定了动力端、传动端、压坯作业端、机架支撑端四大模块的布局：动力端采用卧式异步电机作为动力源，建模时还原了电机外壳的散热筋结构、端盖安装位、输出轴的轴肩定位特征，对电机底座的减震安装槽做了细节刻画，匹配实际安装的螺栓孔位尺寸。传动部分采用带传动与齿轮传动组合的结构，首先搭建了电机输出端的皮带轮传动结构，还原了三角带的带型特征、带轮的轮槽结构、张紧调节的滑轨结构，保证带传动的中心距可调节以适配不同张紧需求；后续的齿轮传动组采用多组啮合圆柱齿轮实现转速匹配与扭矩传递，建模时对每个齿轮的模数、齿数、齿宽参数做了对应设置，还原了齿轮的键槽连接结构、轴承安装位、端盖密封位的细节，保证传动结构的装配关系完全符合机械设计规范。压坯作业端是设备的核心功能模块，建模时还原了对辊压坯的辊体结构、辊面的防滑处理特征、辊间隙调节的手轮与丝杆结构，可通过手轮转动调节两压辊的间距，适配不同谷物的压坯厚度需求，同时还原了进料斗的导流结构、出料口的导料板结构，保证物料进料顺畅、出料规整。机架部分采用型钢焊接式框架结构，建模时还原了机架的支腿结构、各部件的安装支撑板结构、加强筋的布置位置，对机架的安装孔位做了精准定位，保证所有功能部件均可准确装配到机架对应位置。材质渲染阶段，对电机外壳赋予铸铁哑光材质，带轮、齿轮等传动部件赋予调质钢金属材质，机架赋予焊接钢结构的防锈漆材质，压辊赋予高硬度合金钢材质，皮带赋予橡胶材质，不同部件的材质区分清晰，可直观分辨各结构的功能属性。整体设计围绕谷物压片加工的实际生产需求展开，各结构的尺寸参数、装配关系均参考实际粮油加工设备的设计规范，模型可直接用于设备结构展示、原理教学、后续优化改型的基础参考，完整呈现了小型谷物轧坯设备的机械构成与工作逻辑。
