53齿轻量化链轮三维结构设计

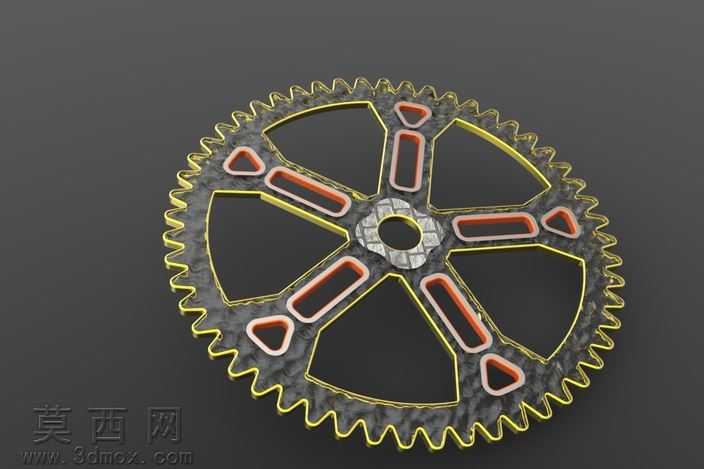

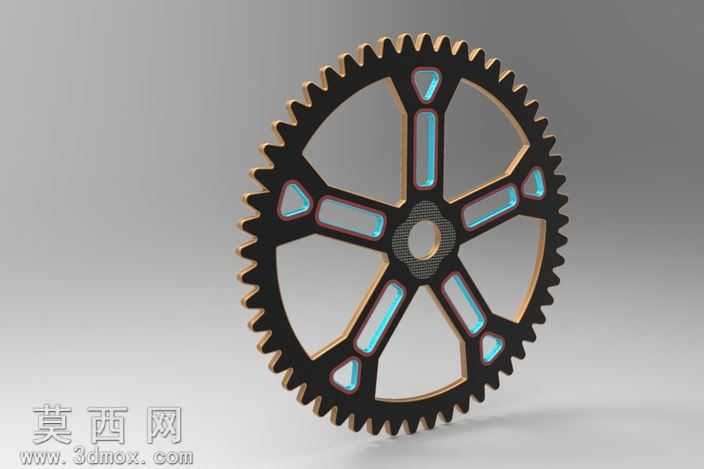

本作品为53齿链轮的三维参数化建模成果，建模过程严格遵循链传动设计规范，首先依据链轮齿形的标准几何参数，通过草图绘制完成齿廓曲线的精准构建，确保每个齿的齿距、齿顶圆弧、齿根过渡圆弧均符合传动啮合要求，避免链传动过程中出现卡链、跳齿等失效问题。建模时采用参数化驱动的设计思路，将齿数、节距、齿根圆直径、轮毂安装孔尺寸等核心参数设置为可变量，便于后续根据不同的链传动工况快速调整模型尺寸，适配不同规格的传动链条与安装需求。结构设计上采用了辐条式轻量化方案，在轮盘区域设计了多组对称分布的镂空减重结构，不同形状的镂空槽沿轮毂中心呈放射状均匀排布，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，最大程度降低了链轮的整体重量，减少传动过程中的转动惯量，提升链传动系统的动态响应性能。轮毂区域设计了带定位结构的安装孔，孔周设置了防滑咬合的纹理结构，能够保证链轮与传动轴装配后的同轴度，避免传动过程中出现相对滑移，保障动力传递的稳定性。材质与渲染阶段，针对链轮不同结构区域做了差异化的材质设置：轮齿啮合区域赋予高硬度耐磨金属材质，模拟实际链轮经淬火处理后的齿面质感，边缘做高亮金属描边处理突出齿形轮廓；辐条区域做了分色材质区分，镂空槽边缘设置醒目的配色标识，既提升了模型的视觉辨识度，也清晰呈现了轻量化结构的边界；轮毂安装区域赋予带粗糙纹理的金属材质，模拟装配接触面的加工质感。渲染过程中采用柔和的侧方打光方案，通过光影层次凸显轮齿的立体轮廓与镂空结构的空间感，整体模型结构完整，几何精度满足工程设计需求，可用于链传动系统的装配仿真、运动干涉检查、3D打印样件制作以及机械设计教学演示等场景，能够直观展示链轮的结构特点与轻量化设计思路，为同类传动零件的结构优化提供参考。
