三辐式圆环形工业操作手轮结构设计

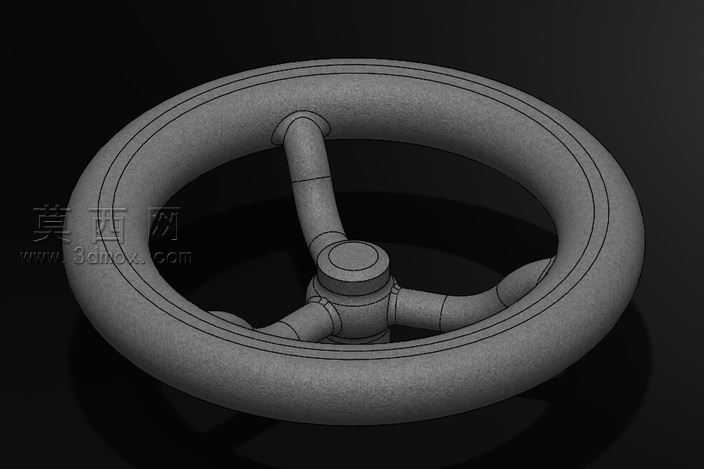

本作品为工业设备配套的三辐式操作手轮三维建模作品，建模过程严格遵循机械操作件的人机工程与结构强度设计逻辑，首先通过草图绘制确定手轮的整体轮廓尺寸，外圈采用圆润的环形截面设计，既保证操作人员握持时的贴合舒适度，也避免尖锐棱角带来的操作安全隐患。建模阶段先绘制中心轮毂的基准特征，确定手轮的安装轴孔尺寸与定位凸台结构，中心轮毂设置有阶梯式安装位，可适配不同直径的操作转轴，同时预留紧固件安装位置，保证手轮与转轴连接的稳固性，避免操作过程中出现打滑松脱的问题。三根辐条采用均匀120度夹角分布的结构设计，辐条截面为带过渡圆角的类圆柱形态，从中心轮毂向外圈轮缘平滑过渡，连接处做了大圆角补强处理，既优化了应力传递路径，避免受力集中导致的辐条断裂问题，也让整体造型更具流畅的工业质感。材质渲染阶段采用哑光磨砂铸铁质感，还原工业手轮常用的铸造成品表面效果，通过调整材质的粗糙度、漫反射参数，模拟铸铁件表面细微的颗粒质感，同时在辐条与轮毂、轮缘的衔接处做了轻微的倒角高光处理，凸显结构的衔接细节。轮缘部分做了双层环线的细节刻画，模拟实际手轮外圈的防滑凹槽结构，提升握持时的摩擦力，即使操作人员佩戴劳保手套也能稳定施力。整体建模过程严格控制各部分的壁厚参数，保证手轮在满足操作扭矩承受要求的前提下，尽可能控制整体重量，降低长时间操作的疲劳感。中心轮毂顶部设计有圆形端盖结构，既可以遮盖内部的紧固件，提升外观整洁度，也能避免灰尘、切削液等杂质进入安装轴的配合间隙，延长手轮与配套转轴的使用寿命。渲染阶段采用深色背景搭配柔和的侧方打光，清晰展现手轮各部分的结构层次与材质质感，通过光影对比凸显辐条的弧度与轮缘的圆润轮廓，完整呈现手轮的结构细节与工业设计美感，可直接用于机械装配模拟、操作演示动画制作以及生产加工的参考依据。
