电力变压器配套六角出线绝缘基座结构

　　在配电系统的电力变压器装配环节，这类出线基座是连接内部绕组与外部线缆的核心过渡部件，日常多应用于柱上变、箱变的低压侧出线位置，承担着导体固定、绝缘隔离、外部防护三重作用，很多户外变压器的出线端故障，追根溯源都和基座的结构设计、安装匹配度有直接关联。从实际使用场景来看，这类部件长期暴露在户外环境，要耐受温湿度循环变化、紫外线老化、轻度外力磕碰，同时还要保证内部导电杆和变压器金属外壳之间的绝缘电阻始终满足安全规范，避免出现爬电、击穿等安全隐患。

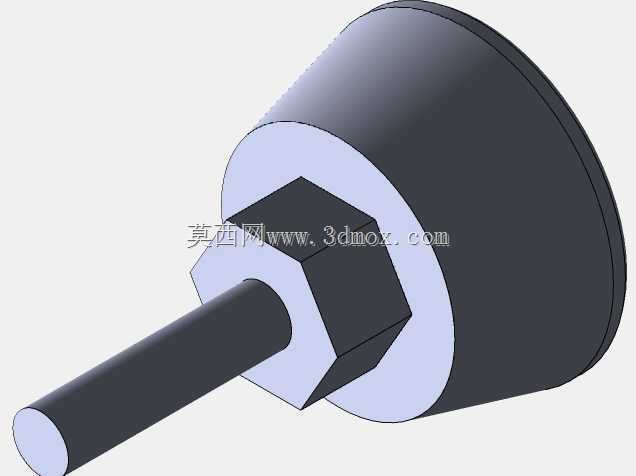

　　从结构设计逻辑来看，整个部件采用柱形主体加六角安装位的组合形式，主体的圆柱空腔用来容纳内部的绝缘填充与导电连接结构，靠近安装端的六角结构并非随意设计，而是匹配标准扳手的夹持尺寸，现场安装时不需要额外定制工装，用普通开口扳手就能完成锁紧固定，能大幅压缩现场装配的工时。前端伸出的圆柱杆是导电杆的外伸段，用来压接外部出线线缆，杆径的尺寸匹配常规的电力接线端子规格，不需要额外做转接处理，能减少连接节点的接触电阻，降低长期运行的发热风险。

　　设计时首先要明确安装边界：基座嵌入变压器外壳的部分要和壳体开孔做过盈配合，配合面的公差控制在合理区间，既不能过松导致密封失效，也不能过紧造成装配时绝缘壳体开裂；六角安装位的对边尺寸要比壳体开孔直径大出足够的压接余量，保证锁紧后基座和壳体之间的密封垫能被均匀压实，达到户外使用的IP防护等级要求。主体圆柱部分的外径要考虑相邻出线端的相间距离，避免不同相的基座之间空气间隙不足引发相间放电，尤其是在高海拔地区使用时，还要额外放大间隙尺寸补偿空气稀薄带来的绝缘强度下降。

　　从功能特性上看，绝缘壳体选用的是耐候性绝缘材料，表面做了哑光处理避免阳光直射下的老化加速，壳体壁厚经过反复校核，既能承受导电杆锁紧时的轴向压力，也能耐受运输、安装过程中的径向冲击力，不会出现开裂、变形问题。导电杆和绝缘基座之间采用嵌装结构，装配时直接将导电杆作为嵌件放入成型模具，一体固化成型，避免了后期装配带来的间隙问题，能有效防止潮气、灰尘顺着配合缝隙进入变压器内部。

　　实际选型匹配时，要重点核对几个关键尺寸：一是导电杆的伸出长度，要保证压接接线端子后，线缆弯曲半径不会对基座产生额外的侧向应力；二是六角安装位的厚度，要保证扳手夹持时不会打滑，同时锁紧后不会因为厚度不足导致压接面压强过大损坏壳体表面；三是基座尾部伸入变压器内部的长度，要保证和内部绕组引出线的连接位置有足够的操作空间，不会和内部的其他结构件产生干涉。很多现场安装出现的基座破损问题，往往是因为安装时没有对准安装孔强行锁紧，或是选型时没有核对开孔尺寸，导致基座受力不均产生裂纹，最终引发绝缘故障。

　　在建模过程中，要重点还原六角结构的倒角细节，所有棱角位置都做了小圆角过渡，避免应力集中，同时也能去除成型时的锐边，防止安装时划伤操作人员。导电杆和绝缘基座的配合位置做了定位台阶，保证嵌装时导电杆的同轴度，不会出现偏心导致的安装困难。主体圆柱的外表面没有多余的凸起结构，能减少户外积灰、积水的留存，降低爬电风险。这类部件虽然结构不算复杂，但作为变压器出线端的关键绝缘部件，每一处尺寸的设计都直接关联到设备长期运行的可靠性，建模时需要充分考虑现场安装、长期运行、维护更换的全流程需求，不能只追求外观的还原而忽略实际实际工程中的装配与使用细节。
