多向可调式三臂连接夹持组件结构设计

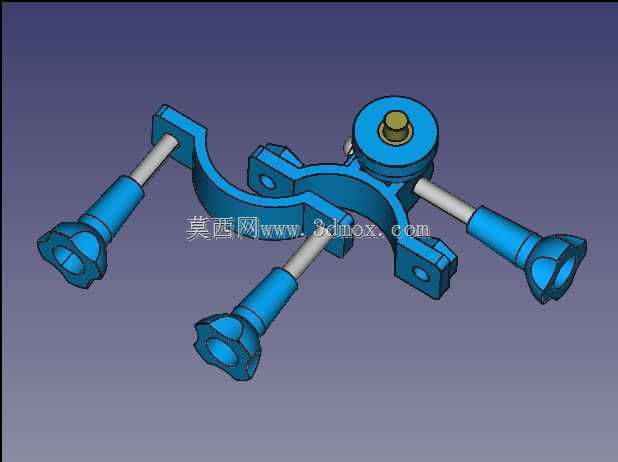

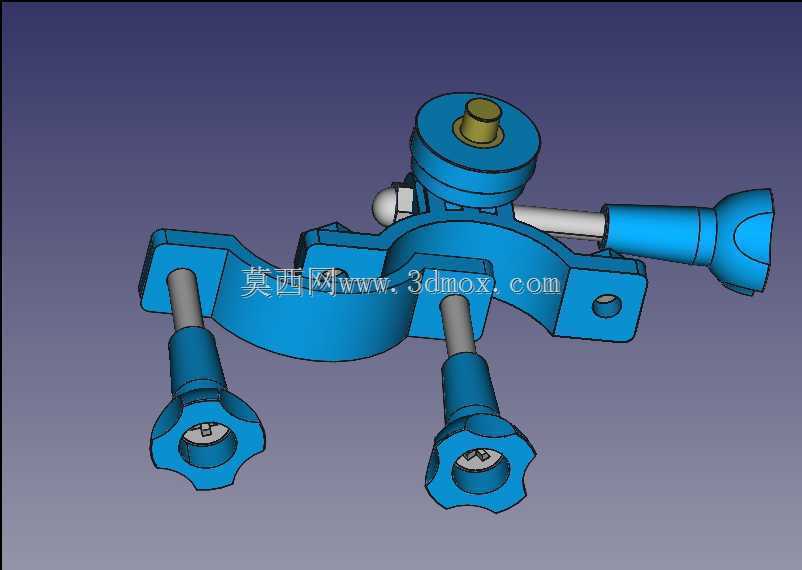

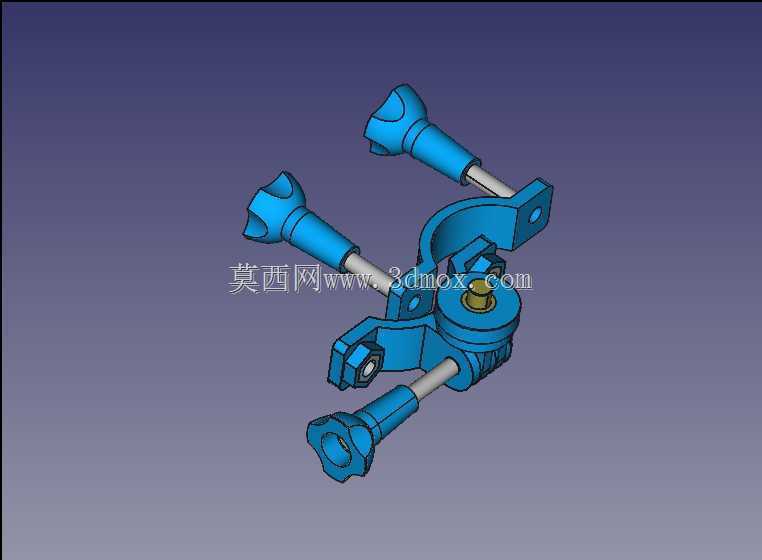

　　这套三臂可调连接夹持组件，主要面向需要多方位角度调整、多点位同步夹持定位的工装夹具、检测设备支架、小型作业执行端等场景使用，在电子元器件检测工位、小型工件焊接定位台、光学实验装夹支架、3D打印工件取放端等场景中，这类结构可以替代传统单臂可调支架，实现单基座支撑下三个方向的独立角度调整与位置锁定，减少额外基座的安装占用，提升工位空间利用率。

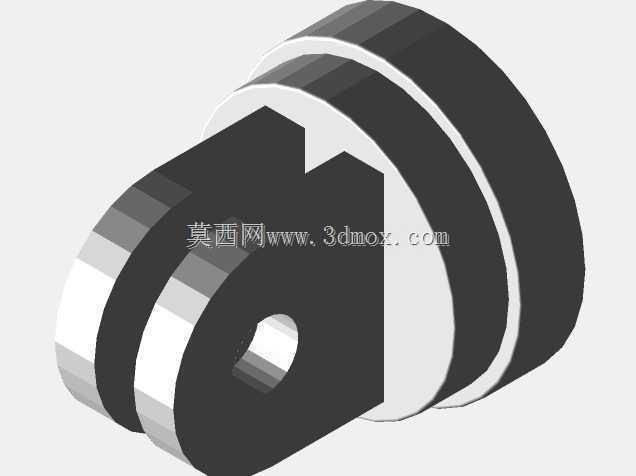

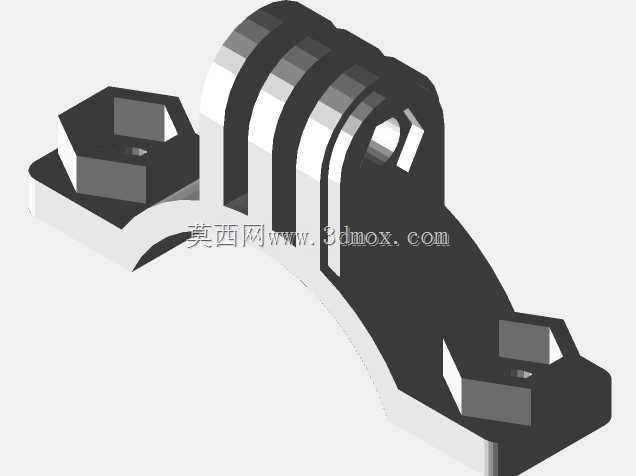

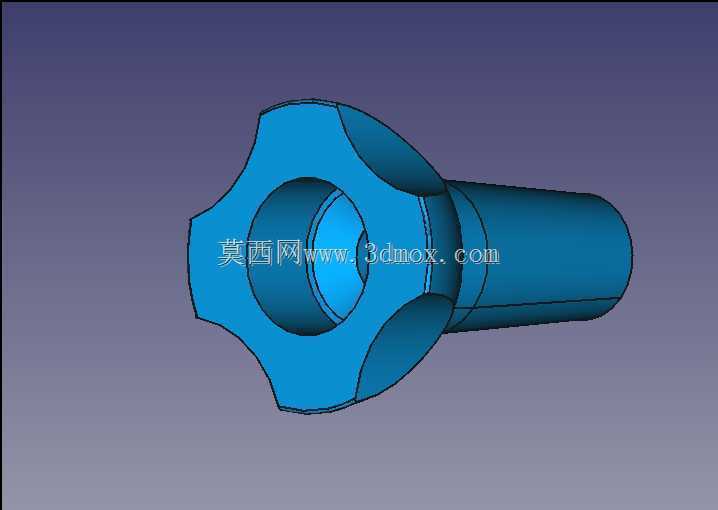

　　从实际功能特性来看，三个伸出臂均采用独立的铰接锁紧结构，每个臂的杆部与基座连接位置设置有可旋转的铰接副，臂端的沉头内凹结构可以适配不同规格的夹头、吸嘴、检测探头等执行末端，不需要额外加工转接件就可以完成末端执行件的快速换装。基座中心设置有同轴的定位轴孔，既可以作为整个组件的旋转中心轴安装位，也可以穿入管线为末端执行件提供气路、电路的走线通道，避免管线外露在设备外侧造成拉扯磨损。基座侧边的带孔安装耳，可以通过螺栓直接固定在设备的安装面板、直线滑台滑块或者机械臂末端法兰上，安装孔位采用标准的通孔设计，适配市面上常用的M4、M5规格紧固螺栓，不需要针对安装孔做二次扩孔或者攻丝加工。

　　设计过程中，首先考虑的是三个臂的调整角度范围，每个臂与基座铰接位置的转动角度可以覆盖水平方向360度旋转、垂直方向0到90度俯仰调整，调整到位后通过铰接位置的锁紧螺母施加预紧力，依靠接触面的静摩擦力实现位置固定，在承受常规末端负载的情况下不会出现滑移松脱。臂杆部分采用等直径的圆杆结构，既可以降低加工难度，也可以在需要的时候沿杆身轴向调整臂的伸出长度，适配不同的作业半径需求。臂端的造型做了圆弧过渡处理，没有尖锐的棱角，避免在设备调试、工件装夹过程中划伤操作人员或者磕碰工件表面。

　　从安装边界尺寸来看，整个组件收拢状态下的最大外轮廓直径不超过120毫米，单臂完全伸出后的总长度不超过80毫米，基座主体的厚度控制在25毫米以内，安装耳的孔中心距为40毫米，不管是安装在小型滑台的滑块端面，还是固定在工作台的T型槽上，都不会超出常规小型工装的安装空间限制。三个臂的铰接位置做了错位布局，调整过程中三个臂之间不会出现运动干涉，哪怕三个臂同时调整到相近的角度位置，臂身之间也会保留至少3毫米的安全间隙，避免调整过程中臂身互相碰撞造成漆面磨损或者结构卡滞。

　　在结构强度设计上，臂身与铰接位置的连接部位做了局部加厚处理，常规使用场景下每个臂可以承受不超过2千克的末端负载，不会出现臂身弯曲变形或者铰接位置断裂的问题。铰接副的接触面做了粗糙化处理，在同等锁紧力的情况下可以提供更大的静摩擦力，减少设备运行过程中因为振动造成的位置偏移。基座中心的轴孔采用台阶孔设计，安装中心轴的时候可以实现轴向定位，不需要额外加装轴用挡圈就可以限制轴的轴向窜动，简化整体装配流程。这类结构相比传统的单臂支架，在需要多点位同步作业的场景下，可以减少两个独立支架的安装成本，同时缩小整体设备的体积，让工位布局更加紧凑。
