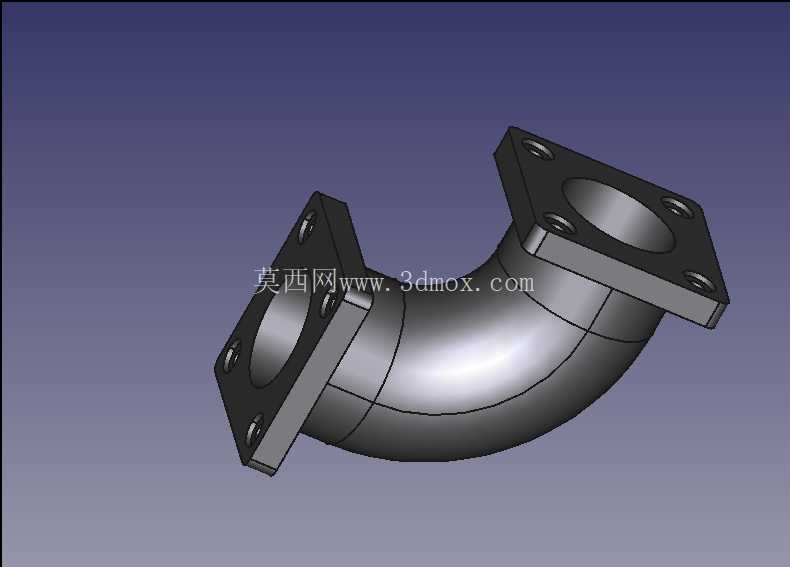

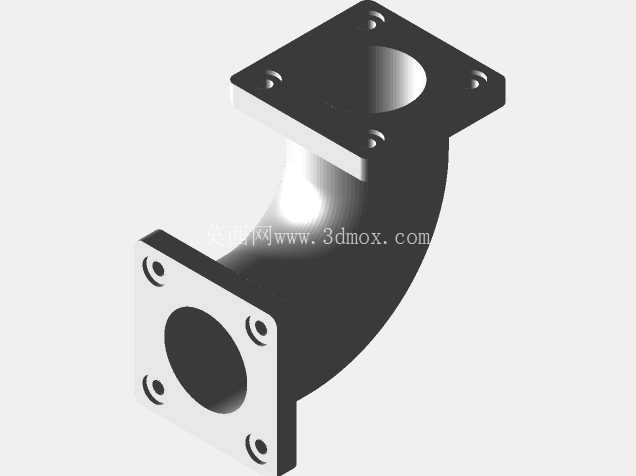

带方形安装法兰的90度直角弯管接头

在工业流体输送、气动控制、液压传动等各类管路系统中，管路走向的转向衔接是管路布局时无法回避的结构需求，这款两端带方形安装法兰的90度弯管接头，正是为解决垂直方向管路刚性对接需求设计的结构件。从实际应用场景来看，这类弯管接头常出现在液压站阀组与执行元件的管路衔接段、压缩空气管网的垂直转向节点、化工流体输送管路的方向变更位置，也可用于小型设备内部气路、水路的固定转向连接，相比软管弯折的布局方式，刚性弯管接头具备更高的承压能力与更长的使用寿命，也能避免软管长期弯折产生的疲劳开裂、介质泄漏问题。

从结构设计思路来看，这款弯管采用等通径圆弧过渡结构，转弯段的曲率半径经过合理匹配，既不会因为曲率过小导致介质流动阻力陡增，也不会因为曲率过大造成整体安装空间的浪费。两端的方形法兰采用对称式螺栓孔布局，每个法兰面设置四个安装通孔，孔位沿法兰中心呈90度均匀分布，这种布局的优势在于安装时无需刻意对齐周向角度，只要法兰面贴合即可完成固定，能有效降低现场安装的对位难度，同时四个固定点的受力分布均匀，在承压状态下法兰面的密封压紧力分布更均衡，可减少局部密封失效的风险。法兰与弯管主体的衔接位置做了圆弧过渡补强，避免直角衔接带来的应力集中问题，在管路承受内部压力冲击、外部安装载荷时，应力不会集中在衔接焊缝或结构转角处，能有效提升结构的抗疲劳性能。

从安装边界与尺寸适配角度来看，两端法兰的安装面为精加工平面，表面粗糙度满足密封件安装要求，可适配平面密封垫、O型圈等多种密封形式，安装时只要保证两端对接法兰的平面度符合要求，按对角线顺序逐步拧紧固定螺栓，即可实现可靠密封。弯管主体的壁厚经过承压校核，可满足常规中低压流体输送的强度要求，转弯段的内壁做了顺滑过渡处理，没有突兀的台阶或棱角，能减少介质流经时的紊流产生，降低管路振动与流动噪音。方形法兰的外轮廓尺寸小于弯管转弯段的最大外廓，安装时不会出现法兰与周边管路、结构件干涉的问题，在紧凑的设备内部管路布局中，这种结构相比圆形法兰的弯管，能更好地利用边角空间，减少管路布局占用的设备内部容积。

在实际选型使用时，这类弯管接头的通径与两端法兰的安装孔位尺寸，可根据对接管路的通径、固定螺栓规格做匹配调整，建模时已经预留了密封槽的加工余量，若采用端面O型圈密封，可直接在法兰端面加工对应规格的密封槽，无需额外调整整体结构尺寸。弯管主体与两端法兰可采用一体铸造后精加工的工艺生产，也可采用无缝钢管弯制后焊接法兰的工艺制作，两种工艺对应的结构细节在模型中都做了适配，不管是用于铸造模具的设计参考，还是用于焊接工装的结构校核，都能直接提取对应的尺寸参数。在管路系统的振动工况下，这种两端法兰刚性固定的弯管，可通过法兰面之间的密封垫吸收部分振动能量，相比螺纹连接的弯管接头，抗松动性能更优异，长期运行时的密封可靠性更高，尤其适合固定安装后不经常拆卸的管路节点使用。
