万向节式快接传动连接头结构设计

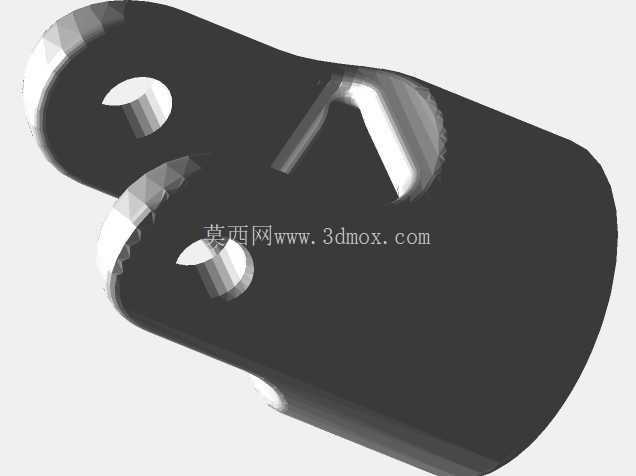

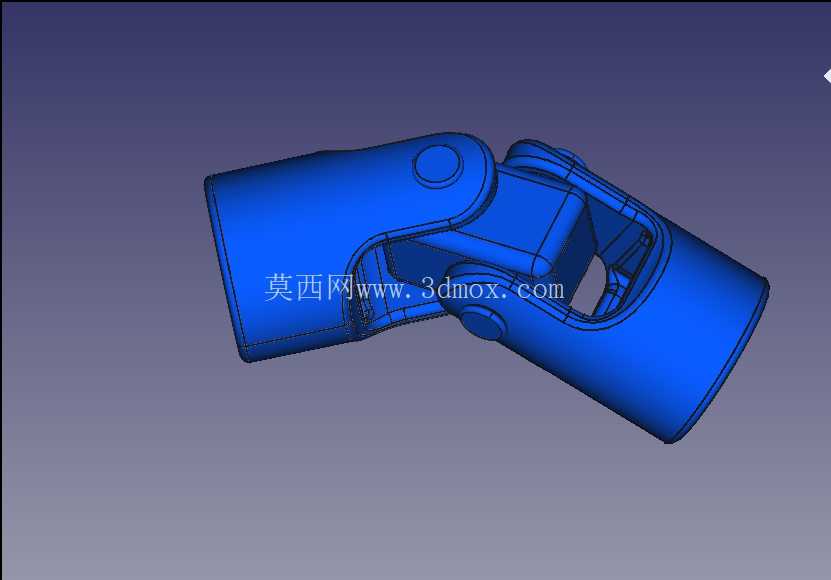

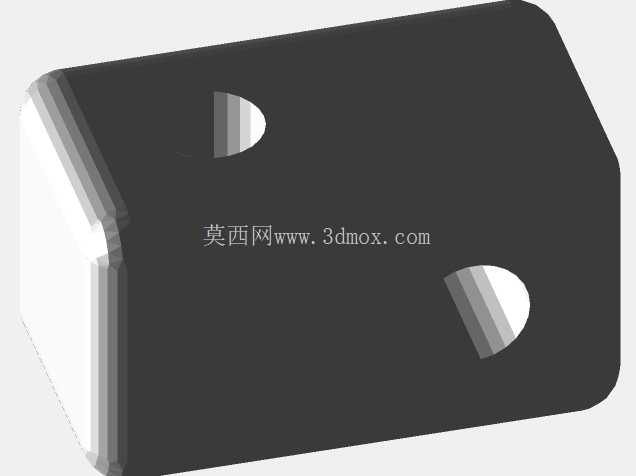

　　这类带铰接自由度的快接式传动连接头，常出现在手动工具组套、小型工装快换机构、工位级扭矩传递单元里，核心作用是在两轴存在小角度偏斜的工况下，依然能稳定传递旋转扭矩，同时支持快拆快装，适配多规格作业端头的快速切换需求。从结构上看，主体分为两个带连接腔的筒段，中间通过十字铰接结构实现角度补偿，铰接位置的销轴做了限位沉台设计，避免大角度偏转时销轴脱出，同时在铰接副的接触面预留了润滑脂存储槽，长期往复偏转作业时能减少接触面的磨粒磨损，延长铰接副的使用寿命。

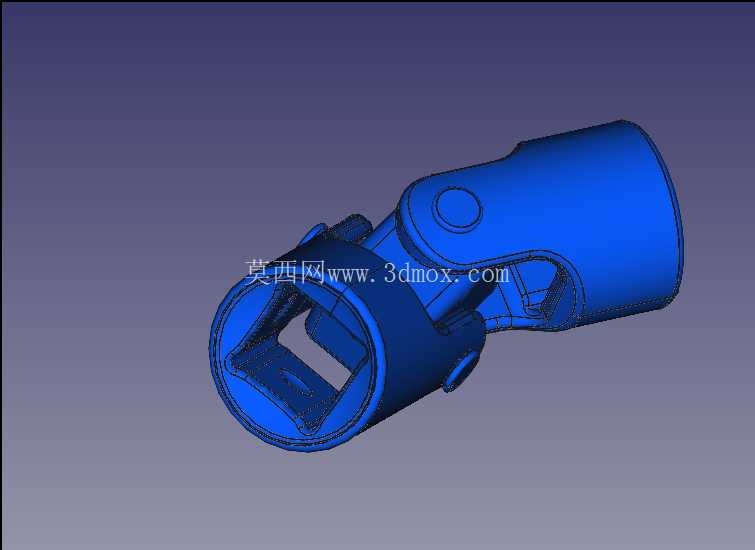

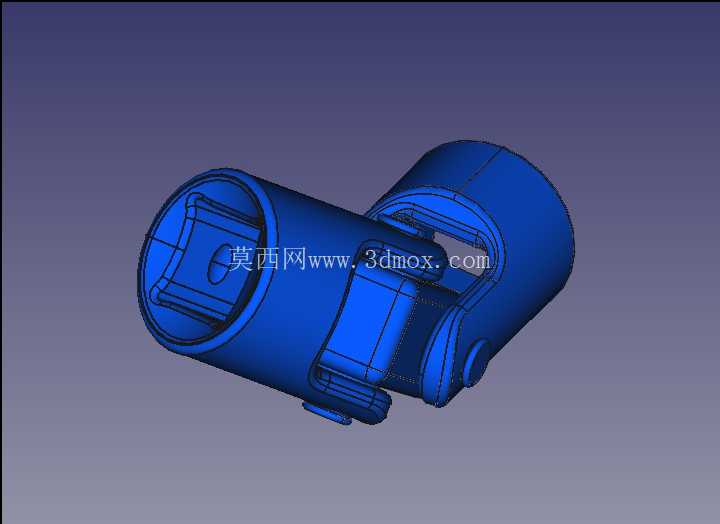

　　一端的连接腔采用内四方驱动结构，尺寸适配常规手动扳手的驱动方头，腔体内壁做了定位弹珠的安装位，安装配套作业头时能实现卡紧定位，避免作业过程中连接头脱落；另一端的筒段为外圆柱配合面，可插入对应规格的套筒、转接杆或者作业端头，配合面的公差带选用H7/g6间隙配合，既保证安装时的顺畅度，又能控制径向配合间隙，避免高速转动或者大扭矩传递时出现径向晃动。设计过程中首先要确定额定传递扭矩的边界，按照手动工具常用的最大施力扭矩计算，铰接部位的销轴剪切强度、筒段连接腔的壁厚抗扭强度都要留够1.5倍以上的安全系数，避免过载时出现结构断裂。

　　角度补偿范围控制在0-35度之间，这个区间既能满足大部分偏置工位的作业需求，又不会因为偏转角度过大导致铰接处的应力集中系数陡升，同时偏转时两筒段的外轮廓不会发生运动干涉，外边缘全部做了R2以上的圆角过渡，避免操作时划伤操作人员，也能减少应力集中点。安装边界方面，整个连接头的最大外圆直径控制在32mm，总长度在偏转角度为0时为68mm，铰接中心距离两端连接端面的距离分别为28mm和30mm，安装时只要保证两端连接部件的避让空间半径大于20mm，就能实现全角度范围内的无干涉转动。

　　这类零件采用铸造工艺做毛坯时，要注意铰接部位的壁厚均匀性，避免铸造时出现缩孔、砂眼等缺陷，毛坯完成后需要对铰接孔、内四方腔、外圆柱配合面做机加工，保证各配合面的尺寸精度和形位公差，其中铰接孔的同轴度要控制在0.02mm以内，否则会出现偏转卡滞、转动不顺畅的问题。实际应用中，这类连接头除了手动工具领域，还可以用在小型自动化设备的快换末端执行器上，当末端执行器和驱动轴存在小范围安装对中误差时，能通过自身的角度补偿能力抵消安装误差，避免驱动轴承受额外的径向力，延长驱动部件的使用寿命。在结构细节上，铰接处的销轴两端采用铆接固定，装配完成后要保证铰接副的转动阻尼适中，既不会因为过松导致作业时出现旷量，也不会因为过紧导致偏转操作费力。内四方腔的棱角处做了0.5mm的倒角，方便配套方头的插入，同时减少棱角处的应力集中，在反复承受冲击扭矩时不会出现棱角崩裂的问题。外表面做了氧化发黑处理，提升零件的防锈能力，同时表面粗糙度控制在Ra1.6以下，握持操作时的手感更顺滑，也不容易沾染油污。
