3D打印机框架支撑结构组件设计

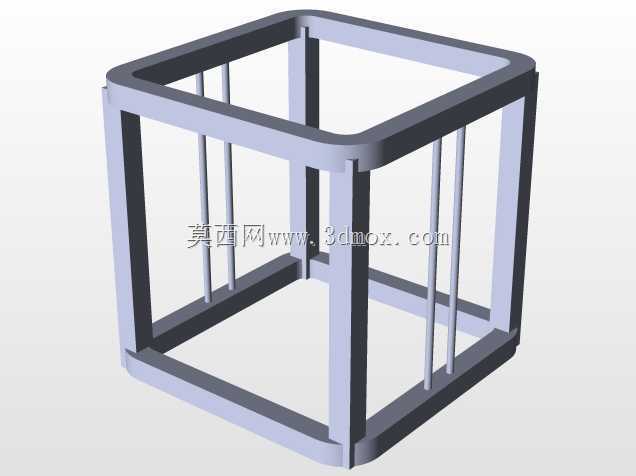

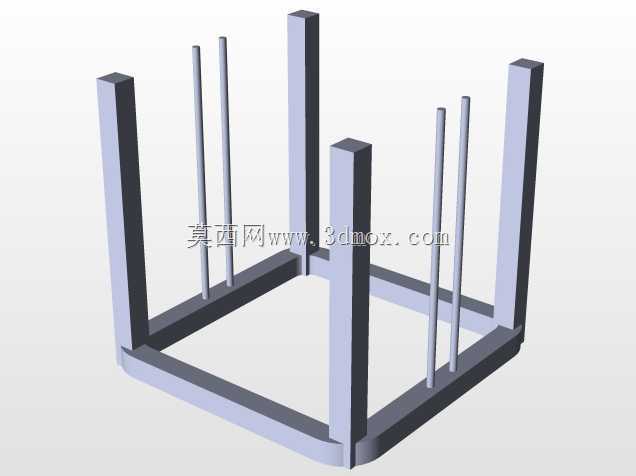

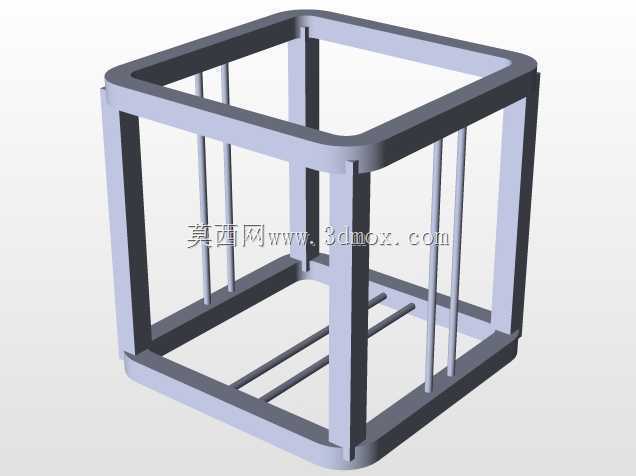

　　这套结构组件属于熔融沉积型桌面级3D打印设备的核心承载框架部分，在实际的桌面级增材制造场景中，这类框架承担着整机运动系统的基准定位作用，所有的运动轴安装座、打印平台托架、挤出头运动导轨都需要依托这个框架完成装配，其结构刚性直接决定了打印过程中运动部件的定位精度，最终影响成型件的尺寸公差与表面质量。从结构设计逻辑来看，这套框架采用了矩形底框加垂直立柱的开放式布局，底部的四边型材通过角部连接形成封闭的承力基座，能够分散打印平台运动时产生的动载荷，避免长期运行后出现基座形变导致的平台水平度偏移。垂直方向的立柱分为两种规格，分布在矩形基座四个角点的是大截面主立柱，承担X轴运动横梁的安装支撑，需要承受横梁往复运动带来的交变载荷，

　　因此截面尺寸更大，连接部位预留了足够的紧固件安装空间，保证连接刚性；而分布在主立柱之间的细径立柱属于辅助支撑结构，主要用于安装走线槽、料架、外壳护板等附属部件，不需要承担核心运动载荷，因此采用更小的截面尺寸，在保证安装需求的前提下尽可能降低整机自重。在实际装配场景中，这套框架的安装边界需要匹配桌面级设备的常规放置空间，底部框架的外形尺寸控制在常规桌面可容纳的范围内，垂直立柱的高度需要匹配设计打印行程的Z轴高度，预留出运动部件的上下移动空间，同时要保证立柱顶端的安装平面度，避免顶部横梁安装后出现倾斜，导致X轴运动平面与打印平台不平行。设计过程中需要重点考虑各立柱的位置度公差，所有垂直立柱的安装定位面需要与底部基座保持垂直，

　　角部连接位置需要设计定位止口，避免装配时出现立柱倾斜，导致后续运动轴安装时出现卡滞或定位偏差。开放式的框架布局也有明确的场景适配性，这类结构多用于入门级桌面3D打印设备，方便用户观察打印过程，也便于后期对喷头、平台等部件进行维护更换，相比封闭式箱体框架，这种结构的零件加工难度更低，装配工序更简单，能够有效控制设备的制造成本，同时框架的型材连接位置都预留了标准的紧固件安装孔位，不需要现场进行二次钻孔加工，装配时只需要按照定位标识完成拼接即可，降低了组装的技术门槛。在实际使用过程中，这类框架结构需要承受打印过程中Z轴升降带来的垂直方向载荷，以及X、Y轴快速移动时产生的水平方向冲击力，因此在设计时对各杆件的截面惯性矩做了匹配计算，

　　主立柱的截面参数能够保证在最大运动速度下，框架的形变量控制在打印精度允许的范围内，不会因为杆件震颤导致打印件出现层纹错位。辅助立柱的位置排布也经过了实际场景验证，避开了运动部件的全行程移动范围，不会出现运动干涉，同时预留的安装位可以适配不同规格的外置料架、自动调平传感器、散热风扇等常用升级配件，方便用户根据自身使用需求进行功能扩展。底部框架的内侧预留了打印平台的安装空间，平台的升降导轨可以直接固定在相邻的主立柱内侧，不需要额外增加转接支架，减少了装配累积误差，框架的底部还预留了脚垫安装位，可以通过调节脚垫高度来完成整机的水平校准，抵消放置台面的不平整对打印精度的影响。
