螺旋顶升起重机构三维结构设计

项目分类:千斤顶 发布时间:2024-08-09 ID:762710
  • 螺旋顶升起重机构三维结构设计
  • 螺旋顶升起重机构三维结构设计
  • 螺旋顶升起重机构三维结构设计
  • 螺旋顶升起重机构三维结构设计
  • 螺旋顶升起重机构三维结构设计
  • 螺旋顶升起重机构三维结构设计
  • 螺旋顶升起重机构三维结构设计
  • 螺旋顶升起重机构三维结构设计

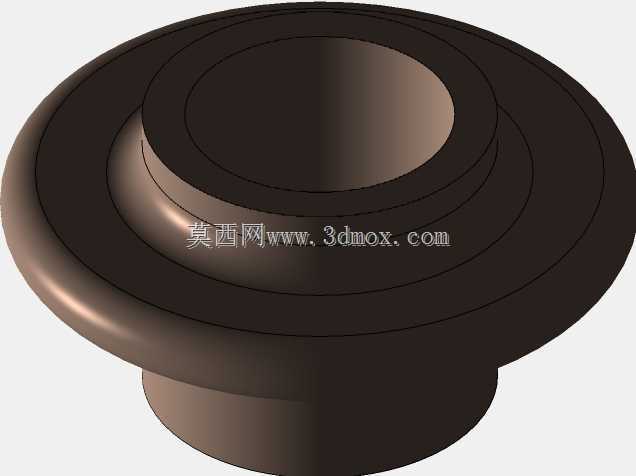

  在设备检修、重物移位、小型构件安装的现场作业场景里,这类螺旋顶升机构是一线作业人员最常接触的手动承重工具,不同于液压类顶升设备依赖密封件、液压油维持作业状态的特性,纯机械螺旋传动的结构形式,能在无动力供给的野外、狭小车间工位、临时抢修点完成稳定的重物支撑与高度调整作业,不存在液压泄漏导致的承重失稳风险,长期静置支撑的可靠性更适配设备装配过程中的长时间定位需求。从结构设计逻辑来看,整套机构围绕螺旋副的传动特性搭建,核心承重螺杆采用梯形螺纹牙型,这类牙型的牙根强度更高,传动过程中对中性好,配合带内螺纹的螺母套形成传动副,转动螺母套时即可带动螺杆沿轴向做直线升降动作,螺杆顶端配套的支撑顶帽做了防滑纹理处理,

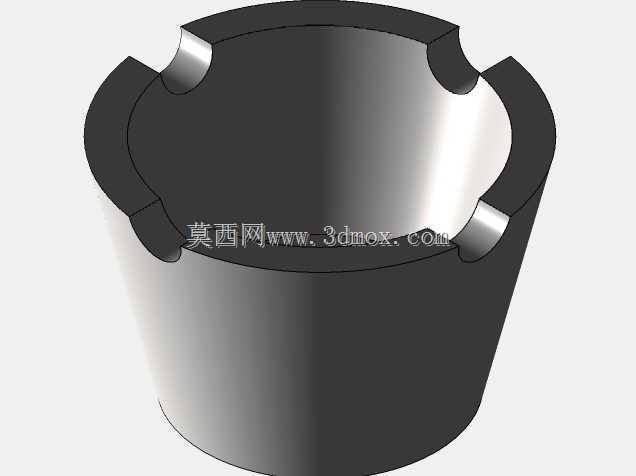

  与被支撑重物的接触面能形成足够静摩擦力,避免顶升过程中重物滑移偏载;底部的支撑底座做了加大接触面积的法兰式结构,作业时能将顶部承受的竖向载荷均匀分散到支撑地面,降低地面单位面积承压,防止软质地面出现底座下陷的问题。整套机构的操作端设计在螺母套的径向位置,配套的撬杆插孔沿螺母套圆周均匀分布,作业时可将撬杆插入插孔带动螺母套旋转,随着顶升高度升高,可逐次更换插孔位置持续施力,不需要额外配套专用操作手柄,现场用普通圆钢、撬棍即可完成操作,适配复杂现场的工具适配需求。从安装与作业边界来看,这类顶升机构的最低闭合高度适配常规设备底座与地面的预留间隙,不需要额外开挖作业坑或者垫高底座即可放入作业位置,最大顶升行程覆盖日常小型设备检修、

  构件安装的高度调整需求,作业过程中螺杆与螺母套的配合长度始终满足螺纹旋合圈数要求,不会出现螺纹脱扣的风险;整套机构的外形尺寸控制在单人可搬运的范围内,作业时不需要吊装设备辅助移位,一个作业人员即可完成设备搬运、就位、顶升的全流程操作。在结构细节处理上,螺母套与底座之间设置了推力轴承结构,能大幅降低螺母旋转时的端面摩擦阻力,即便是承受额定载荷的状态下,操作人员也能通过撬杆平稳转动螺母,不会出现施力过大导致的螺母卡顿、回转问题;螺杆表面做了防锈处理,长期存放后螺纹副也不会出现锈死无法转动的情况,适合作为车间、抢修班组的常备工具存放。不同于剪式顶升结构的侧向受力薄弱问题,这类纯螺旋轴向受力的结构,能承受一定范围内的偏载载荷,

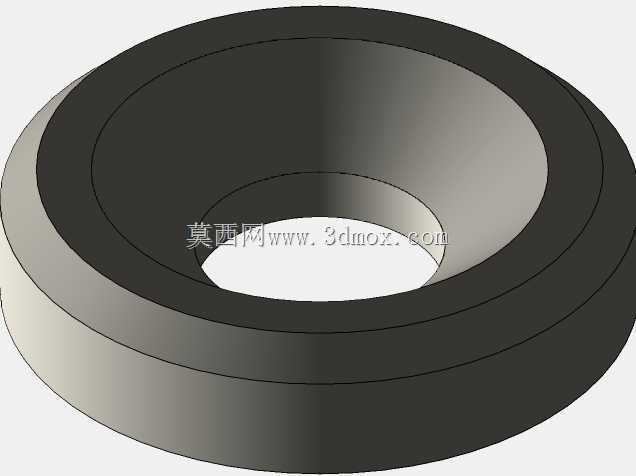

  在设备底座倾斜、支撑面不完全水平的场景下,只要偏载角度在允许范围内,依然能稳定完成顶升作业,不会出现结构侧弯变形的问题。在实际选型应用中,这类螺旋顶升机构常被用于小型机床的水平调整、汽车底盘检修的支撑、钢结构安装过程中的标高微调、模具装配时的合模高度调整等场景,因为纯机械结构的自锁特性,顶升到位后不需要额外加装机械锁止装置,梯形螺纹的导程角小于螺纹副当量摩擦角,机构本身具备可靠的自锁性能,即便受到振动、冲击载荷的作用,螺杆也不会自行回转下落,能长时间维持稳定的支撑高度,这一点在设备装配的长时间定位作业中优势尤为明显。建模过程中对各部件的配合间隙做了符合实际加工要求的预留,螺纹副之间的配合间隙控制在合理范围,既保证转动过程无卡滞,也不会因为间隙过大导致顶升过程中出现晃动;底座与螺母套的连接采用过盈配合加定位销的结构,能承受顶升过程中传递到螺母套的扭矩,不会出现螺母套与底座相对转动的问题;顶帽与螺杆顶端的连接采用球面配合结构,当被支撑面存在一定倾斜角度时,顶帽可以自动调整角度,保证支撑面与重物完全贴合,避免局部应力集中导致的部件变形或者重物滑脱。整套结构没有复杂的异形零件,所有部件都可以通过常规的车削、铣削加工完成,加工成本低,后期维护也十分简便,只需要定期在螺纹副位置涂抹润滑脂,降低螺纹磨损速率,即可长期维持良好的操作手感与承重性能,不需要更换密封件、液压油等易损耗材,全生命周期的使用成本远低于同吨位的液压类顶升设备。
