手动螺旋顶升承重工具结构设计

　　在车辆维保、重型设备工位调整、小型构件临时顶升的作业场景里，手动螺旋顶升工具是无需外接动力源就能完成稳定承重举升的核心工装，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承重泄压回落的问题，哪怕在无电源、野外露天、低温高寒的作业环境下，也能保持稳定的支撑状态，不会因为温度变化、介质渗漏出现支撑高度偏移，这也是很多固定工位重载支撑、设备长期调平场景优先选用螺旋结构顶升工具的核心原因。

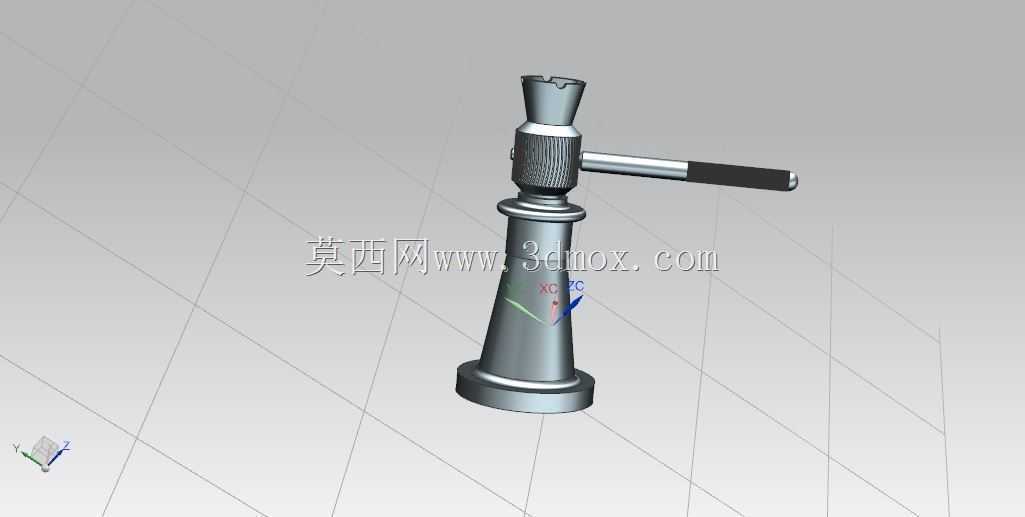

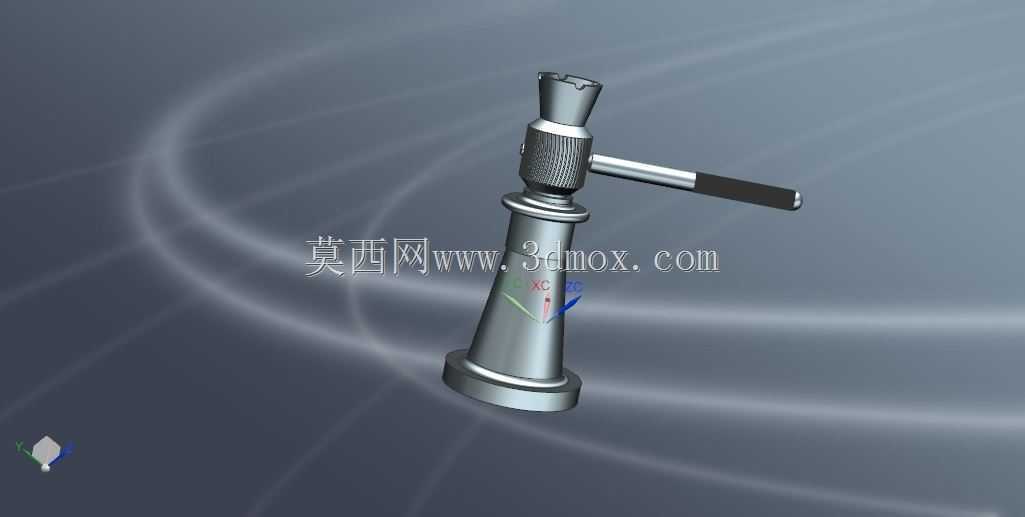

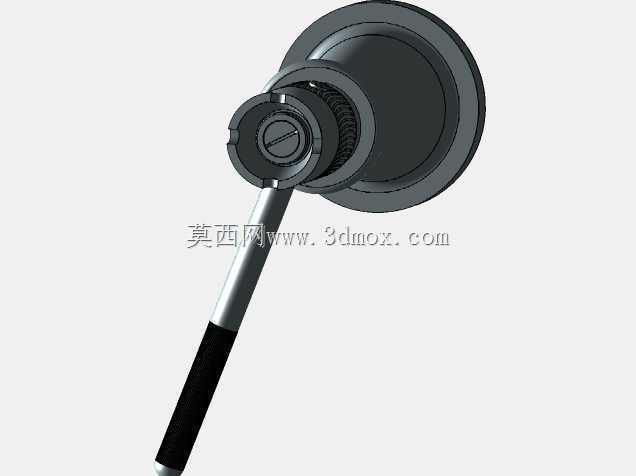

　　从结构设计逻辑来看，这套螺旋顶升机构的核心传动副采用梯形传动螺杆配合定制螺母的结构，没有选用普通三角螺纹，核心考量是梯形螺纹的牙型角更小，传动效率更适配手动输入的扭矩特性，同时具备可靠的自锁性能——当顶升作业停止、摇臂不再施加转动力矩时，螺纹副的摩擦角能够完全锁止当前顶升高度，哪怕承受额定范围内的冲击载荷、侧向偏载，也不会出现螺杆自行回转回落的问题，不需要额外加装锁止销、制动卡箍这类附加结构，就能满足作业安全要求。底座部分采用大直径圆盘式支撑结构，底部做了平整的机加工接触面，设计时特意加大了底座的支撑半径，确保顶升作业时整个设备的重心投影始终落在底座支撑面范围内，哪怕承受一定角度的偏载，也不会出现侧翻失稳的问题；底座和螺母座采用过盈配合加骑缝销的连接方式，避免长期承受交变载荷时螺母座和底座出现相对转动，导致传动失效。

　　摇臂部分的设计充分考虑了手动操作的人机工程特性，操作杆长度经过扭矩匹配计算，确保单人施加正常握力就能驱动螺杆顶升额定载荷，不会出现操作力过大无法顶升、或者力臂过长导致操作空间不足的问题；握把位置套有防滑绝缘套，既可以避免冬季低温操作时金属直接粘黏皮肤，也能在带电作业周边场景下提供基础的绝缘防护，摇臂和螺杆顶端的驱动头采用四方孔配合结构，配合间隙控制在合理范围，转动时不会出现明显的晃量，同时可以在空间受限的场景下快速拔出摇臂调整插接角度，不需要整圈转动摇臂就能完成小幅度的高度调整，适配狭窄维保空间的作业需求。顶部的承重头采用球面配合的浮动结构，和被顶升物件接触的端面做了防滑滚花处理，当被顶升面存在小角度倾斜时，球面结构可以自动适配接触面角度，避免出现点接触、线接触导致的应力集中，防止顶升过程中接触面打滑、工件压溃变形的问题。

　　从安装边界和尺寸适配角度来说，这类手动螺旋顶升工具的最低收缩高度控制在常规车辆底盘离地间隙的适配范围内，能够直接伸入轿车、轻型货车的底盘顶升点位下方，不需要额外垫高基础；最大顶升行程覆盖常规维保作业的高度需求，从轮胎更换、刹车片更换到底盘构件检修的高度要求都能满足，整体外轮廓直径控制在合理范围，不会因为体积过大无法伸入设备底部的狭小支撑空间。整个结构没有复杂的液压管路、密封元件，所有零部件都采用金属切削加工成型，日常维护只需要定期在螺纹副表面涂抹润滑脂，就能保证长期顺畅传动，哪怕在多粉尘、潮湿的作业环境下，也不会像液压千斤顶那样因为杂质进入密封腔导致卡顿、泄压问题，使用寿命远高于同吨位的液压类顶升设备。

　　在结构细节处理上，螺杆的行程两端都做了硬限位设计，升到最高行程时会通过轴肩挡住螺母端面，避免操作时过度转动把螺杆完全旋出螺母导致设备坍塌；降到最低位置时螺杆顶端的驱动头会和螺母座端面贴合，不会出现螺杆脱出底座的问题。螺杆表面做了调质处理，牙型表面经过淬火硬化，长期承受重载摩擦也不会出现牙型变形、滑牙的问题；所有外露金属表面都做了防锈氧化处理，在露天存放、潮湿环境作业时也不会轻易锈蚀卡滞。和其他顶升设备不同，螺旋顶升的高度调整精度更高，可以通过转动摇臂实现毫米级的高度微调，在设备安装调平、构件焊接对位这类需要精确控制支撑高度的场景下，比液压顶升的操控性更好，不会出现液压系统微动调节时的爬行、突跳问题，能够精准控制顶升高度，满足高精度对位的作业要求。
