剪叉式螺旋顶升承载机构结构设计

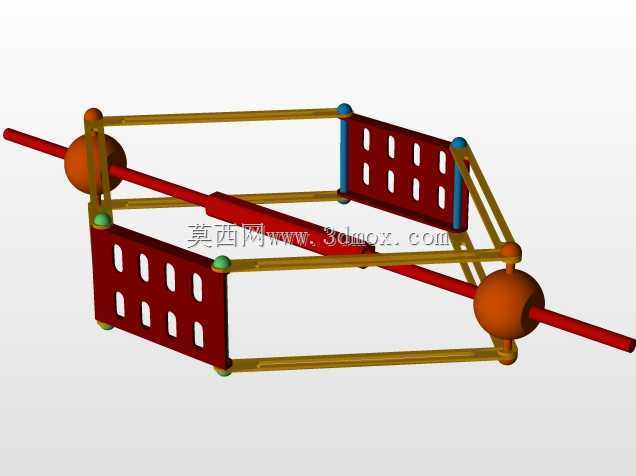

　　在设备检修、小型构件安装、工位高度微调这类需要小行程稳定顶升的作业场景里，螺旋驱动的剪叉式顶升结构一直是可靠性优先的选型方向，不同于液压类顶升设备存在的密封老化、泄压回落风险，纯机械螺旋传动的结构可以在任意顶升位置实现机械自锁，不需要额外增加锁止机构就能长时间承载，完全适配无外接动力源的野外检修、车间零散工位调平这类使用场景。这套剪叉螺旋顶升结构采用对称式双剪叉臂布局，两侧剪叉臂通过中部铰接销轴形成可开合的平行四边形联动结构，驱动丝杆横向贯穿两侧剪叉臂的端部铰接座，当转动丝杆时，两个端部铰接座会沿丝杆轴向同步相向或反向移动，带动剪叉臂绕铰接点转动，实现顶部承载平台的垂直升降，整个传动过程没有冗余的中间传动件，力的传递路径直接，

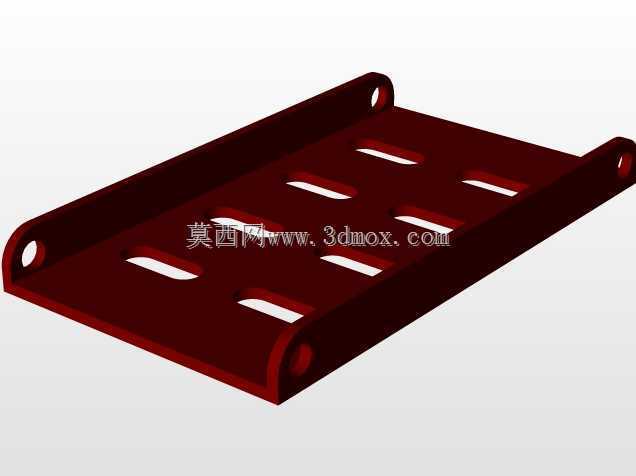

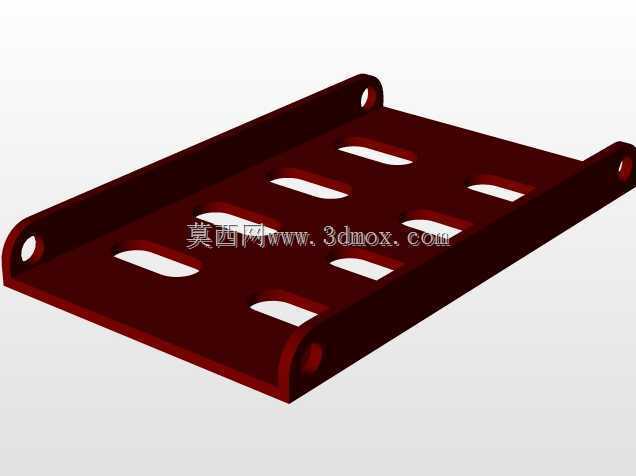

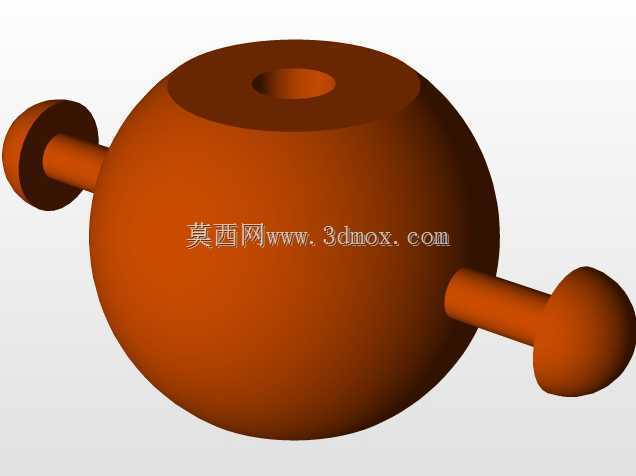

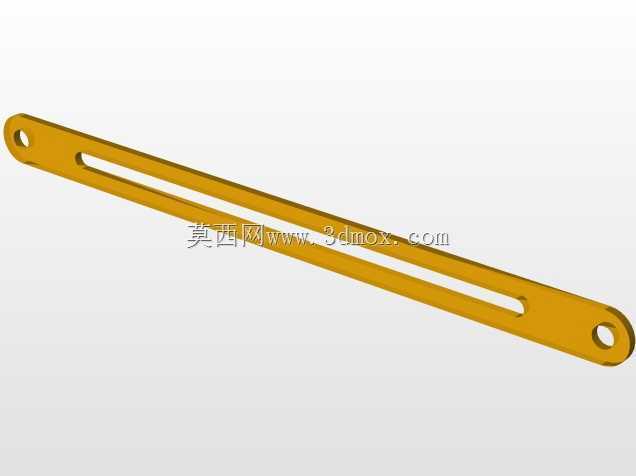

　　手动驱动时的操作力损耗控制在较低水平。从结构设计的细节来看，剪叉臂采用矩形截面杆件加工，相比圆管杆件在承受垂直载荷时的抗弯曲变形能力更强，臂体上开设的多组长圆孔并非装饰结构，一方面是在保证臂体结构强度的前提下降低整体自重，另一方面可以作为附属工装的挂接孔位，方便在顶升作业时临时固定安全挡块、定位辅具这类配件。两端的球形铰接座采用大直径球面配合，相比普通销轴铰接可以抵消剪叉臂开合过程中产生的微小角度偏差，避免臂体运动过程中出现卡滞，同时球面接触的应力分布更均匀，在满载荷承载时不会出现局部应力集中导致的铰接座压溃变形。丝杆采用梯形螺纹传动，相比普通三角螺纹的传动效率更高，同时梯形螺纹的牙型强度更好，长期承受轴向载荷时不会出现滑牙问题，

　　螺纹副的配合间隙控制在合理范围，既保证转动时的顺畅度，又不会因为间隙过大导致顶升过程中出现平台晃动。设计过程中首先确定的是核心安装边界参数，整个机构在完全收拢状态下的总高度控制在低位，方便塞入待顶升构件的底部间隙，完全顶升时的行程满足常规小型设备检修的高度需求，横向总宽度适配常见的设备底座支撑间距，不需要额外增加延伸支撑脚就能保证顶升时的整体稳定性，丝杆的操作端伸出长度预留足够的空间，方便配套使用棘轮扳手或者加力杆转动，在重载顶升时可以通过加力杆降低操作力度。顶部和底部的承载面都做了平面度处理，底部平面可以直接贴实地面或者工位基准面，不会因为底面不平出现受力偏载，顶部承载面可以根据使用需求加装防滑橡胶垫或者定制的仿形支撑块，避免顶升过程中待支撑构件出现滑移。整个结构的所有铰接点都预留了润滑脂注油通道，日常维护时只需要定期注入润滑脂就能保证铰接部位的转动顺畅，不需要复杂的拆解保养，适合在多粉尘、无日常精细化维护的作业环境下长期使用。在实际选型适配时，这套结构可以根据需要承载的额定载荷调整剪叉臂的截面尺寸、丝杆的直径以及螺纹参数，不需要改动整体的传动布局就能覆盖不同载荷等级的使用需求，比如用于轻型工位调平时可以减小杆件壁厚降低自重，用于重型构件顶升时可以加大杆件截面和丝杆直径提升承载能力，结构的拓展性较强。不同于常见的立式螺旋千斤顶，这种剪叉式布局的顶升机构在收拢状态下的整体高度更低，可以伸入间隙更小的构件底部完成顶升作业，

　　同时顶升过程中顶部平台始终保持水平状态，不会像单柱立式千斤顶那样存在顶部随丝杆转动出现偏转的问题，对于需要保持水平顶升的构件安装场景适配性更好。在结构强度校核阶段，重点对剪叉臂的中部铰接位置、丝杆的轴向抗压稳定性、端部铰接座的接触应力做了验算，保证在1.25倍额定载荷下所有结构件的应力都在材料许用应力范围内，不会出现塑性变形，同时对丝杆的自锁性能做了验证，在螺纹副润滑状态下依然可以可靠自锁，不会因为载荷作用出现自动回落的安全隐患。整个机构的零部件加工工艺性较好，剪叉臂可以通过型材切割、钻孔完成加工，铰接销轴采用标准圆柱销即可，丝杆可以采用标准梯形丝杆改制，不需要复杂的定制加工工序，生产制造成本较低，适合小批量定制或者维修场景下的自制加工。
