电力变压器挂接枢轴结构设计

　　在电力输配系统的变压器装配环节，挂接枢轴是实现组件挂装定位、转动铰接的核心受力构件，这类零件看似结构简单，却直接决定了变压器外挂组件的安装可靠性与长期运行稳定性，尤其在户外架设的电力变压器场景中，枢轴需要同时承受静态挂载载荷、风振带来的交变载荷，以及温差变化带来的结构应力，对结构设计的合理性有极高要求。从实际应用场景来看，这类挂接枢轴主要用于变压器箱体与外挂附件、安装挂架之间的铰接连接，部分场景下也用于变压器检修门、可开合防护组件的转动支撑，需要在保证连接强度的前提下，预留合理的转动间隙，避免长期户外运行出现锈蚀卡滞、应力断裂等问题。

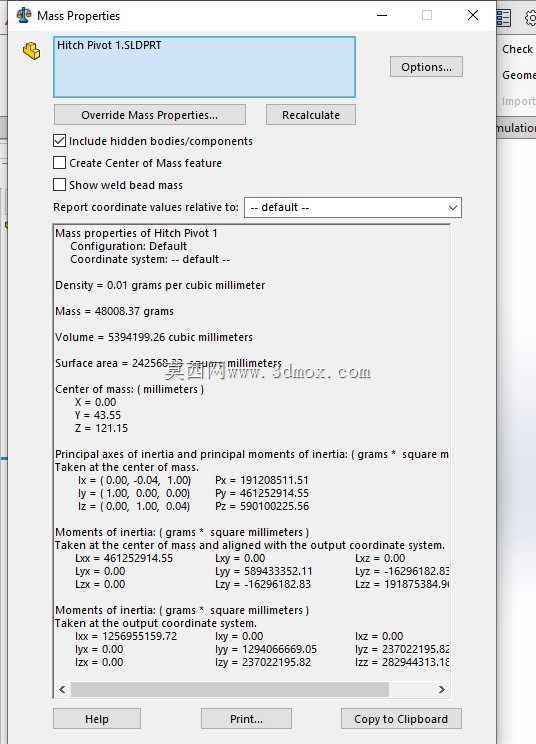

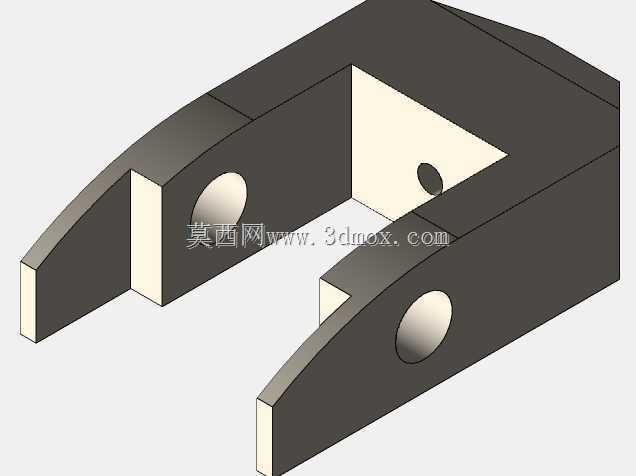

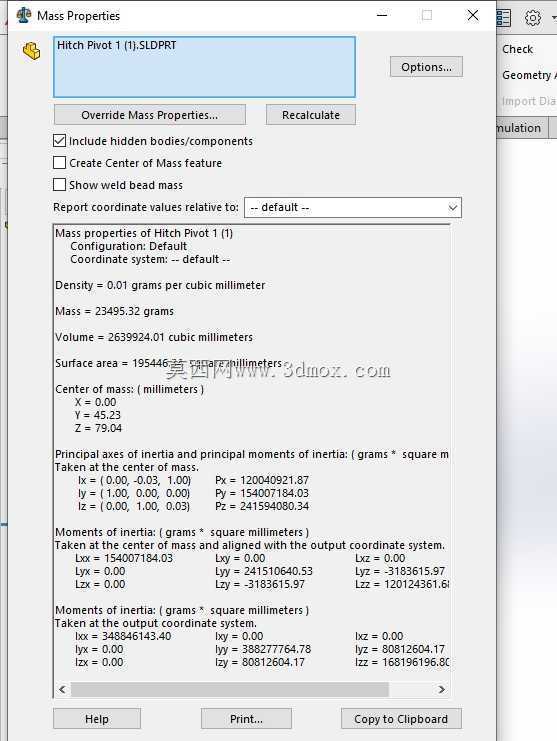

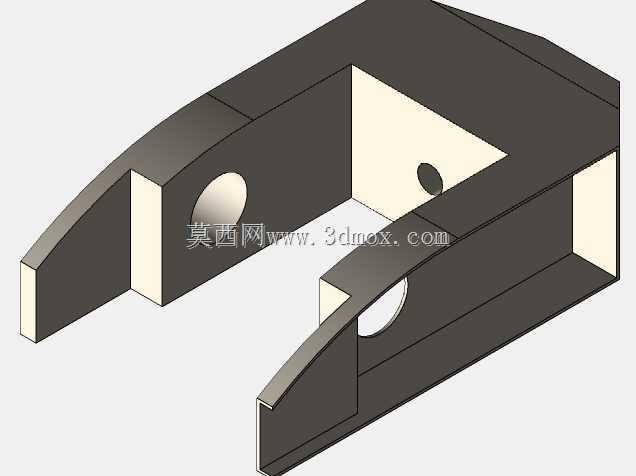

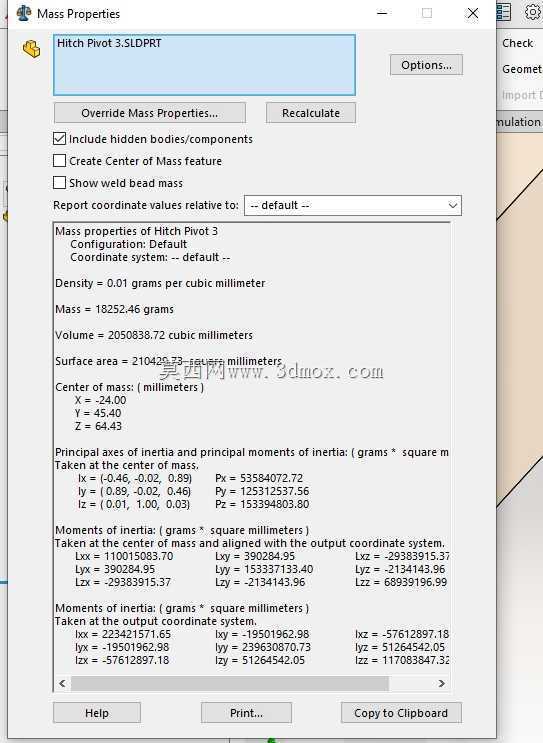

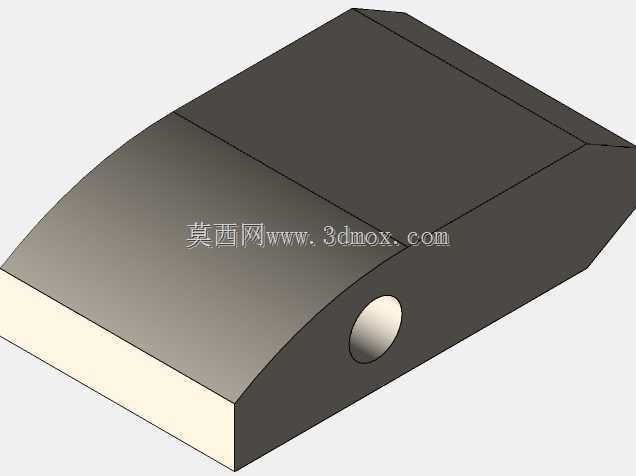

　　从结构设计思路来看，建模阶段首先从草图基准搭建入手，先确定枢轴的核心安装基准面，也就是与变压器安装座贴合的平直安装面，这个面的平面度公差需要控制在合理范围内，保证安装后不会出现局部应力集中。主体结构采用带弧形过渡的块体设计，并非规则的矩形结构，弧形过渡面一方面是为了避让周边相邻组件的安装空间，避免装配时出现干涉，另一方面弧形结构可以优化应力传递路径，相比直角结构能大幅降低边角位置的应力集中系数，在承受交变载荷时不容易出现疲劳裂纹。侧面的通孔是枢轴的核心功能结构，孔的轴线与安装基准面保持严格的平行度要求，孔壁的表面粗糙度需要满足铰接销轴的转动需求，既不能过于粗糙造成销轴磨损加快，也不需要过高的加工精度徒增成本，孔的两端做了微小的倒角处理，方便销轴装配时的导入，也能去除加工毛刺避免装配时划伤销轴表面。

　　从安装边界与尺寸配合来看，零件的底部平直边是主要的安装贴合面，长度方向的尺寸需要匹配变压器安装座的预留安装位，宽度方向不能超出安装座的边界，避免与周边的布线、散热结构产生干涉。侧面铰接孔的中心高度是关键安装尺寸，这个尺寸直接决定了外挂组件的转动中心位置，设计时需要核对相邻组件的转动轨迹，保证外挂件开合转动时不会与变压器箱体、散热翅片发生碰撞。零件的整体厚度根据挂载载荷计算确定，保证在额定挂载重量下，结构的最大变形量在允许范围内，不会因为长期受力出现塑性变形。弧形顶面的曲率设计经过反复校核，既保证了结构强度，也尽可能缩减了零件的整体重量，降低安装座的承载负担。

　　在结构细节处理上，所有的棱边都做了圆角过渡处理，没有尖锐的边角，一方面是避免安装过程中划伤作业人员，另一方面也能减少边角位置的应力集中，提升零件的抗疲劳性能。零件的材质一般选用结构钢，表面做防锈处理，适配户外露天的运行环境，建模过程中每完成一个特征搭建，都会同步核对组件的配合尺寸，更新相关配合面的公差匹配关系，保证零件与安装座、铰接销轴、外挂组件之间的配合间隙处于合理区间，不会出现过盈装配导致的安装困难，也不会因为间隙过大造成挂载晃动。这类枢轴结构虽然不属于变压器的核心电磁组件，但作为机械连接的关键受力件，其结构设计的合理性直接影响变压器整体的安装运维效率，合理的结构设计既能降低加工难度，也能提升长期运行的可靠性，减少后期运维的更换成本。
