同轴嵌套式环形金属结构练习构件

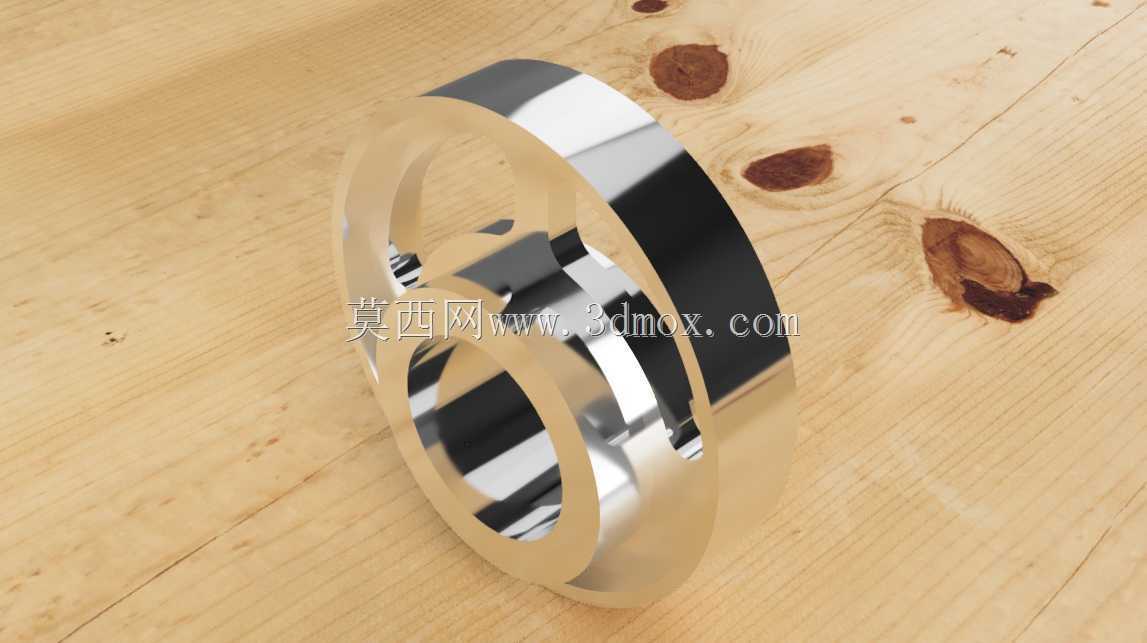

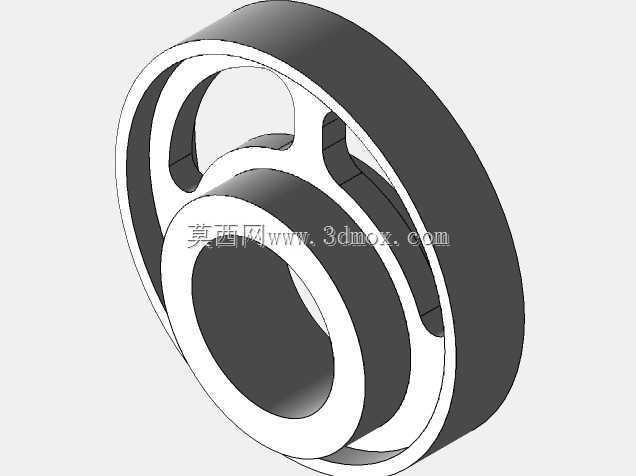

　　这类同轴嵌套的环形金属构件，常作为机械结构设计入门阶段的典型练习载体，也可作为传动、限位类组件的原理验证样件，在小型回转机构、工装定位模块、教学演示教具场景中都能找到对应的应用落点。从实际功能层面看，该类构件核心是通过不同直径环体的同轴嵌套，实现径向限位、轴向承托或是回转间隙配合的基础功能，外层宽边环体可作为安装基准面，内层嵌套的阶梯环结构可适配不同直径的轴类零件穿过，环体之间的台阶面能直接承担轴向的定位抵靠作用，不需要额外加装定位挡圈，在轻载回转场景下可以简化装配流程。

　　设计这类构件时，首先要明确同轴度的核心控制要求，所有环体的回转中心必须完全重合，否则装配后会出现回转卡滞、偏磨的问题，建模过程中需要优先绘制中心基准轴，所有环形截面的草图都以该基准轴为回转中心，避免后续特征偏移。环体的壁厚设计需要兼顾结构强度与轻量化需求，外层环的壁厚要大于内层嵌套环的壁厚，因为外层环需要承担安装固定的压紧力，壁厚不足会导致装夹时出现形变，内层环主要承担轴件的导向作用，壁厚可适当减薄，但要保证与配合轴件的接触长度不小于轴径的1.2倍，避免导向长度不足引发轴件歪斜。

　　从外形尺寸与安装边界来看，该构件的最大外圆直径为外层环的外边缘尺寸，安装时需要预留至少3mm的径向装配间隙，避免与周边结构产生干涉；构件的轴向总宽度为外层环的轴向厚度，安装时的轴向定位空间需要比总宽度多预留1-2mm的调整余量，方便装配时的位置微调。环体的所有棱边都做了R0.5的圆角处理，一方面是去除机加工后的锐边毛刺，避免装配时划伤操作人员或是配合零件的表面，另一方面也能降低应力集中系数，提升构件在反复受载情况下的疲劳寿命。金属质感的表面处理对应实际加工中的抛光镀铬工艺，这类处理方式既可以提升构件表面的防锈能力，也能降低表面粗糙度，减少与配合件之间的摩擦阻力。

　　在实际建模练习过程中，这类构件可以帮助设计者熟练掌握回转特征、同轴度约束、倒角圆角特征的操作逻辑，也能直观理解环形零件的配合公差选取逻辑——比如内层环的内孔与轴件的配合可选H7/g6的间隙配合，保证回转顺畅，外层环的外圆与安装座孔的配合可选H7/k6的过渡配合，保证安装定位的稳定性。需要注意的是，嵌套环之间的连接位置要做平滑过渡，不能出现直角相接的结构，否则在受力时连接位置会出现应力集中，长期使用容易出现断裂问题，建模时可以在连接位置添加R1的内圆角，分散应力传递路径。这类构件虽然结构简单，但涵盖了回转类零件设计的核心要点，是掌握盘套类零件设计逻辑的典型练习对象，后续可基于该基础结构拓展出轴承挡圈、密封压环、轴套定位环等多种实际工业用零件的设计方案。
