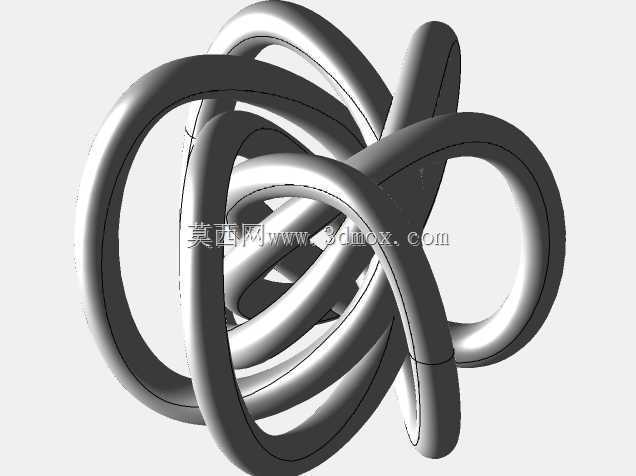

六环交织无限循环环形立体结构件

项目分类:通用机械零部件 发布时间:2024-08-09 ID:762795
  • 六环交织无限循环环形立体结构件

  做了十几年结构设计,第一次拿到这个六环交织的环形件数模时,最先关注的是它的空间曲面连续性——六根等径圆管沿着闭合的空间轨迹连续缠绕,相邻环管之间保持均匀的间隙,没有出现曲面褶皱或者曲率突变的问题,这在扫掠特征建模时很考验路径草图的约束精度,要是空间路径的相切约束没做全,扫掠出来的管体就会出现局部扭曲,根本没法做后续的壁厚处理或者3D打印切片。

  从实际应用场景来看,这类交织环形结构最早是从拓扑艺术装置衍生来的,现在已经慢慢渗透到工业设计的多个细分领域:高端文创产品的金属摆件会用这类结构做主体,靠多环交织的视觉层次感提升质感;工业设备的流体管路排布验证时,也会参考这类连续缠绕的管路走向逻辑,在有限的安装空间内最大化管路长度同时避免干涉;甚至部分特种换热器的换热管排布,也会借鉴这种多环连续交织的思路,让介质在管内流动时持续改变流向,提升湍流程度来强化换热效率。

  这个结构件的外径控制在70mm,属于小尺寸精密构件范畴,这个尺寸边界刚好适配桌面级3D打印的成型幅面,也适合用五轴铣削做金属样件加工。建模时最先要确定的是中心基准面,六个环的旋转轴全部交汇于构件的几何中心,每个环的旋转角度差保持均匀,才能保证最终的交织结构完全对称,不会出现某一侧环管突出或者间隙不均的问题。我之前做类似的多环交织结构时踩过坑,一开始没锁定所有环的中心交汇点,扫掠完之后发现整体结构偏心,放到装配体里和周边的安装座对不上,只能回头重新调整草图基准,浪费了不少时间。

  从功能特性来说,这个六环循环结构属于自支撑类的空间结构,六根环管互相穿插支撑,不需要额外添加加强筋就能获得不错的结构刚性,哪怕用树脂材料做3D打印样件,拿在手里按压也不会出现明显的形变,要是用不锈钢做金属3D打印,后续做抛光处理之后,表面的金属反光会顺着环管的曲面连续流动,视觉上的循环感会更强。做安装边界校核的时候要注意,这个构件的最大外轮廓是直径70mm的球形包络面,不管是做摆件底座的沉孔设计,还是做设备内部的安装位预留,都要按照这个球形包络面留够安全间隙,不能只看某一个方向的投影尺寸,不然环管的弯曲段很容易和周边零件发生干涉。

  建模过程中还有个容易忽略的细节,就是环管之间的最小间隙控制,我数模里把相邻环管的间隙控制在1.2mm,这个间隙值刚好适配大部分3D打印工艺的最小成型间隙,不会出现打印过程中相邻管体粘黏的问题,要是后续要做电镀或者阳极氧化表面处理,这个间隙也能让镀液顺利流通,不会出现积液导致的表面色差。如果是用来做流体管路的原型验证,还可以在扫掠特征里直接添加壁厚参数,把管体做成空心结构,两端预留管路接口,就能直接接入流体测试回路,不用再做二次结构修改。

  很多刚接触空间曲面建模的工程师会觉得这类交织结构很难做,其实只要拆解清楚逻辑就很简单:先画出单个环的空间扫掠路径,给路径添加全相切约束,然后按照圆周阵列的方式,以构件中心为阵列原点,均匀阵列出六个环,再逐个检查相邻环之间的干涉情况,微调每个环的旋转角度直到间隙均匀,最后做圆管扫掠就能得到完整的结构。要注意的是阵列的时候不能用简单的平面圆周阵列,要用到三维阵列或者基准轴阵列,保证每个环的空间角度完全一致,不然做出来的结构对称性会很差,视觉上的循环感就破了。

  这类结构除了做摆件和管路验证,还有个很实用的应用场景就是做特种减震垫的内部骨架,把多环交织的金属骨架嵌在橡胶减震垫内部,靠环管之间的互相形变来吸收多方向的震动载荷,比传统的直孔式减震垫的减震频宽要宽很多,适合用在精密检测设备的减震支座上。我之前帮客户做过类似的减震骨架,就是在四环交织结构的基础上调整了环管直径和间隙,装在光谱仪的底部支座上,比原来的橡胶垫减震效果提升了近40%,而且结构寿命更长,不会出现长期受压之后的永久形变。
