七循环缠绕式环形立体结构件

　　在做空间曲面类构件的结构验证时，这类多循环缠绕的闭环构型往往是验证曲面连续性、空间干涉校验的典型参照对象，很多刚接触空间曲线建模的工程师，都会拿这类多环缠绕结构练习扫掠路径的曲率控制，毕竟这类结构没有平直的安装基准面，所有曲面都是连续过渡的环面，对路径的G2连续性要求极高，一旦某一段路径的曲率出现突变，扫掠出来的环面就会出现褶皱或者自相交的问题，根本没法生成可用于加工的实体。

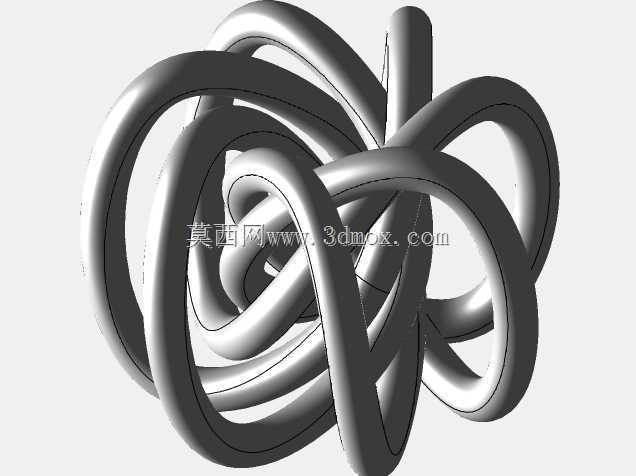

　　这次的七循环缠绕结构，外径控制在70mm的边界范围内，整个构件没有额外的突出安装耳或者连接法兰，所有环体的截面直径保持统一，七个闭环循环段在中心区域互相缠绕交织，每一段环体和相邻环体之间都保留了均匀的间隙，不会出现实体干涉的情况，这种间隙控制在做3D打印验证的时候尤为重要，如果间隙预留不足，打印过程中相邻环面的熔融耗材就会粘连在一起，没法呈现出独立缠绕的结构效果。

　　从实际应用场景来看，这类结构很少直接作为承重的功能零部件使用，更多是作为艺术装置的内部支撑骨架、创意摆件的主体结构，或者是流体管路中特殊混流腔道的原理验证构型——当流体从这类多环缠绕的腔道内部通过时，会不断被环道改变流向，产生多维度的扰流效果，在一些小型的静态混合器设计中，就会参考这类多循环缠绕的腔道结构，不用额外加装搅拌叶片，仅靠流道本身的构型就能实现不同介质的充分混合。

　　在建模思路上，这类结构不能直接用多个独立圆环拼接，那样在环体相交的位置会出现实体重叠或者衔接缝隙，正确的建模逻辑是先在三维空间中绘制一条连续的、闭合的七循环缠绕路径，路径的每一个拐点都要做圆角过渡，保证整个路径的曲率变化平滑，之后以路径的法向平面为基准，绘制统一直径的圆形截面，沿着整条路径做扫掠生成实体，之后还要对所有环体相交的位置做布尔运算校验，确认没有出现零厚度的几何面或者自相交的实体错误。

　　考虑到实际加工的安装边界，整个70mm外径的尺寸设定，刚好适配常规的桌面级FDM3D打印机的成型平台范围，不需要拆分模型就能一次性打印成型，同时这个尺寸也适合作为小型文创摆件的主体，放在桌面展示不会占用过多空间，如果是用于工业混流结构的原理验证，这个尺寸也可以直接缩放适配不同的管路通径，因为整个结构是等比例的闭环构型，缩放过程中不会改变环体之间的间隙比例，也不会出现曲面变形的问题。

　　在结构强度方面，因为所有环体都是互相缠绕交织的整体结构，相比单一的圆环构件，这种多环缠绕的结构能承受来自多个方向的外力，当某一段环体受到径向压力时，力会沿着连续的环体路径分散到其他几个循环段上，不会出现单点受力断裂的情况，这也是很多柔性支撑结构会参考这类缠绕构型的原因，在保证整体轻量化的同时，还能获得不错的结构韧性。

　　做这类结构的建模校验时，还要特别注意环体截面的直径选择，如果截面直径过大，相邻环体在缠绕的位置就会出现实体重叠，没法生成独立的环道结构，如果截面直径过小，整个结构的刚性就会不足，很容易出现受力变形的情况，这次的结构在70mm外径的边界下，经过多次参数调整，最终确定的截面直径刚好能让七个循环段的环体在中心区域有序交织，既保留了均匀的间隙，又保证了整体结构的刚性，不管是用于3D打印实物验证，还是作为原理构型参考导入到其他设备的结构设计中，都不需要再做额外的几何修复。
