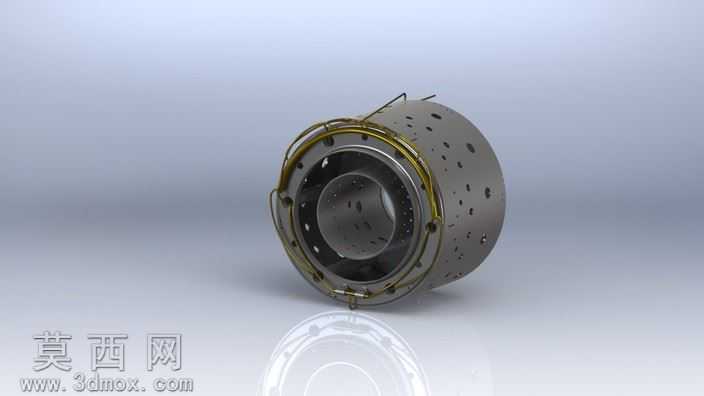

KJ66微型涡轮发动机燃烧室结构模型

本模型为KJ66微型涡轮发动机核心燃烧室部件的三维参数化建模成果，建模过程中严格遵循微型涡喷燃烧室的真实结构比例与功能逻辑，采用自顶向下的设计思路完成整体结构搭建。建模阶段首先依据微型涡喷燃烧室的工作原理，划分出进气掺混段、主燃区、火焰筒、冷却气膜孔、燃油安装定位结构、涡轮连接端等核心功能区域，通过多特征组合建模的方式还原真实部件的结构细节：火焰筒壁面的多排冷却小孔采用阵列特征完成均匀排布，保证孔位间距、孔径参数符合真实燃烧室的冷却设计要求；筒体端部的密封安装边采用凸台与安装孔组合的特征设计，还原部件的装配定位功能；外层机匣与内层火焰筒的同轴装配关系通过基准轴约束完成，保证双层结构的同轴度精度符合动力部件的装配要求。材质渲染阶段针对不同结构区域匹配对应材质属性：火焰筒内壁采用高温合金哑光金属材质，还原高温工作环境下的金属质感；外层机匣采用航空不锈钢半哑光材质，搭配细微的表面磨砂纹理，体现航空构件的加工质感；密封胶圈与管路附件采用耐高温橡胶与金属编织管路材质，通过材质的粗糙度、反光度参数调整，区分不同构件的材质差异，渲染输出时采用柔和的影棚布光，通过多角度光源投射凸显燃烧室的环形腔体结构、壁面孔位特征与端部安装结构的细节，让模型整体呈现出接近真实工业构件的视觉效果。整个模型将燃烧室的所有结构特征整合为单一零件文件，完整保留了从进气扩压段到燃气出口段的全部流道相关结构、冷却结构与安装定位结构，清晰展现了微型涡轮燃烧室的双层壁面设计、气膜冷却布局、燃油喷嘴安装位等核心设计要点，能够直观呈现微型涡喷燃烧室的工作结构逻辑，可用于微型涡喷发动机的结构原理展示、相关动力部件的设计参考以及航空动力科普场景使用。
