单级径向压缩轴流涡轮喷气发动机结构

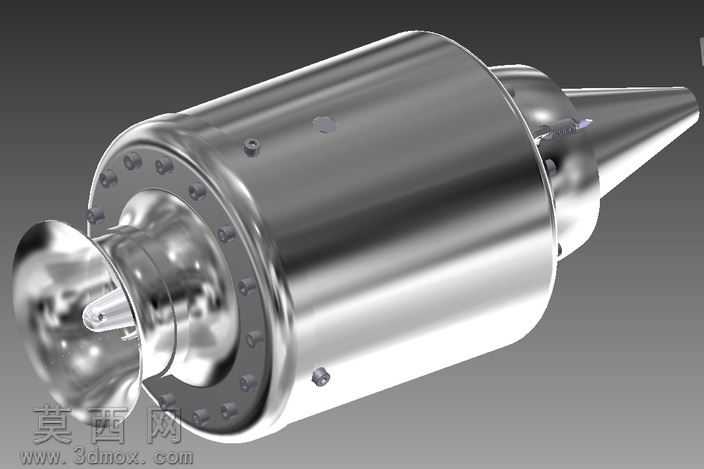

本作品为小型喷气涡轮动力装置的三维建模成果，建模过程严格遵循微型涡喷发动机的真实工作逻辑与结构比例，首先完成整体气动外形的轮廓搭建，以回转体特征为基础构建核心机的主体舱段，精准匹配进气道、压气机段、燃烧室段、涡轮段、尾喷管的轴向尺寸比例，保证各功能段的衔接过渡符合流体力学设计要求。材质渲染阶段，整体机匣采用抛光航空金属材质，调整金属粗糙度参数至0.12、反射强度0.85，还原高温合金构件的亮面金属质感，表面添加细微的加工纹理与装配定位凹点，避免纯镜面材质的失真感；进气道喇叭口边缘做圆角过渡处理，压气机端的连接法兰盘上均匀排布紧固螺栓特征，每颗螺栓的六角头、螺纹段都做了细节建模，还原真实装配结构。结构设计上，核心包含单级径向压气机、轴流涡轮、环形燃烧室、燃油汽化组件四大功能模块：径向压气机的叶轮叶片采用扭曲翼型建模，保证进气压缩效率；环形燃烧室的腔体内壁设计有多层进气孔特征，匹配掺混燃烧的气流组织需求；轴流涡轮的导向器与工作轮叶片角度经过参数化调整，与压气机的做功能力匹配；燃油汽化组件布置在燃烧室前端，可实现柴油燃料的预汽化，适配柴油燃料约10%汽油掺混的燃料使用场景。建模过程中对各部件的装配间隙做了合理预留，转动件与静子件之间保留符合工程实际的密封间隙，机匣外部的传感器安装座、管路接口都做了简化但符合真实布局的特征设计，渲染阶段采用三点布光方案，主光源从侧上方打亮机匣主体曲面，辅助光源补全进气道与尾喷管的暗部细节，背景采用中性深灰突出金属构件的轮廓质感，最终呈现的模型既符合微型涡喷的工程结构逻辑，也具备精致的展示效果，可用于动力原理演示、结构教学参考等场景。
