230公斤载重圆筒运输手推车结构设计

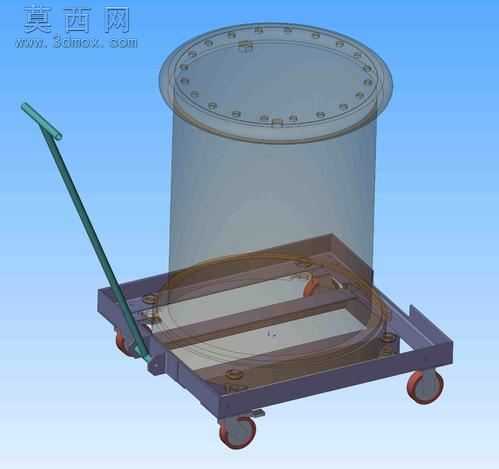

本作品为针对230公斤级圆筒类物料转运需求设计的手动运输手推车，整体采用三维参数化建模完成全结构搭建，建模过程中对各部件的装配干涉、受力合理性做了前置校验。模型首先完成底部承载框架的结构设计，采用矩形型钢拼接的开放式框架结构，框架内侧设置与圆筒外径匹配的弧形限位托圈，可对放置的圆柱形容器做径向限位，避免转运过程中容器出现滑移、侧翻风险，框架底部四角预留脚轮安装位，采用带刹车功能的万向脚轮配置，其中靠近推手一侧的脚轮为万向转向轮，远离推手一侧为定向承重轮，兼顾转向灵活性与直行稳定性，脚轮与框架之间通过加厚安装板与螺栓组实现刚性连接，可均匀分散承载重物带来的局部应力。推手部分采用倾斜式圆管弯折结构，握持端做了防滑弯折处理，推手与底部框架的连接位置设置三角加强筋结构，可有效抵消推行过程中产生的侧向力矩，避免推手连接处出现应力断裂。模型渲染阶段对不同部件做了差异化材质赋予：底部金属框架采用哑光喷塑钢材材质，还原工业推车的真实表面质感，脚轮部分采用橡胶轮面与金属轮毂的组合材质，推手部分采用与框架一致的金属材质，上方放置的圆筒容器采用半透明磨砂塑料材质，既清晰展示容器的放置状态，也不会遮挡下方承载框架的结构细节。设计过程中充分考虑手动推车的使用场景，整体结构无复杂异形部件，所有构件均采用常规工业型材与标准件，降低后续生产加工的成本与难度，弧形限位结构的尺寸经过反复调整，既保证容器放置的稳定性，也方便操作人员快速取放物料，推手的倾斜角度经过人机工程校验，适配多数操作人员的自然握持高度，推行时无需过度弯腰即可顺畅操控，脚轮的选型匹配230公斤的额定载重，单轮承重留有充足安全余量，避免长期重载使用出现轮体变形、转动卡滞的问题。整体模型装配关系完整，各部件的连接逻辑清晰，可直接用于生产参考、结构改进或相关物料转运场景的方案演示。
