四轴飞行器机架一体化结构设计

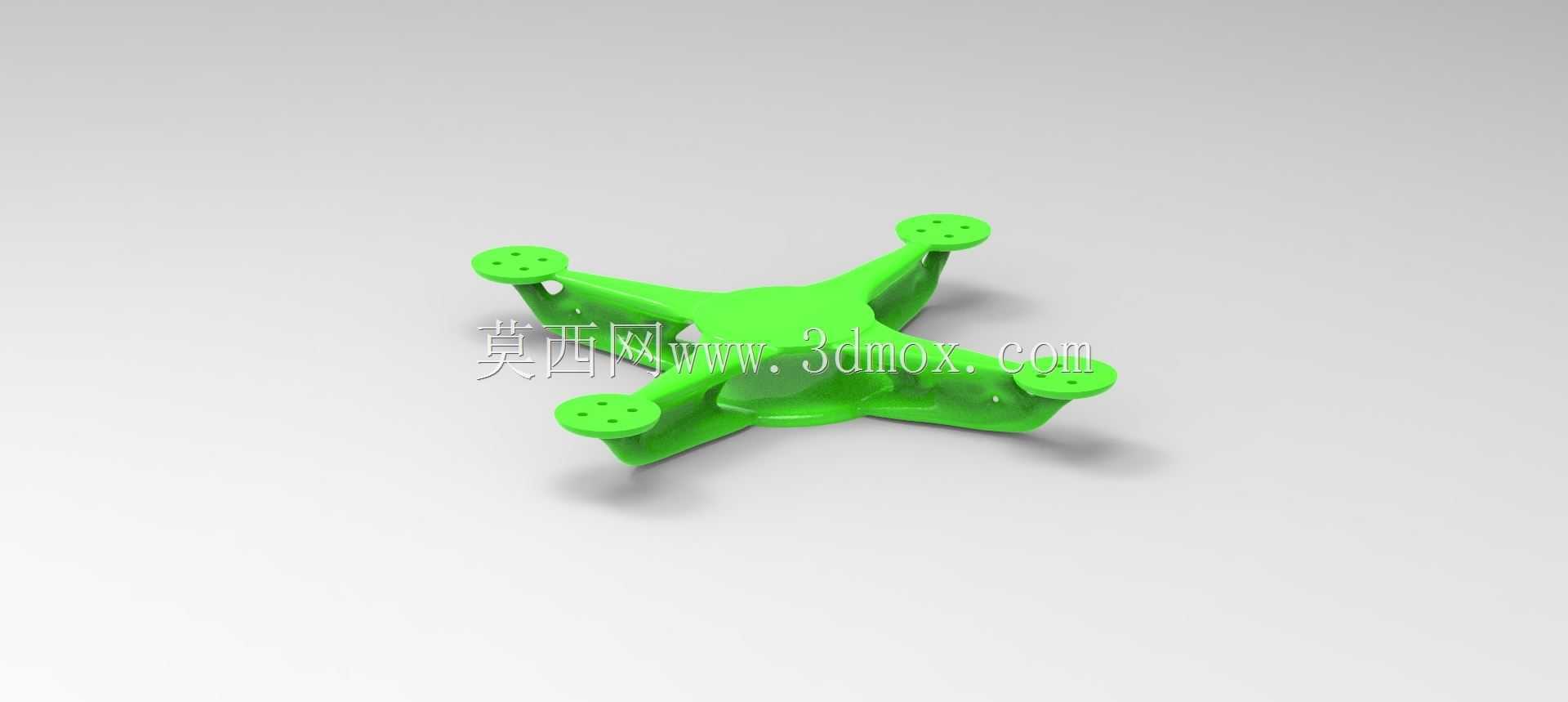

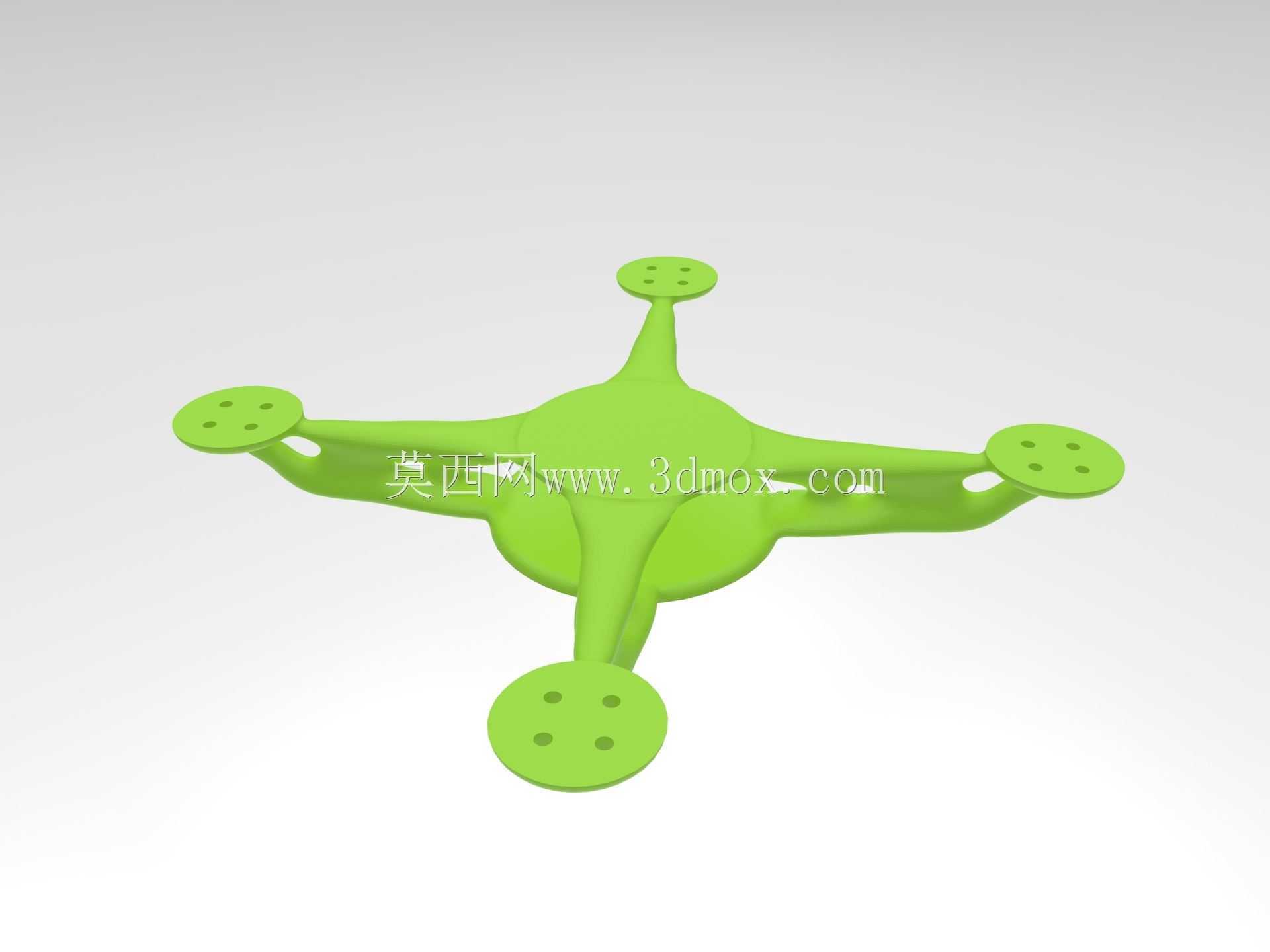

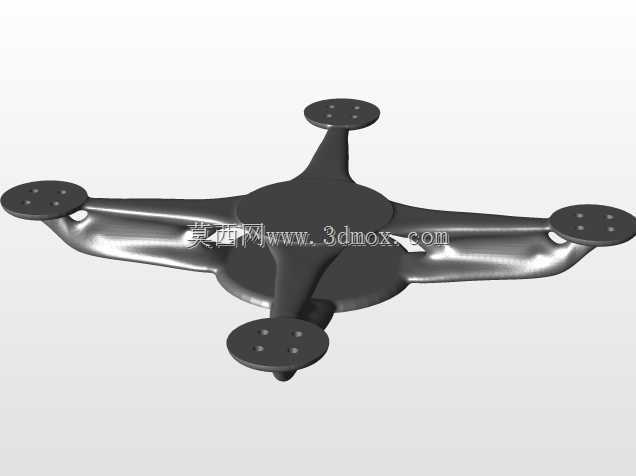

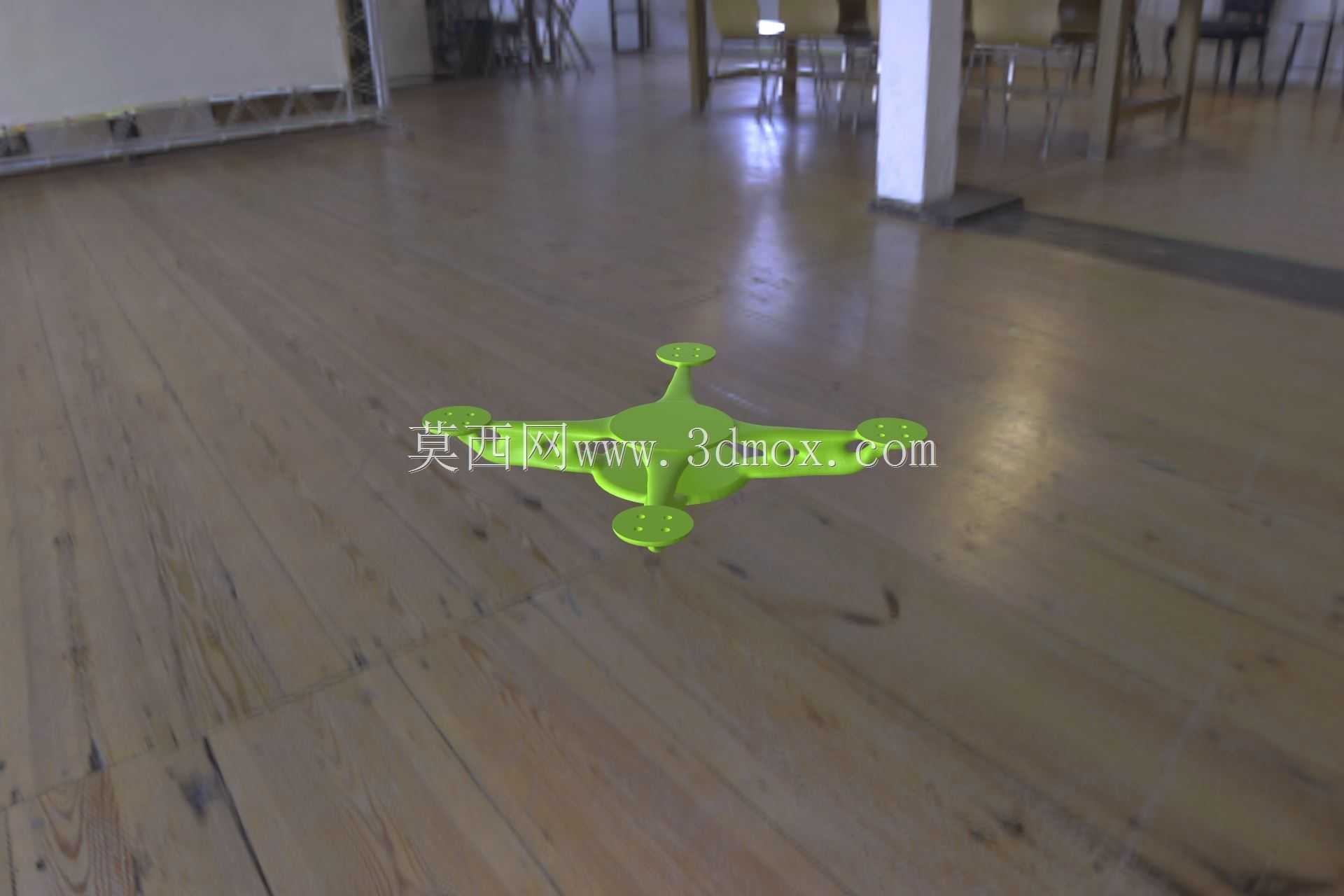

　　这套四轴飞行器的机架结构采用对称式H型布局设计，核心思路是在保证结构刚性的前提下尽可能降低自重，适配桌面级3D打印的一体成型工艺，减少后续装配环节的紧固件使用，降低整机装配公差累积。从实际应用场景来看，这类机架主要面向小型消费级航模玩家、室内航拍测试平台以及高校无人机课程的教学验证场景，相比拼装式机架，一体打印的结构在抗摔性能上有明显优势，日常飞行中的小角度碰撞、擦碰不会出现拼接位松脱、螺丝滑牙这类常见故障。

　　设计过程中优先考虑了动力组件的安装边界，机臂两端的安装位预留了标准19mm、22mm系列无刷电机的安装孔位，孔位间距严格匹配主流航模电机的安装尺寸，不需要额外打孔扩孔就能直接完成电机固定，机臂内部预留了走线槽，电调信号线、电源线可以直接埋入机架内部，既减少了飞行过程中的风阻，也避免了线材外露被旋翼打到的风险。中心板区域的厚度做了梯度设计，飞控安装位的厚度比机臂位置厚2mm，保证飞控安装平面的平面度在0.1mm以内，避免安装面不平导致飞控加速度计校准出现偏差，中心板四周预留了飞控、电调、电池绑带的穿线孔位，绑带孔的宽度适配20mm宽度的尼龙绑带，能够固定2S-3S规格的小型锂聚合物电池，电池安装位的重心落在整机几何中心位置，不需要额外调整配重就能保证飞行时的重心平衡。

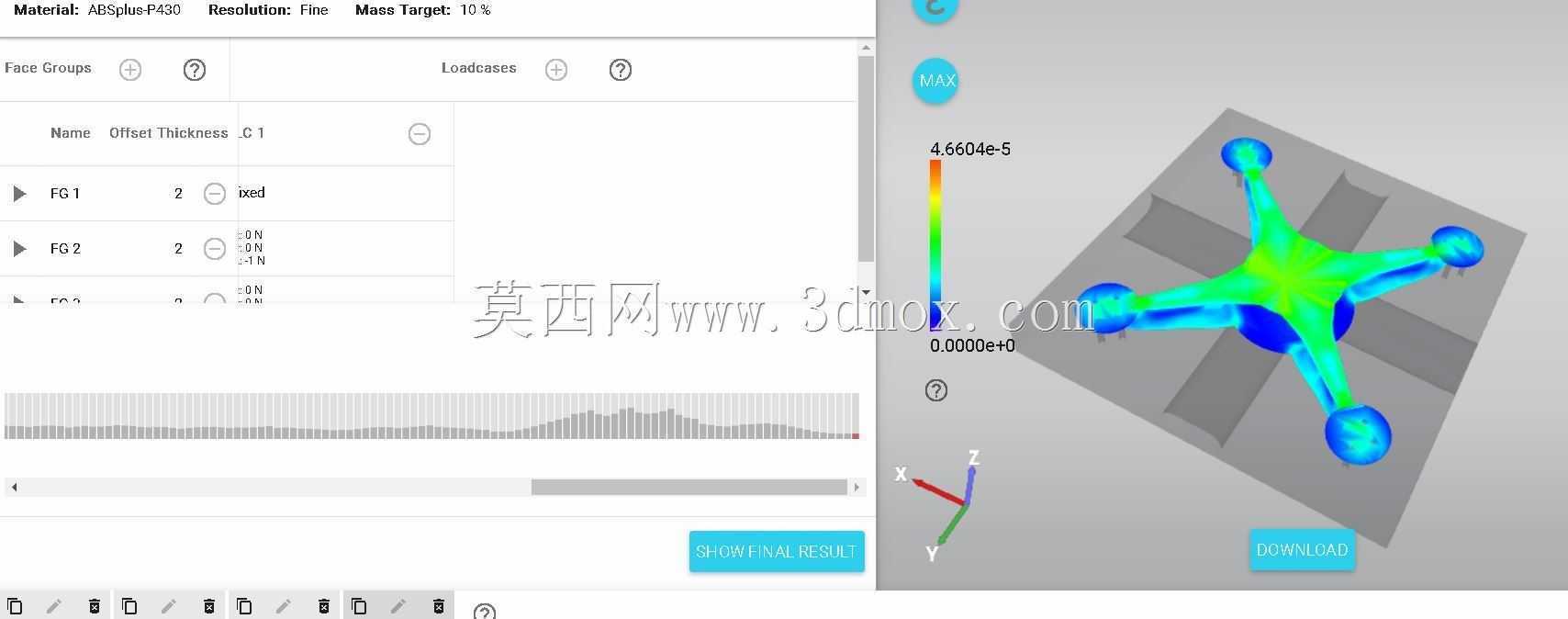

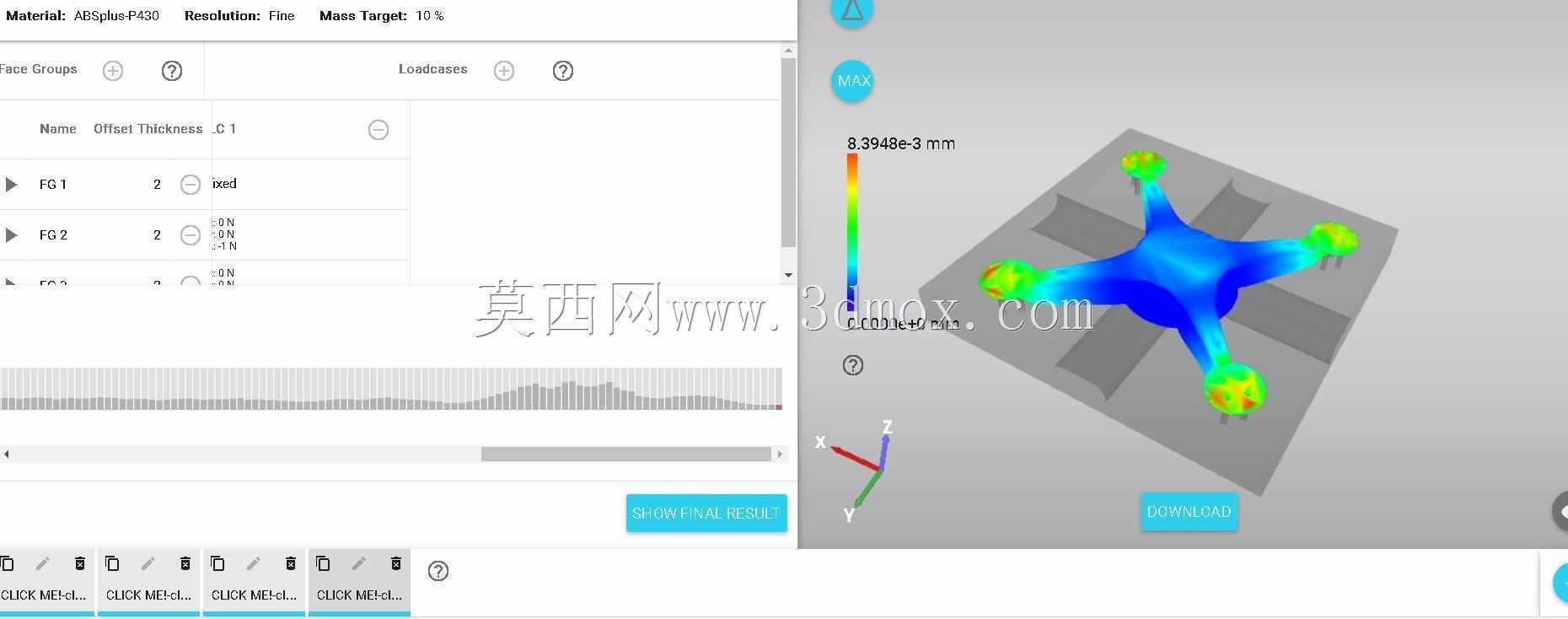

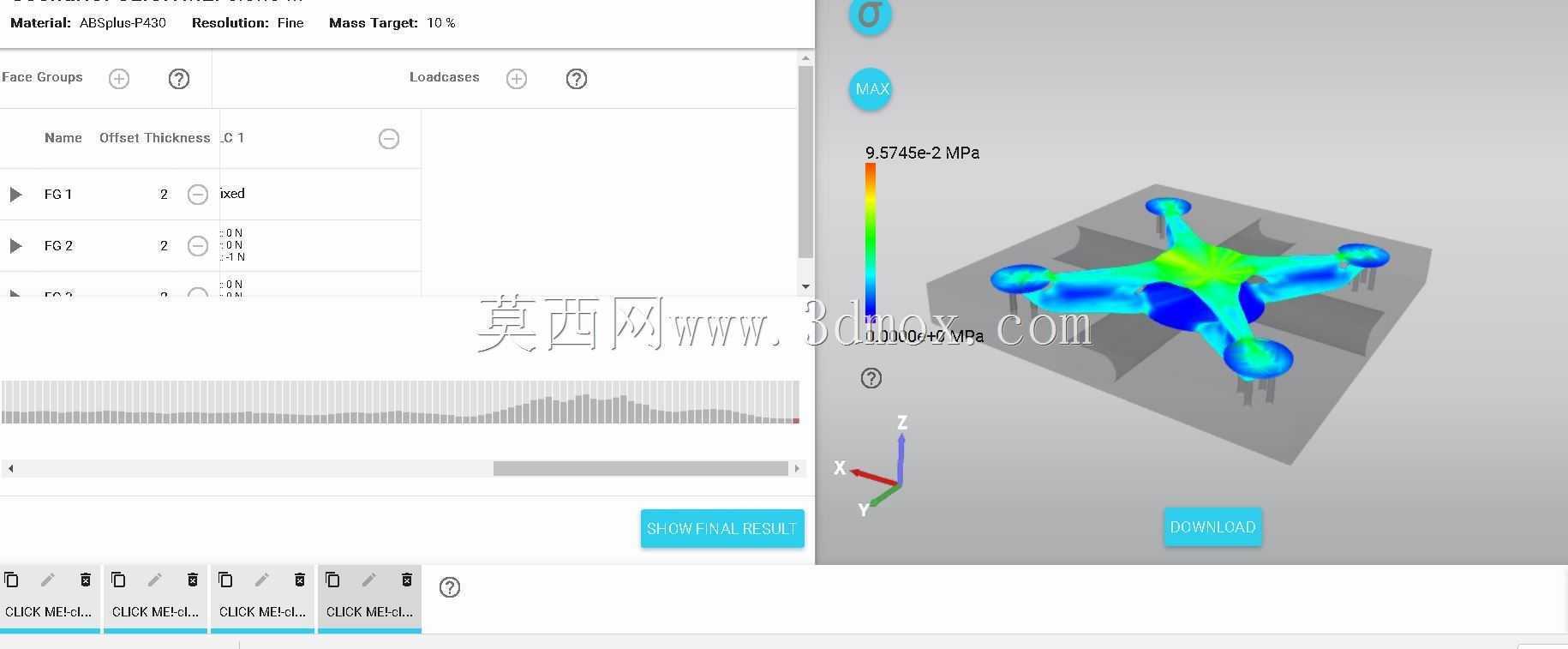

　　从结构强度设计来看，机臂与中心板的连接位置做了圆弧过渡处理，没有直角应力集中点，打印时采用20%填充密度的网格填充结构，就能满足日常飞行的强度需求，机臂末端的电机安装位做了下沉式设计，电机安装后底部与机架底面齐平，降落时电机底座不会直接接触地面，减少降落冲击对电机轴的损伤。机架整体的外形尺寸控制在220mm轴距范畴，属于小型穿越机的常规尺寸范畴，安装3英寸螺旋桨时不会出现桨叶打中心板的问题，桨尖与中心板的安全间隙保留了8mm，即使飞行过程中出现小幅形变也不会碰到桨叶。

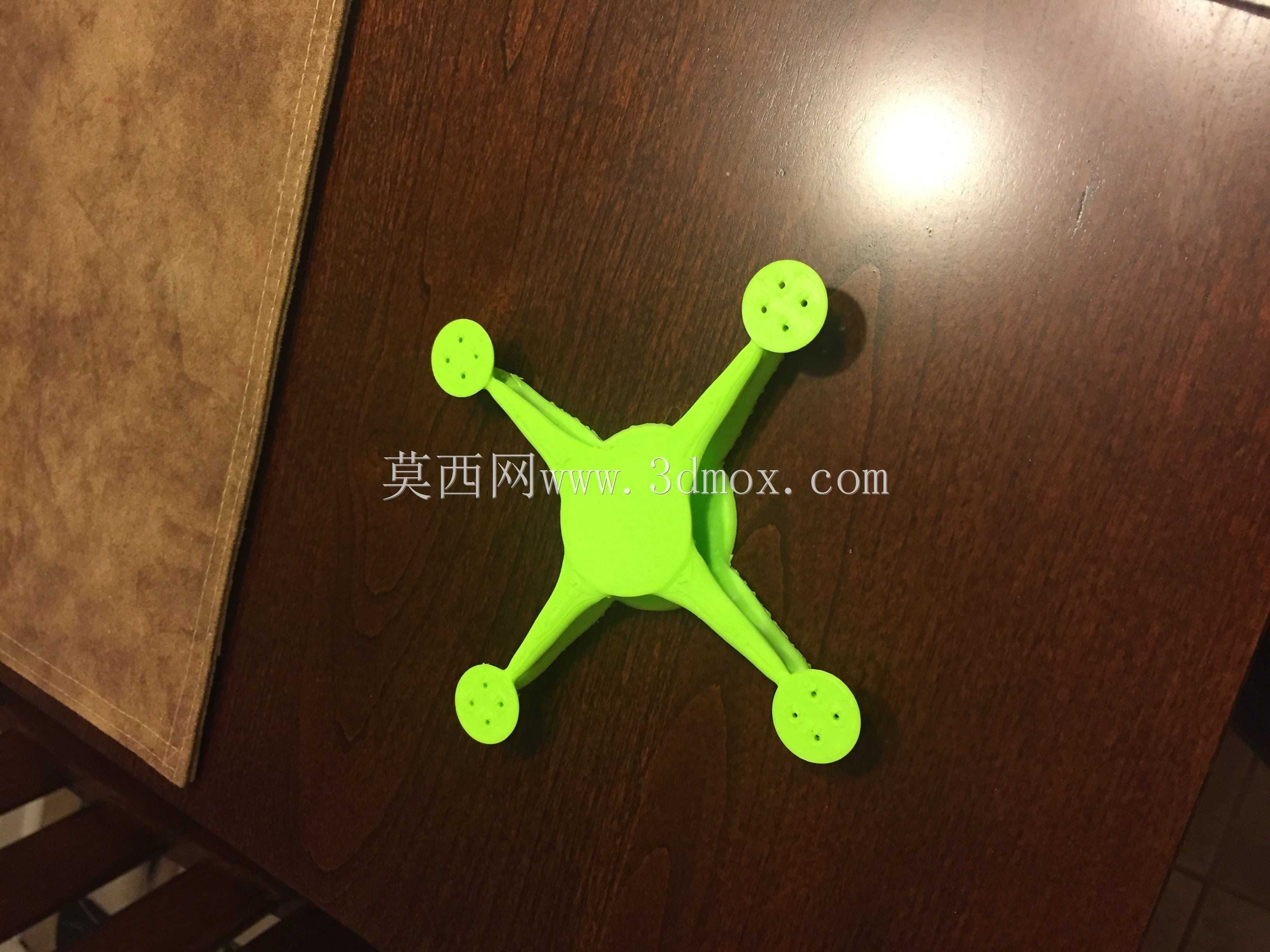

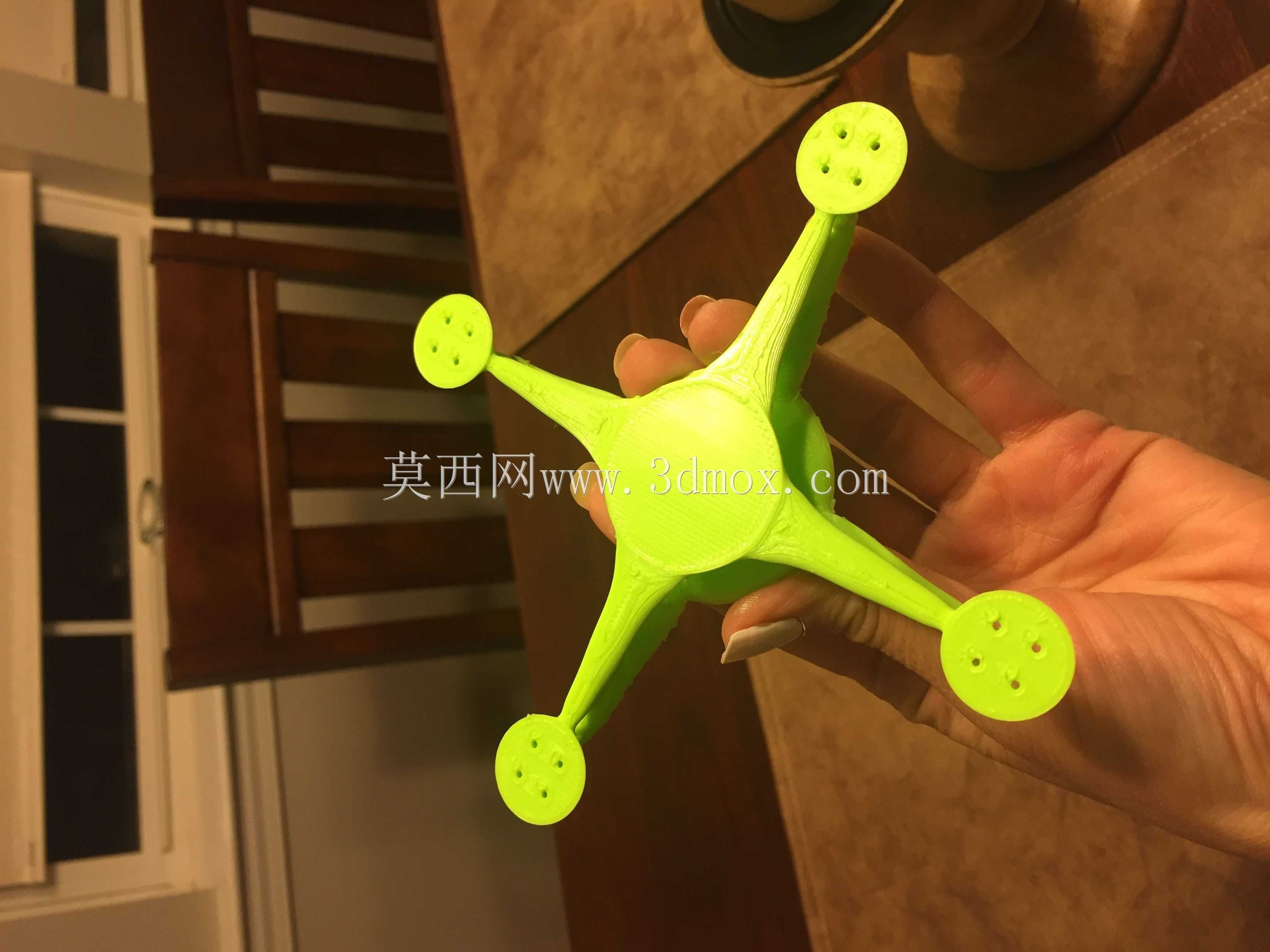

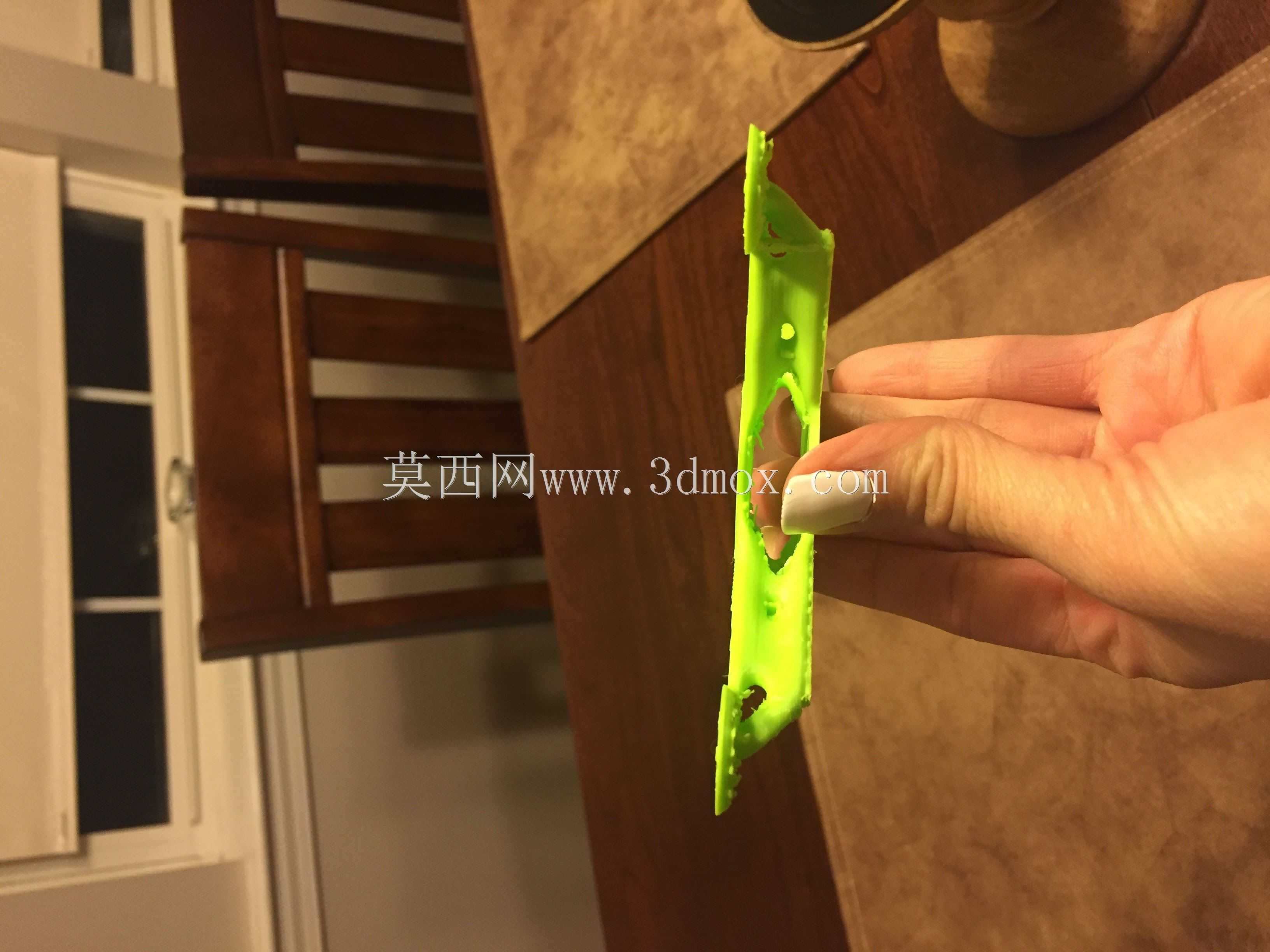

　　考虑到3D打印的工艺特性，整个机架的所有面都做了45度以内的打印角度优化，不需要添加支撑结构就能直接打印成型，打印完成后不需要做额外的支撑拆除、打磨处理，直接就能进入装配环节，打印材料适配PLA、PETG等常见的桌面3D打印耗材，PETG材料打印的机架抗冲击性能更好，适合户外飞行场景，PLA材料打印的机架刚性更高，适合室内精准飞行的场景。机架底部预留了20*20mm的标准孔位，能够直接安装迷你型图传、摄像头或者小型航拍云台，不需要额外设计转接件，拓展性能够满足日常入门级飞行的全部需求。

　　实际装配过程中，整个机架只需要安装四个电机、一个飞控、一块电池就能完成整机搭建，没有多余的结构件，整机空机架重量控制在35g以内，搭配2204电机、3寸桨的情况下，整机起飞重量能够控制在250g以内，属于轻型无人机范畴，飞行续航时间能够达到8-10分钟，满足日常休闲飞行、基础飞行动作练习的需求。结构设计时特意将机臂的截面做了椭圆形优化，相比方形截面机臂，椭圆形截面的风阻系数降低了15%左右，飞行过程中机臂产生的紊流更少，能够减少对旋翼下洗气流的干扰，提升飞行姿态的稳定性，尤其是在做急停、转向这类机动动作时，紊流减少带来的姿态稳定提升非常明显，飞控的修正幅度更小，飞行手感更加跟手。

　　从安装边界来看，机架的整体高度控制在25mm，底部起落架部分和机架是一体设计的，起落架的高度预留了10mm的空间，能够保证电池、图传天线等底部安装的部件在降落时不会直接接触地面，起落架的接触位置做了加宽处理，降落时的接触面积更大，不容易出现侧翻的问题，即使在不太平整的草坪、水泥地面降落也能保持稳定。整个结构没有设计多余的装饰性特征，所有的结构特征都服务于功能需求，没有为了外观增加不必要的凸起、镂空，既减少了打印时间，也避免了多余结构在碰撞时断裂的风险，日常使用中的维护成本极低，即使出现机臂断裂的情况，直接重新打印一个机架就能替换，不需要单独更换配件，对于入门玩家来说非常友好，不需要储备大量的备用配件，也不需要掌握复杂的装配、调试技巧，打印完成后短时间内就能完成整机的搭建升空。
