搭载裂纹检测模块的F450四轴飞行器结构设计

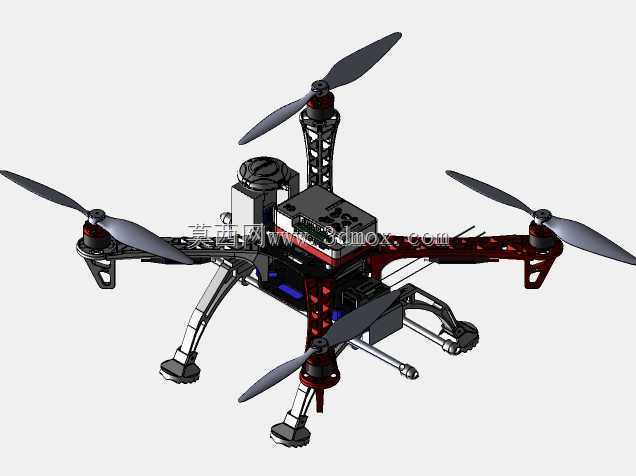

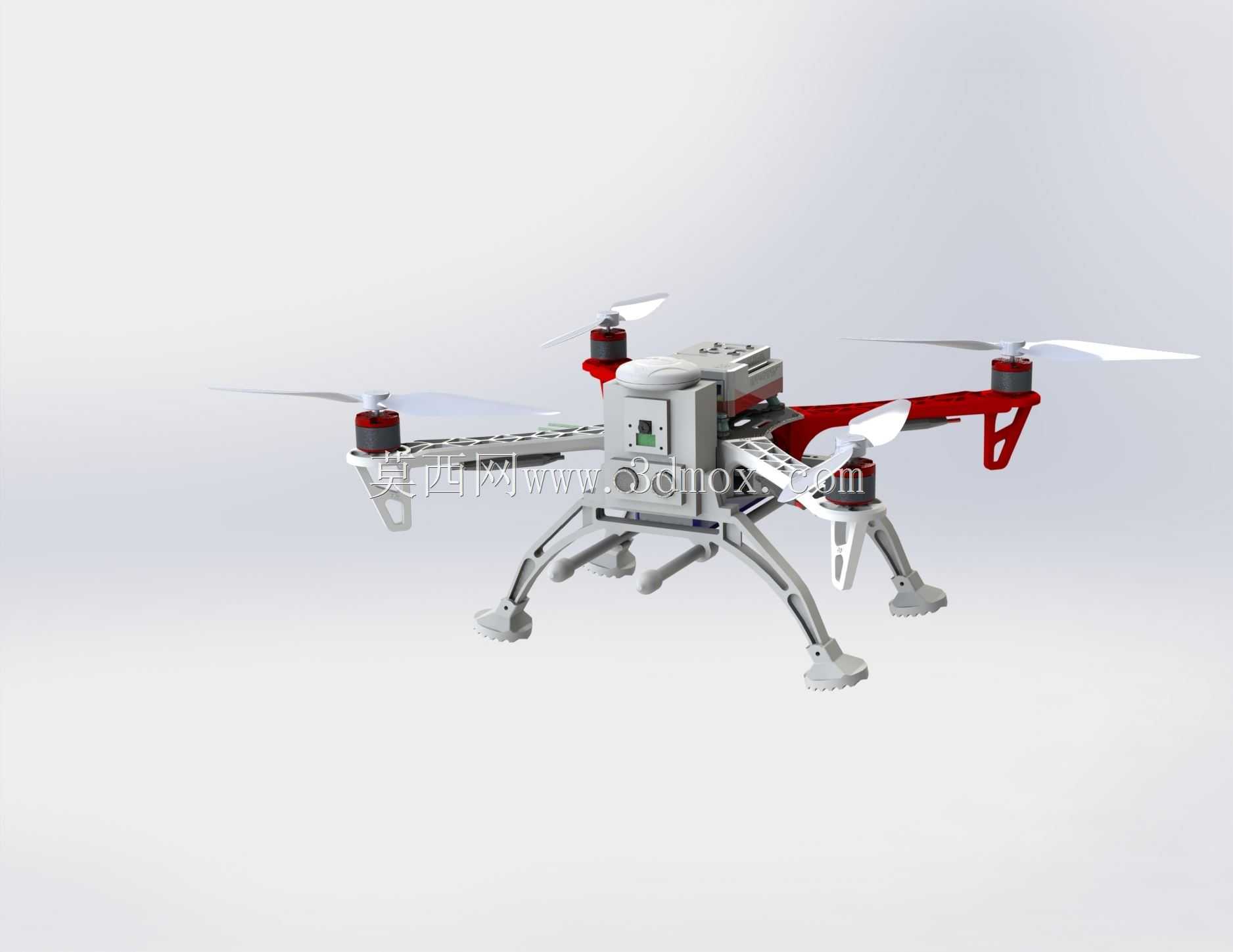

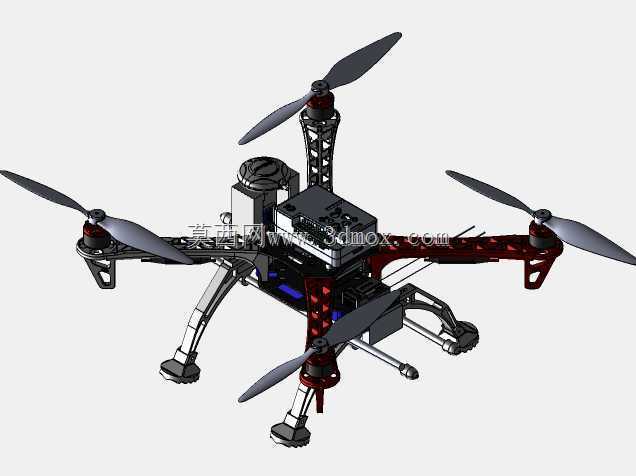

　　这套四轴飞行平台的结构设计核心围绕低空近距离裂纹检测场景展开，适配工业设施巡检、建筑结构排查、高空管线检测等作业需求，解决传统人工攀爬检测效率低、高危区域难以抵达的痛点。从结构布局来看，整机沿用F450机架的成熟轴距参数，机臂采用红白分色的高强度复合材质，在保证机架抗扭刚度的同时，通过机臂颜色区分机头朝向，方便飞手在低空作业时快速判断飞行姿态，避免巡检过程中出现姿态判断失误导致的碰撞问题。起落架部分做了针对性加高设计，预留出足够的腹部载荷安装空间，避免检测模块在起降过程中与地面发生剐蹭，同时起落架支脚采用带防滑纹理的宽面设计，在不平整的野外作业场地起降时，能有效分散机身重量，降低侧翻风险。机身上部的载荷舱做了模块化快拆结构设计，

　　裂纹检测相关的传感模块、图像采集单元可以直接通过卡扣结构固定在舱位内，不需要额外打孔改装，不同检测场景下更换载荷时，仅需松开卡扣即可完成模块替换，适配不同精度等级的检测作业需求。动力布局上，四个旋翼的安装座做了减震阻尼设计，电机运转产生的高频振动会通过阻尼胶圈进行一级滤振，避免振动传递到机身中部的检测模块上，导致采集的裂纹图像出现虚焦、抖动模糊的问题，保证检测数据的有效性。机臂末端的电机座预留了ESC电调的安装槽位，电调走线完全隐藏在机臂内部的走线槽中，既减少了飞行过程中的风阻，也避免外露线材在低空巡检时被树枝、管线勾挂引发飞行故障。从安装边界来看，整机腹部的载荷安装面设置了统一的安装孔位矩阵，

　　孔位间距符合通用工业检测模块的安装标准，搭载可见光检测模块时，镜头朝向正下方，可在定高飞行状态下对下方结构表面进行连续扫描；搭载超声裂纹检测模块时，可通过调整挂载支架角度，实现对垂直立面、倾斜结构面的近距离检测。飞行控制单元安装在机身中心的减震平台上，与检测模块之间设置了电磁屏蔽隔板，避免动力系统、检测模块的电磁信号干扰飞控的正常工作，保证低空近距离巡检时的飞行稳定性。整机的重心经过配平设计，当搭载标准检测载荷时，重心恰好落在旋翼升力的中心交点处，飞行过程中不需要额外调整飞控参数即可实现稳定悬停，在距离检测面1-3米的作业距离下，悬停精度可控制在厘米级，保证检测探头能够稳定对准待检测的裂纹区域。机架的机臂采用快拆折叠结构，

　　转场作业时可以将机臂向上折叠收拢，整体收纳尺寸可缩小至展开状态的三分之一，方便放入检测作业的便携工具箱中，适配野外巡检、多点位转场的作业需求。在结构强度校核上，机架的关键受力位置，比如机臂与中心板的连接位、起落架与中心板的固定位，都做了加厚加强筋设计，在搭载满配检测载荷的状态下，可承受5m/s以内的稳定风场，不会出现机架形变导致的飞行姿态偏移。检测模块的供电线路与动力供电线路做了独立分路设计，避免检测模块瞬时功耗变化影响动力系统的供电稳定性，同时分路设置了独立的过流保护，单路出现故障时不会影响另一路的正常工作，降低空中作业的故障坠机风险。整套结构设计没有冗余的装饰性结构，所有结构特征都服务于检测作业的实际需求，从起降安全性、载荷适配性、飞行稳定性、转场便携性多个维度匹配裂纹检测作业的实际工况，既保留了F450机架成熟可靠的动力布局优势，又针对检测类载荷的安装、使用需求做了全流程的结构优化，不需要使用者进行二次改装即可直接搭载检测模块投入作业。
