6-50V宽压电源供应器散热安装面板

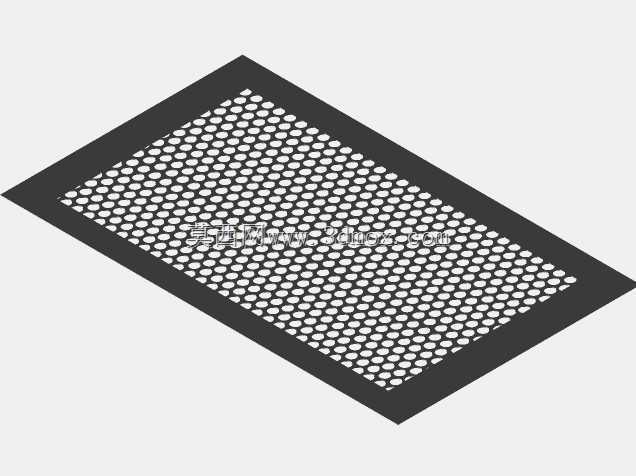

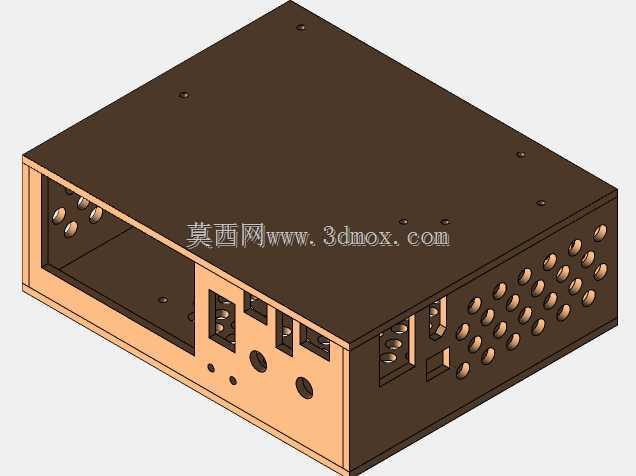

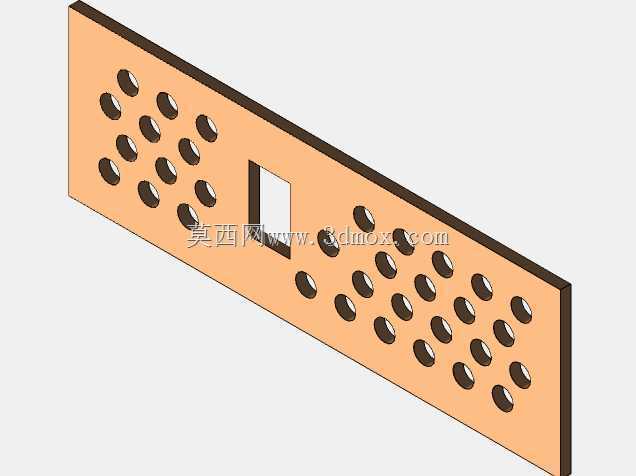

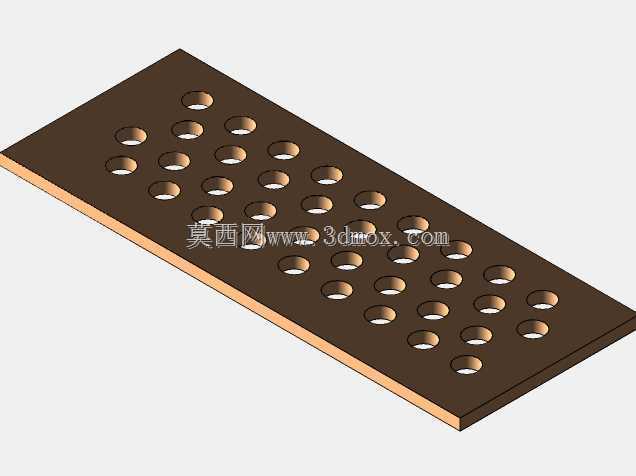

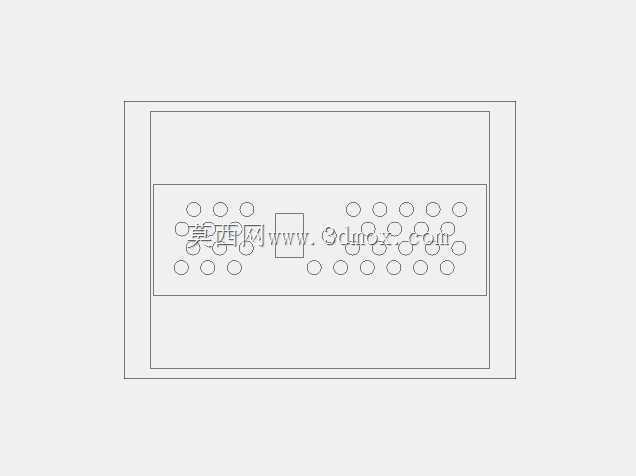

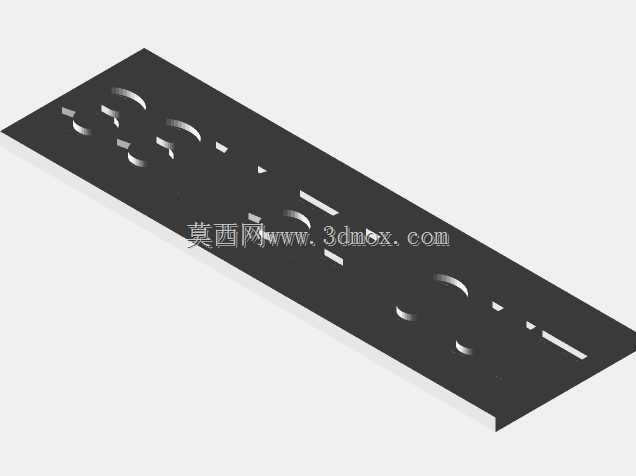

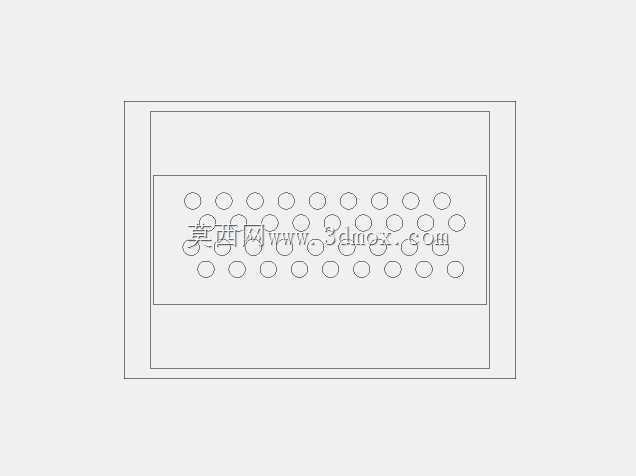

　　在中小功率电力变换、工业控制配电、户外小型供电站点的设备搭建场景里，这类适配6-50V宽电压输入输出范围的电源供应器安装面板，是保障电源模块稳定运行的核心结构件之一。很多现场做设备改造的工程师都遇到过类似问题：外购的成品电源模块本身没有适配机柜安装的固定结构，直接摆放在柜内既容易受线缆拉扯移位，模块本身的散热面没有预留通风路径，长时间满负载运行时热量堆积很容易触发过温保护，甚至加速内部功率器件的老化。这款面板的设计完全围绕实际安装痛点展开，整体采用长条形钣金折弯结构，主体平面区域做了两排对称排布的圆形通风冲孔，冲孔的排布密度经过核算，既保证了面板整体的结构刚度，不会在安装后出现中部下挠变形，

　　又能让电源模块工作时产生的热量通过冲孔快速对流散出，避免热量在模块与安装面之间的夹层里滞留。面板中部预留的方形开孔，是专门对应电源模块的接线端子、调节电位器或者状态指示灯位置做的避让，安装完成后不需要额外拆下面板就能完成接线、输出电压校准、运行状态查看的操作，大幅减少后期运维的拆装工作量。从安装边界来看，面板两侧的边缘预留了均匀分布的固定孔位，孔位间距适配市面上主流的19英寸标准机柜安装横梁尺寸，也可以直接通过自攻螺丝固定在非标设备的内壁安装筋位上，不需要额外做转接件加工。面板的折弯边高度经过匹配，刚好能把电源模块的主体承托在折弯形成的槽位内，模块装入后侧面与折弯边的间隙控制在0.2mm左右，既不会因为间隙过大出现模块晃动，

　　也不会因为公差累积导致模块卡滞无法装入。做这类结构设计的时候，很多新手容易犯的错误是一味追求散热效果把冲孔开得过大过密，最后导致面板刚度不足，安装后受模块重量压迫出现变形，甚至拉扯内部接线导致焊点脱开；还有的设计没有预留接线操作的避让空间，每次调整接线都要把整个面板拆下来，现场运维效率极低。这款面板在设计时就平衡了散热需求、结构强度、操作便利性三者的关系，冲孔的直径选择也考虑了加工工艺性，用常规的数控冲床就能一次加工完成，不需要后续额外的去毛刺工序，折弯的圆角半径匹配常规钣金折弯的下模槽宽，加工时不会出现开裂或者折痕过深影响结构强度的问题。在实际应用中，这款面板不仅可以适配6-50V规格的电源供应器，

　　对于同安装尺寸的DC-DC变换模块、小型信号隔离模块也能兼容安装，不需要重新开模加工新的安装件，对于小批量多品种的设备组装场景来说，能大幅减少结构件的备货种类，降低生产端的物料管理成本。面板表面做了均匀的氧化喷塑处理，既提升了钣金件的防锈耐腐蚀能力，在潮湿多尘的工业现场环境下也能避免表面出现锈蚀脱落的问题，同时哑光的表面不会在柜内照明下产生反光，方便运维人员查看模块上的标识参数。很多现场调试的反馈显示，采用这种带均匀散热冲孔的安装面板后，电源模块满负载运行时的表面温度比直接贴装在实心安装板上低8-10摄氏度，模块的连续无故障运行时长能提升近40%，尤其是在夏季高温环境下的设备运行稳定性有非常明显的改善。设计过程中还考虑了安装的容错性，固定孔位采用了长圆孔与圆孔结合的排布方式，当机柜安装筋位的孔位存在小范围加工误差时，可以通过长圆孔的调节量补偿误差，不需要现场重新扩孔，大幅降低现场安装的难度，即使是没有丰富钣金安装经验的运维人员，也能快速完成模块的固定安装。
