电力变压器引脚通道结构件设计

　　在电力输配与变电设备的装配体系里，引脚通道是变压器绕组与外部接线端子衔接的核心过渡结构，它的设计合理性直接决定了接线作业的便捷性、引脚绝缘防护的可靠性，以及长期运行下的结构稳定性。不同于外露式的接线结构，这类内嵌式引脚通道需要同时兼顾引脚排布的规整性、爬电距离的合规性，以及装配时的操作空间预留，很多现场运维反馈的接线松动、绝缘击穿问题，追根溯源往往是通道结构设计时没有考虑实际工况的边界约束。

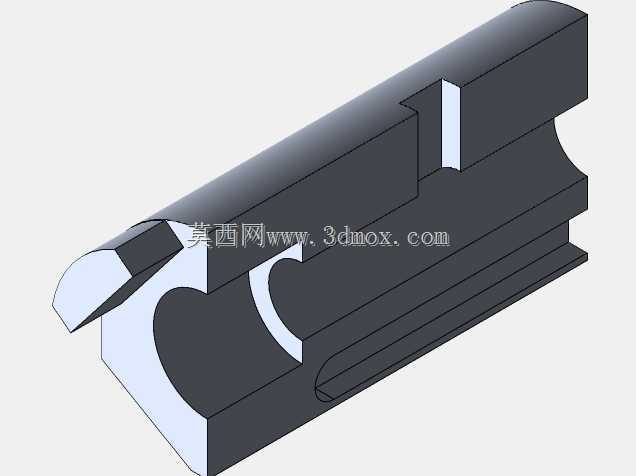

　　从结构形态来看，该通道采用半开放的腔体式设计，主体沿长度方向设置弧形容纳槽，槽体弧度匹配变压器引脚的出线弯折半径，避免引脚硬弯折产生的应力集中损伤漆包线绝缘层；通道侧壁设置两处定位卡槽，一处用于卡装绝缘隔片，实现不同相位引脚之间的物理隔离，另一处用于和变压器本体的安装基座卡合，无需额外打孔固定，减少装配工序的同时也避免了打孔带来的结构强度削弱。通道端部做圆弧导角处理，没有尖锐棱边，防止穿线过程中剐蹭引脚外层的绝缘护套，也能降低运维人员接线时被划伤的风险。

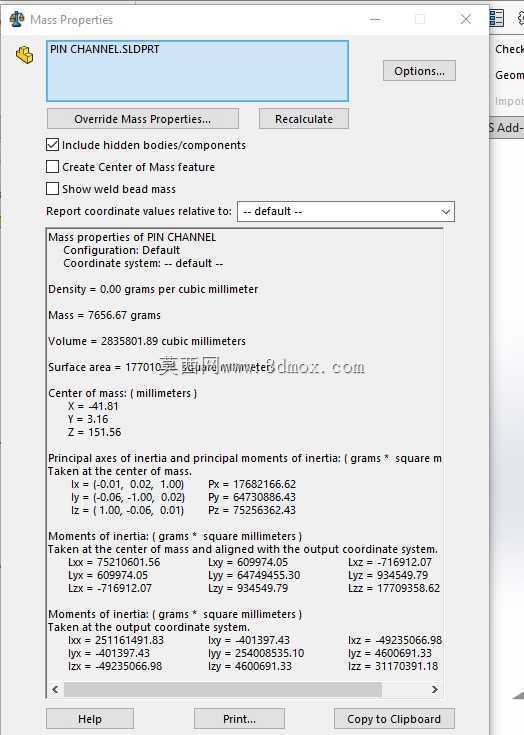

　　设计过程中采用基础特征堆叠后去除冗余材料的思路，先根据引脚排布的总宽度、引脚出线的最大弯折高度构建实心基体，再根据引脚的穿线路径去除腔体部分材料，随后根据安装定位需求切除卡槽位置的余量，最后对所有棱边做倒圆角处理。这种设计逻辑的优势在于可以随时根据引脚规格的调整修改腔体尺寸，不需要重新构建整体特征，对于同系列不同容量变压器的引脚通道适配性很强，只需要调整腔体的宽度和深度参数就能快速衍生出适配不同规格的变体结构，大幅缩短同系列产品的设计周期。

　　从安装边界来看，该通道的底部设置有平直的安装贴合面，贴合面的平面度公差控制在0.1mm以内，保证和变压器本体安装面完全贴合，不会出现装配间隙导致的灰尘、水汽积聚；通道的总长度适配常规电力变压器低压侧引脚的排布总宽度，安装后不会超出变压器本体的侧部轮廓，避免设备运输、吊装过程中通道结构被磕碰损坏；腔体内部的净空尺寸预留了不小于3mm的操作余量，即使是带绝缘护套的接线端子也能顺利伸入腔体完成接线作业，不需要额外扩大安装开孔。

　　在实际应用场景中，这类引脚通道主要用于中小型电力变压器的低压侧出线位置，替代传统的裸露式接线柱结构，一方面可以将带电的引脚部分封闭在通道腔体内部，降低运维人员误触带电部位的安全风险，另一方面可以阻挡灰尘、雨水直接接触引脚连接部位，减少接线部位氧化、锈蚀的概率，延长接线结构的使用寿命。在户外安装的变压器场景下，通道的半开放结构还能引导凝露水顺着腔体侧壁排出，不会在腔体内部积水导致绝缘性能下降；在多粉尘的工业厂区场景下，通道结构可以阻挡大部分大颗粒粉尘落在引脚连接部位，降低接触不良的故障发生率。

　　结构细节上，通道侧壁的厚度根据绝缘耐压要求做了差异化设计，靠近带电引脚的内侧壁厚不小于2mm，保证足够的绝缘强度，外侧壁厚适当减薄以控制整体重量，同时在壁厚过渡位置做平滑处理，避免注塑或者机加工过程中出现应力集中导致的开裂问题。通道底部还设置有细小的导流槽，即使有少量水汽进入腔体，也能顺着导流槽从通道端部的排水缺口流出，不会在腔体底部积存。和传统的分体式引脚防护结构相比，这种一体化的通道结构减少了装配零件数量，不需要额外安装防护盖板，装配效率提升40%以上，同时也避免了多零件装配带来的配合间隙问题，整体防护性能更稳定。
