电力变压器配套滑盖V形导向轮结构

　　在电力变压器的外置滑盖式检修防护结构中，这类V形轮是承担滑盖开合导向、承重支撑的核心配套零件，日常运维中，变压器外壳的可开启滑盖需要沿预设轨道完成平移开合，方便运维人员接触内部接线端子、调压机构等部件，同时闭合时要保证防护壳体的密封贴合度，避免户外场景下雨水、粉尘进入变压器腔体影响绝缘性能。

　　从实际使用场景来看，这类V形轮多安装在滑盖的两侧下沿，每扇滑盖通常配套4-6组同规格滚轮，轮体的V形槽直接卡合在壳体预制的三角凸轨上，相比平轮结构，V形槽的自定心特性可以抵消滑盖加工、安装过程中产生的小幅位置偏差，滑盖推拉过程中不会出现脱轨、卡滞问题，哪怕户外长期使用后轨道附着少量灰尘、锈蚀层，V形槽的斜面结构也能在滚动过程中把杂物挤到槽体两侧，不会像U型槽那样积存杂物导致滚轮卡涩。

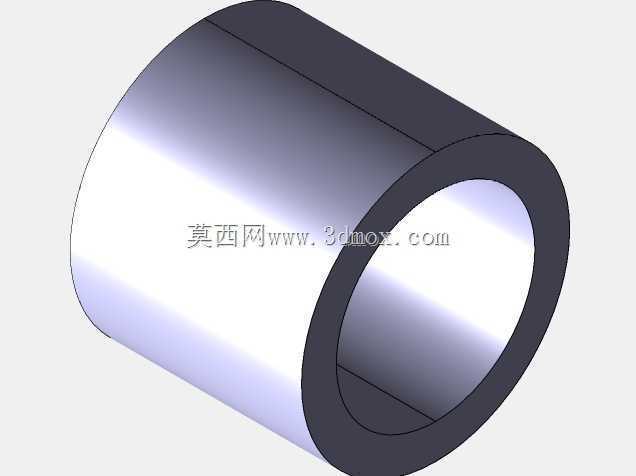

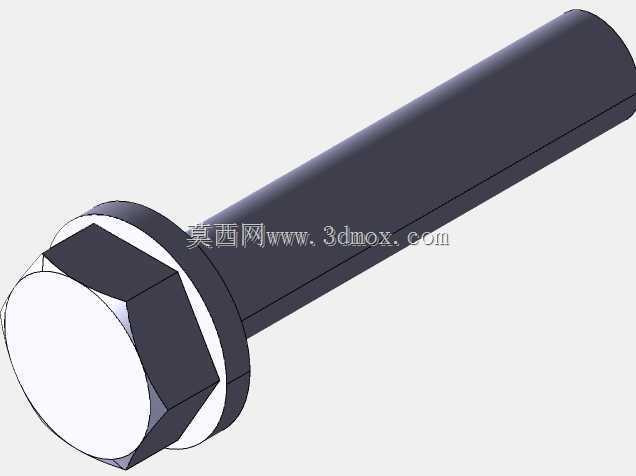

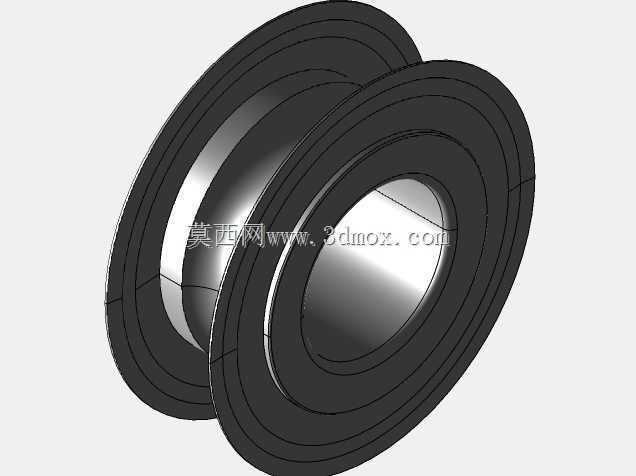

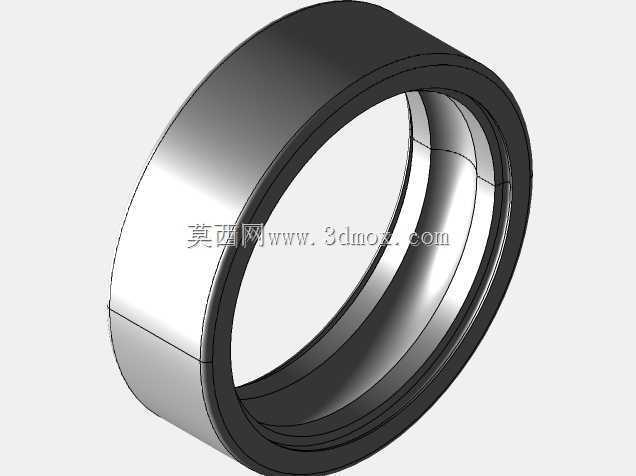

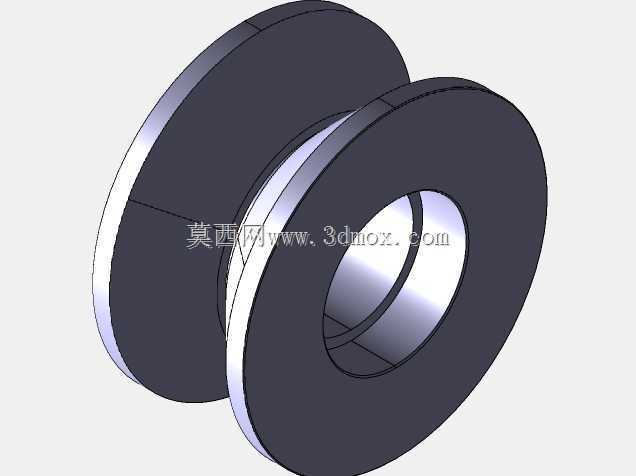

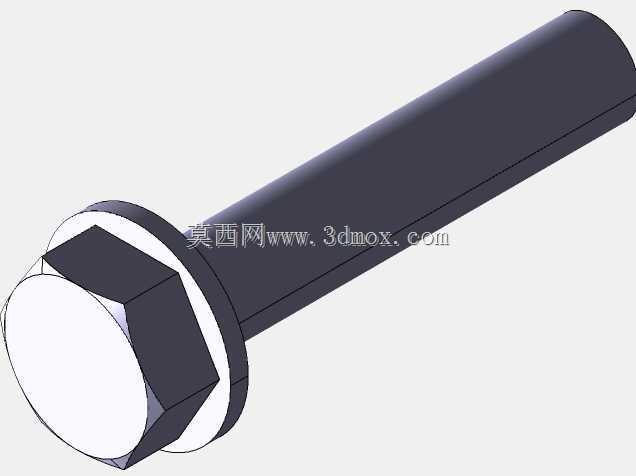

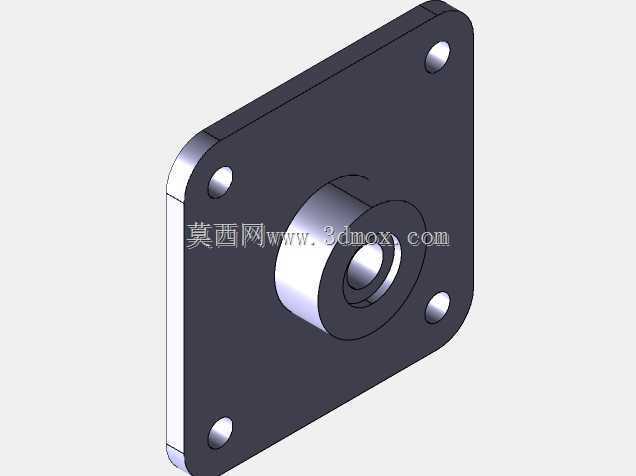

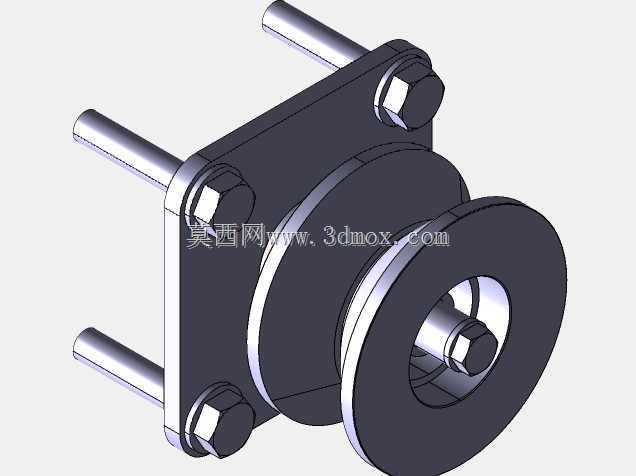

　　设计这款零件的时候，首先要匹配变压器滑盖的承重需求，单组滚轮的额定静载荷要覆盖单扇滑盖自重加上运维人员临时倚靠的附加载荷，轮体采用双凸缘的V形截面结构，中间的V形槽夹角通常设置为90度，这个角度既能保证和标准三角轨道的贴合面积，控制接触应力在金属材料的许用范围内，也能降低轨道的加工精度要求，不需要做特殊的圆弧成型，普通角钢裁切后做简单的倒角处理就能作为配套轨道使用。轮体中心的通孔是安装轴承的位置，通孔的公差带选择H7级，和标准深沟球轴承的外圈形成过渡配合，压装后不会出现轴承外圈跟转的问题，轴承内圈穿装固定销轴，销轴和滑盖的安装支架通过螺母锁紧，销轴和支架的连接位置设置有调整垫片，可以微调滚轮的安装高度，保证同一侧的所有滚轮轮槽处于同一水平面，避免滑盖推拉时出现上下翘曲、局部受力过大的问题。

　　从安装边界来看，轮体的最大外径要和滑盖下沿的预留间隙匹配，保证滚轮安装后，滑盖底面和壳体顶面之间保留3-5mm的安全间隙，不会在滑动过程中刮蹭壳体表面的防腐涂层；轮体两侧的凸缘外径比V形槽的最低点大出15%左右，哪怕滑盖受到横向风载、或者运维过程中受到侧向推力，凸缘也能卡在轨道侧面，限制滑盖的横向窜动，不会出现脱轨掉落的风险。轮体的厚度方向尺寸要控制在安装支架的开口宽度范围内，两侧预留0.5-1mm的间隙，避免轮体转动时和支架发生摩擦，增加推拉阻力。

　　实际建模过程中，轮体的V形槽面要做0.5mm的圆角过渡，避免槽口的尖锐棱边在长期滚动接触中切削轨道表面，加速轨道磨损；中心安装孔的两端要做1mm的倒角，方便轴承压装的时候自动对中，不会刮伤轴承外圈的配合面。轮体的材质通常选用耐磨铸铁或者高强度工程塑料，金属材质的轮体表面会做发黑处理，提升户外环境下的防锈能力，塑料材质的轮体则自带自润滑特性，不需要额外加注润滑脂就能长期顺畅转动，适合少维护的户外电力设备场景。

　　这类滚轮的转动阻尼要控制在合理范围内，阻尼过小的话滑盖在倾斜安装的变压器壳体上可能出现自行滑移的问题，阻尼过大则会增加运维人员开合滑盖的操作力度，所以轴承的选择上会选用带轻度阻尼的密封轴承，既可以阻挡户外的粉尘、水汽进入轴承内部延长使用寿命，也能提供合适的转动阻力，保证滑盖停留在任意开合位置都不会自行滑动。在变压器的整体结构设计中，这类V形轮属于不起眼但直接影响运维体验的基础零件，设计时需要同步匹配轨道的截面尺寸、滑盖的重量、安装位置的空间限制，不能单独只做轮体本身的结构设计，要结合整个滑盖机构的运动轨迹做公差匹配，比如所有滚轮的安装位置同轴度公差要控制在0.2mm以内，轨道的直线度公差控制在1mm/米以内，才能保证滑盖全程推拉顺畅，没有卡顿、异响的问题。
