港口电力设备散热安装承载板结构设计

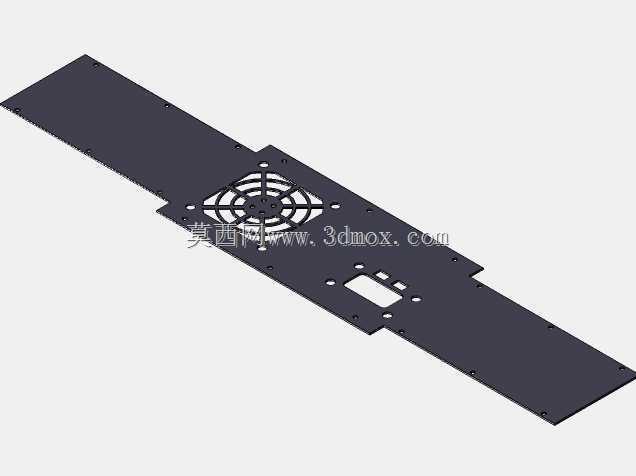

　　在港口输配电系统的电力变压器配套组件设计中，这类长条形钣金承载板是核心的安装固定载体，主要承担变压器配套散热风扇、接线端子排等附属组件的定位承载功能，适配港口高盐雾、大湿度、强振动的特殊作业环境，解决户外敞开式变压器附属组件安装零散、防护不足的问题。从结构设计逻辑来看，整体采用对称式长条形布局，两端延伸的平直段预留了等距分布的沉头安装孔，孔位公差严格控制在±0.1mm范围内，可直接与变压器壳体的预装螺柱对位锁附，无需现场二次打孔，适配港口现场快装的作业需求，安装时可通过两端孔位快速调整板件水平度，抵消变压器壳体焊接带来的平面度误差。板件中部的散热区域采用了放射状格栅加环形加强筋的组合结构，格栅间隙控制在5mm，

　　既能够保证散热风扇的气流通过率达到90%以上，避免通风阻力过大导致散热效率下降，又能阻挡港口环境中漂浮的大颗粒海盐结晶、杂物碎屑进入风扇扇叶区域，降低扇叶卡滞风险；环形加强筋的设计则弥补了格栅开孔带来的结构强度损失，在板件厚度仅2mm的前提下，中部承载区域的静载荷承重能力可达15kg，完全满足常规轴流散热风扇、小型接线端子模块的承重要求。中部偏下位置预留的矩形开孔与周边小圆孔，是为接线端子排、接地线缆的穿接预留的走线路径，矩形开孔边缘做了0.5mm的翻边处理，避免穿线时线缆绝缘层被钣金锐边割破，周边的小圆孔可配合塑料线卡实现线缆的有序固定，防止港口大风环境下线缆晃动拉扯接线端子导致接触不良。从安装边界来看，

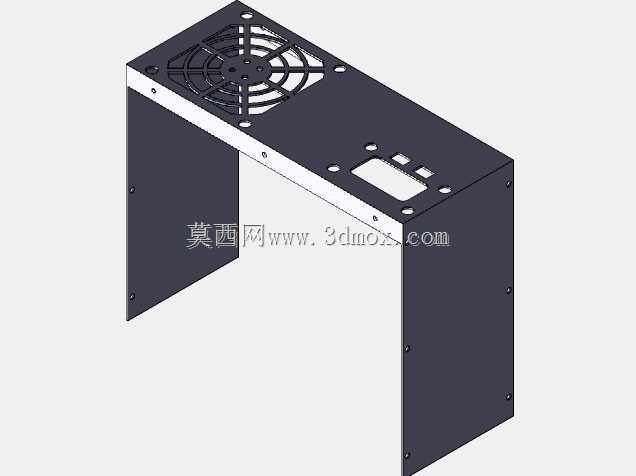

　　板件总长度适配主流10kV户外电力变压器的侧部安装面宽度，宽度方向不超出变压器壳体的外沿，避免突出部分被港口装卸作业的吊具、货箱刮碰；板件表面采用黑色环氧静电喷塑处理，涂层厚度控制在60-80μm，可耐受500小时盐雾测试无锈蚀，适配港口高腐蚀的户外环境。设计过程中充分考虑了钣金加工的工艺性，所有折弯处的内R角统一为0.5倍板厚，减少折弯开裂风险，所有开孔均采用冲压一次成型，无需后续二次机加工，有效控制加工成本与生产周期；板件的平面度控制在0.3mm/m以内，保证散热风扇安装后扇叶与板件的间隙均匀，避免运行过程中出现扇叶擦碰的异响问题。在实际港口场景应用中，这类承载板可直接替换老旧变压器的原有锈蚀安装支架，

　　无需改动变压器原有壳体结构，大幅降低现场改造的工作量，同时集成化的散热与走线设计，让变压器附属组件的布局更加规整，减少后期运维的排查难度，面对港口常年的大风、盐雾、温差变化等复杂工况，该结构的抗疲劳性能经过仿真验证，可满足10年以上的户外使用要求，不会出现明显的结构变形、涂层脱落问题。
