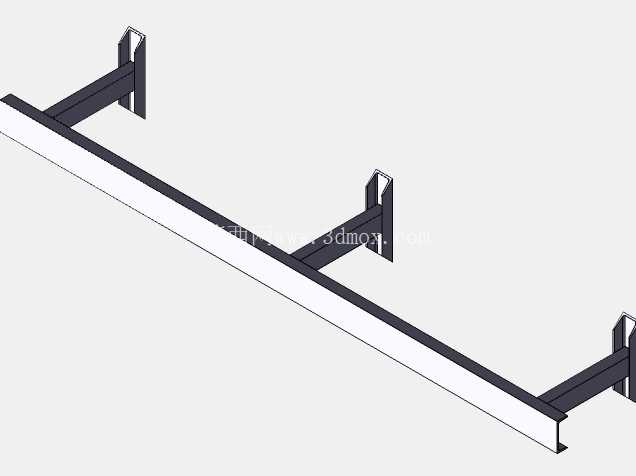

墙面安装式长条形工业支撑挂架结构

　　这类壁挂式长条形支撑构件，多应用在工业车间管线排布、轻型设备侧装固定、生产工位辅助工装挂载的场景中，区别于落地式支撑结构，壁挂安装的形式可以最大化释放地面作业空间，尤其适合通道狭窄、地面设备排布密集的生产区域，避免支撑结构占用物流通道、干扰人员巡检与物料转运路径。从实际使用需求出发，这类挂架的核心功能是承担沿杆体分布的垂向载荷，同时抵消挂载设备运行时产生的小幅水平振动，因此在结构设计阶段，首先要确认安装基面的承载能力，常规混凝土实心墙面可直接采用膨胀螺栓固定挂座，若是轻钢龙骨隔墙或彩钢板围护墙面，则需要在挂座对应位置增加背面衬板，将点载荷分散到更大的墙面区域，避免局部应力过大造成墙面破损、挂架脱落。

　　构件的主体采用等截面长条型材作为承载主梁，型材截面的选型完全根据额定挂载载荷确定，常规轻型挂载场景下选用C型槽钢或矩形空心型钢即可，若需要挂载重量较大的阀组、管线汇流排，则要改用H型钢或加厚矩形管，保证主梁在满载状态下的绕度控制在允许范围内，不会出现长期负载下的永久形变。三个壁挂支座沿主梁长度方向等距分布，这种排布方式可以将主梁的受力拆分为多段简支梁结构，相比两端固定的双支座形式，等距三支座能大幅降低主梁中部的最大弯矩，在同等载荷要求下可以选用截面更小的型材，降低整体结构重量与材料成本。

　　每个壁挂支座都采用L型折弯结构，竖直边贴合墙面开设安装孔，水平边与主梁底面贴合后采用焊接或螺栓紧固的方式连接，支座的折弯处设置加强筋，避免挂载时折弯位置出现应力集中导致的开裂。设计过程中需要明确安装边界尺寸：首先是主梁的总长度，要根据实际挂载的设备分布宽度确定，两端各留出50-100mm的余量，避免端部设备超出支撑范围；其次是支座的安装间距，要根据墙面预埋的钢结构点位或现有安装孔位调整，若现场安装点位存在偏差，可在支座的水平连接边上开设长圆孔，允许主梁沿长度方向有±20mm的调整量，降低现场安装的对位难度；最后是主梁与墙面的间距，这个尺寸要根据挂载设备的厚度确定，保证设备安装后与墙面之间留有足够的操作空间，方便后续的设备接线、维护检修操作，常规场景下这个间距控制在150-200mm即可，若挂载的是阀门类需要手动操作的部件，间距要适当放大到300mm以上，预留出手轮操作的活动空间。

　　结构的表面处理根据使用环境确定，普通干燥室内车间采用喷塑处理即可，若在潮湿、有腐蚀性介质的车间使用，则需要采用热镀锌或不锈钢材质制作，避免长期使用过程中出现锈蚀，影响结构强度。建模过程中需要重点关注各个连接位置的配合公差，安装孔的孔径要比选用的螺栓直径大1-2mm，抵消加工与安装过程中的位置误差，避免现场安装时出现孔位不对、螺栓无法穿入的问题；主梁与支座的连接位置要标注焊接要求，角焊缝的焊脚尺寸不小于型材壁厚的0.7倍，保证连接强度满足载荷要求。这类结构虽然形式简单，但在实际工程应用中需要结合现场安装条件、挂载载荷特性做针对性调整，不能直接套用通用模型，否则容易出现安装适配性差、承载能力不足的问题，建模时要把各个可调结构的参数设置为可编辑状态，方便后续根据不同项目的需求快速调整尺寸，提高设计复用效率。
