电力变压器配套异形绝缘结构件

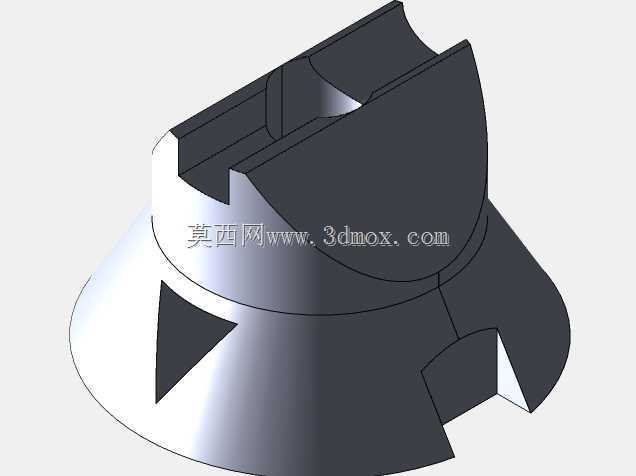

　　在电力输配系统的变压器装配环节中，这类异形结构件是绕组端部绝缘支撑体系的核心组成部分，主要承担绕组轴向压紧、相间绝缘隔离、油流导向的多重作用，常见于10kV-35kV级油浸式电力变压器的器身装配工序中。从结构形态来看，该构件采用变径锥台结合侧部开槽的设计，底部宽边法兰结构用于贴合变压器下夹件的支撑面，上部收窄的弧形缺口则是为了避让绕组引出线的弯折路径，侧部开设的三角型镂空结构并非减重设计，而是为变压器油的循环流动预留通道，避免局部油流死角造成的温升过高问题。

　　设计这类构件时，首先要匹配对应容量变压器的绕组端部尺寸，底部法兰的外径需要比绕组端部的绝缘纸筒外径大8-12mm，保证支撑面完全覆盖纸筒端面，避免压紧时造成纸筒局部受力开裂；上部的弧形缺口弧度需要与引出线的弯曲半径完全契合，缺口边缘做R3-R5的圆角过渡，防止长期运行中棱角刺破引出线的绝缘层。侧部的三角镂空位置需要对应绕组的油道间隙，每个镂空区域的面积不小于200平方毫米，保证油流能够顺畅通过构件带走绕组运行产生的热量，同时镂空的排布要避开构件的主受力路径，避免压紧时构件从镂空位置发生断裂。

　　从安装边界来看，该构件的总高度需要匹配绕组端部到上夹件之间的压紧距离，通常预留0.5-1mm的压缩余量，配合绝缘纸板的压缩特性保证绕组压紧后无松动；构件的锥面斜度设计为12°-15°，这个角度既可以保证装配时能够顺利导入绕组与夹件之间的间隙，又能避免斜度过大造成支撑面受力偏移。构件表面的分模线位置需要做打磨处理，去除所有飞边毛刺，因为在变压器器身干燥处理过程中，任何细小的毛刺都可能在电场作用下产生局部放电，长期运行会逐步侵蚀周边绝缘材料，最终引发绝缘击穿故障。

　　实际选型应用中，这类构件需要根据变压器的短路耐受强度调整材质厚度，通常短路电流在20kA以下的变压器采用3mm厚的绝缘板材加工，25kA以上的高抗短路能力机型则需要采用5mm厚的层压绝缘板，同时在构件的受力面增加0.5mm厚的绝缘纸垫缓冲，避免金属夹件与绝缘构件直接接触造成的硬接触损伤。构件上的开槽位置需要与绕组的分接引线位置一一对应，装配时需要保证每个缺口对准对应的引出线，不能出现偏移挤压引线的情况，否则会造成引线绝缘损伤，在耐压试验时出现放电问题。

　　从建模逻辑来看，这类构件的建模需要优先保证配合面的尺寸精度，底部支撑面的平面度公差控制在0.2mm以内，所有与其他绝缘件接触的面都要保证贴合率不低于85%，避免出现局部间隙造成的压紧力不足。建模时需要提前预留绝缘材料的干燥收缩余量，通常沿构件的压紧方向预留0.3%的收缩量，保证器身经过真空干燥处理后，构件的尺寸仍然能够满足装配要求。侧部的镂空结构边缘同样需要做圆角处理，不能存在尖锐棱角，避免电场集中。在实际生产中，这类构件通常采用数控铣削加工成型，建模时的曲面连续性需要达到G1以上，保证加工时刀具路径顺畅，不会出现接刀痕影响构件的表面质量。
