汽车传动系统差速器齿轮结构设计

项目分类:齿轮 发布时间:2024-08-13 ID:763045
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计
  • 汽车传动系统差速器齿轮结构设计

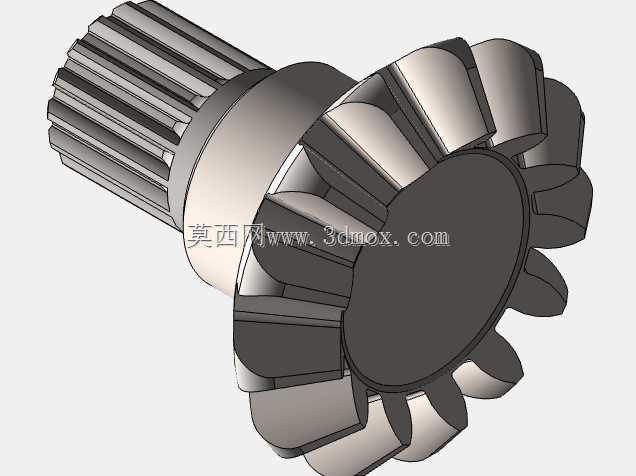

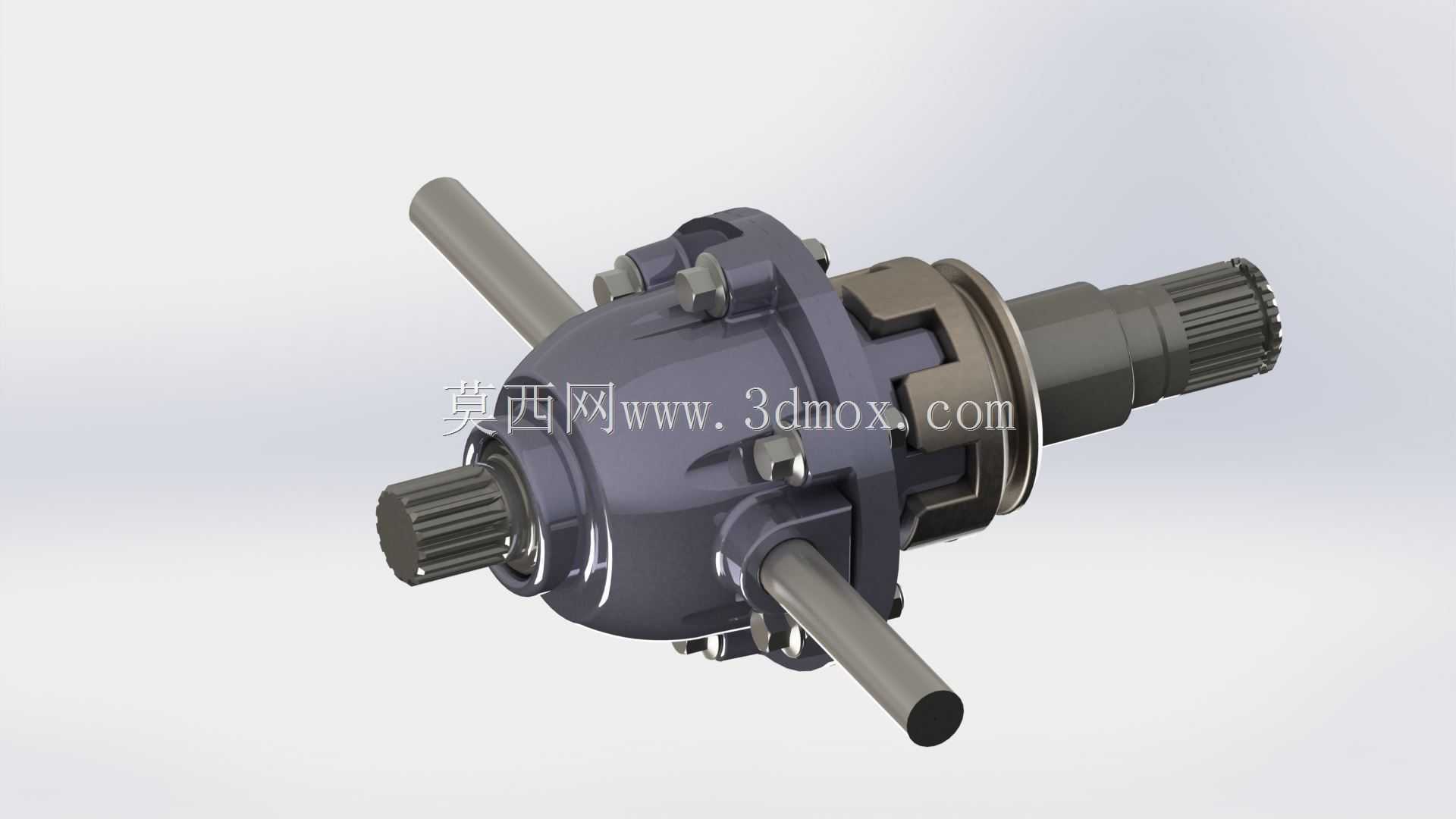

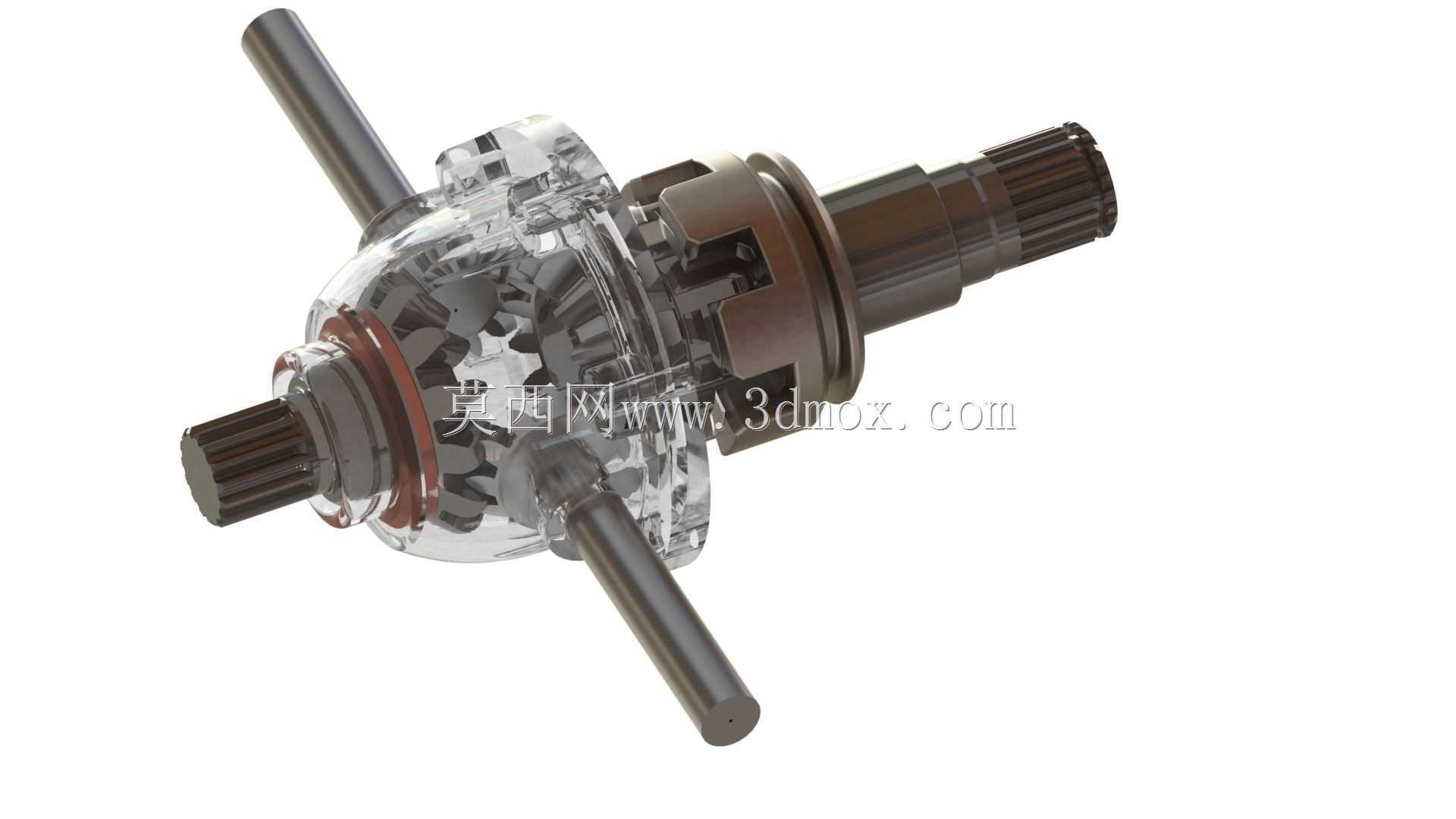

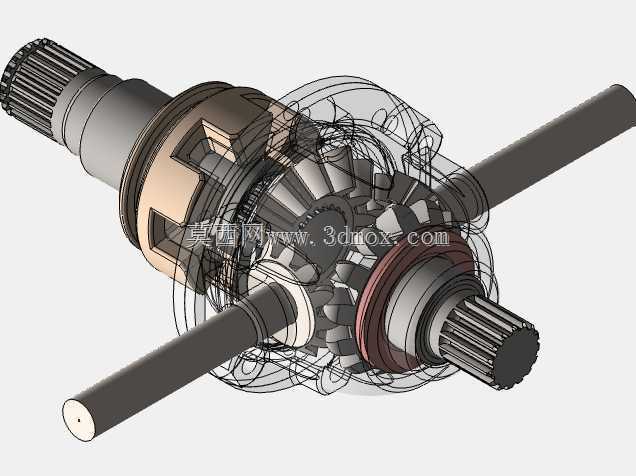

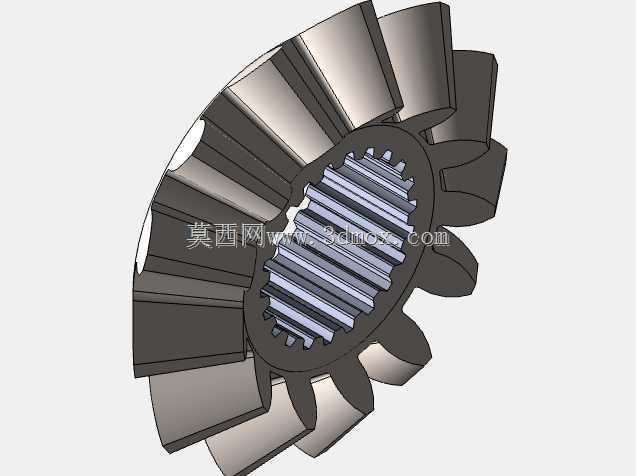

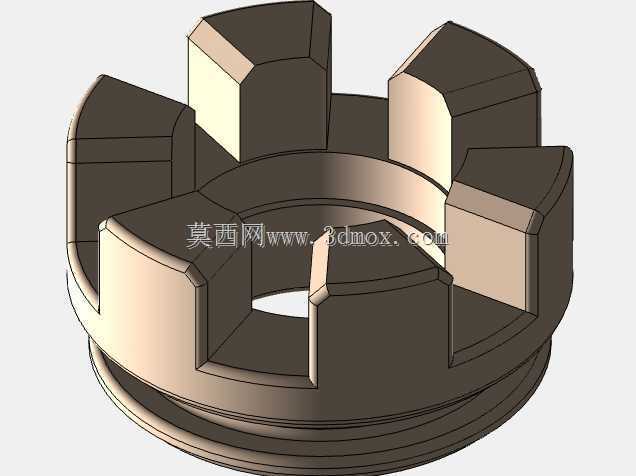

  差速器作为车辆传动系统核心功能部件,核心作用是在车辆行驶过程中,允许两侧驱动轮以不同转速转动,适配车辆转弯、颠簸路面行驶时两侧车轮的行程差,避免轮胎拖滑磨损,保障行驶平顺性与操控稳定性。这套差速器齿轮结构采用对称式锥齿轮布局,是目前民用车辆、非道路工程车辆驱动桥中应用最广泛的结构形式,核心由行星齿轮、半轴齿轮、十字行星轴、差速器壳体、输出花键轴几个核心部分组成。

  从实际装车场景来看,这套结构可适配前置后驱、四驱车型的前后驱动桥,也可经过参数调整后用于非道路工程机械、农用机械的驱动轮端。在实际运行过程中,当车辆直线行驶时,两侧驱动轮阻力一致,行星齿轮随差速器壳体整体公转,不发生自转,动力均匀传递至两侧半轴;当车辆转弯或行驶在不平整路面时,两侧车轮行驶阻力出现差值,行星齿轮在公转的同时绕十字轴自转,自动调整两侧半轴的输出转速,让外侧车轮转速高于内侧车轮,保证车轮与地面始终处于纯滚动状态,减少轮胎异常磨损,同时降低传动系统的附加载荷。

  设计过程中首先需要匹配整车的动力输出参数,确定主减速比与差速器齿轮的模数、齿数,行星齿轮与半轴齿轮的啮合采用渐开线锥齿形,齿面经过修形处理,保证啮合过程中载荷均匀分布,避免偏载导致的齿面点蚀、断齿问题。十字行星轴与差速器壳体的配合采用过盈加定位销的固定方式,行星齿轮与十字轴之间预留合理的配合间隙,同时设计有润滑储油槽,保证齿轮转动过程中润滑油能够进入摩擦面,减少磨损。差速器壳体采用分体式结构,通过螺栓紧固连接,壳体上设计有润滑油道孔,保证齿轮啮合区域能够得到充分润滑,同时壳体外部的花键轴用于连接主减速器从动齿轮,将动力输入差速器总成,两侧的输出花键轴与半轴连接,将动力传递至驱动轮。

  从安装边界来看,这套差速器总成的径向安装尺寸需要匹配驱动桥桥壳的内部安装空间,轴向尺寸需要预留半轴的安装行程,两端输出花键的参数需要与半轴花键完全匹配,输入花键的参数需要与主减从动齿轮的安装孔匹配。设计过程中需要校核齿轮的弯曲强度与接触强度,满足整车最大输出扭矩下的载荷要求,同时需要校核行星齿轮的自转灵活性,避免间隙过小导致差速功能卡滞,间隙过大导致传动异响、冲击载荷过大的问题。齿轮的啮合间隙控制在合理范围内,既保证传动平稳无冲击,又能容纳热膨胀量与润滑油膜厚度。

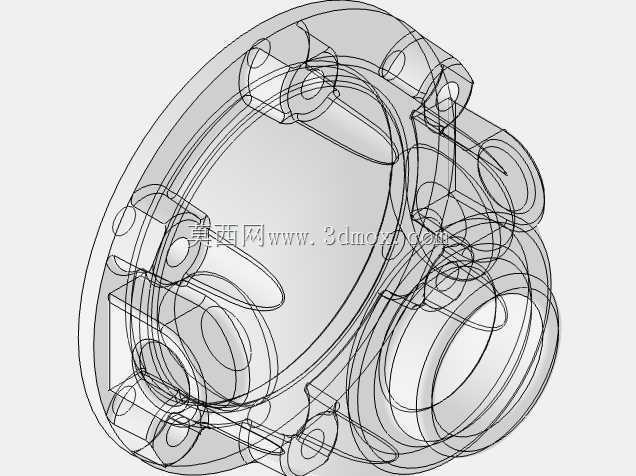

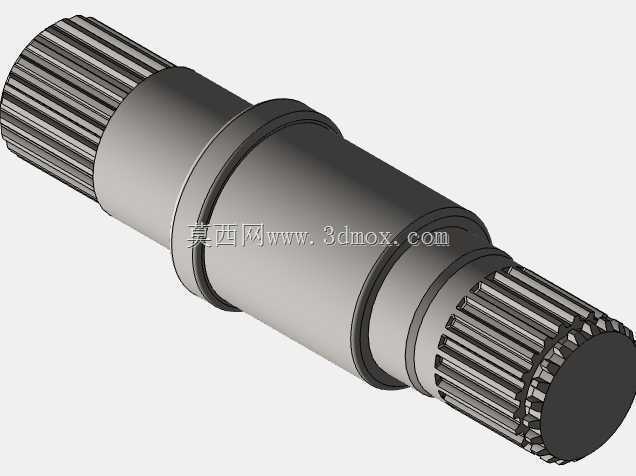

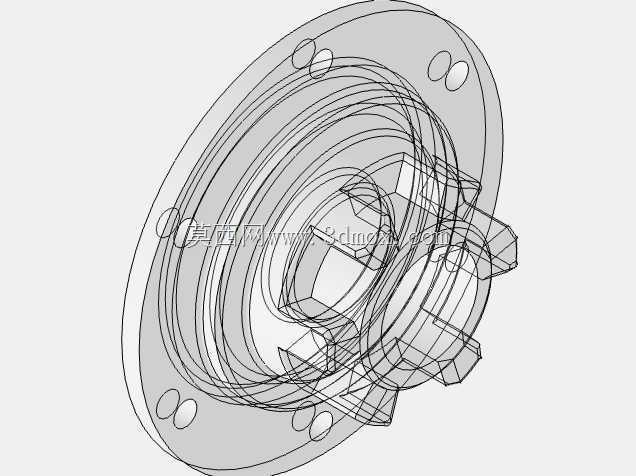

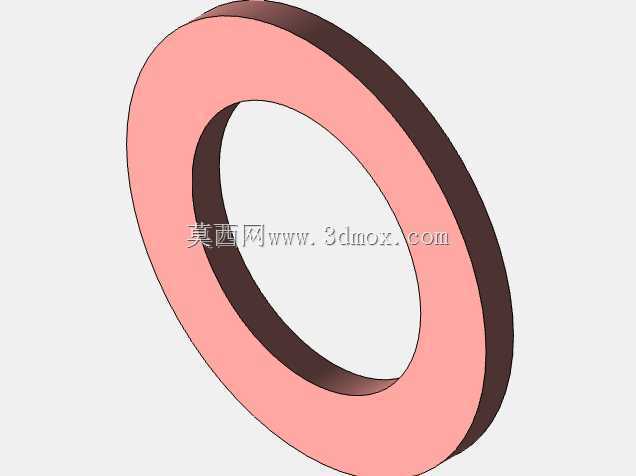

  在结构细节上,差速器壳体的透明部分仅为结构展示使用,实际量产件采用高强度铸钢或者球墨铸铁材质,具备足够的结构刚度,承受传动过程中的冲击载荷。行星齿轮背面与差速器壳体之间装有耐磨垫片,半轴齿轮背面也装有调整垫片,一方面可以调整齿轮的啮合间隙,另一方面可以减少齿轮端面与壳体之间的磨损,延长总成使用寿命。十字轴的四个轴颈同轴度、圆柱度有严格的形位公差要求,保证四个行星齿轮的受力均匀,避免单个齿轮载荷过大出现早期损坏。输出轴的花键采用渐开线花键,齿向有定心要求,保证动力传递过程中同轴度稳定,减少传动过程中的振动与噪声。

  这套结构的设计逻辑围绕可靠性、传动效率、维护便利性三个核心维度展开,所有配合面的公差选择都经过实际工况验证,既满足量产加工的工艺可行性,又能保证装车后的长期使用性能。在实际建模过程中,所有齿轮的齿形都按照实际加工参数生成,啮合关系完全按照实际装配约束搭建,可直接用于运动仿真、干涉检查,也可作为后续工程图纸输出、工艺编制的基础模型,能够帮助结构设计人员快速完成驱动桥差速器部分的方案匹配与参数调整,减少重复建模的工作量,同时模型的装配关系完全还原实际装车状态,可用于教学演示、结构原理展示等场景。
